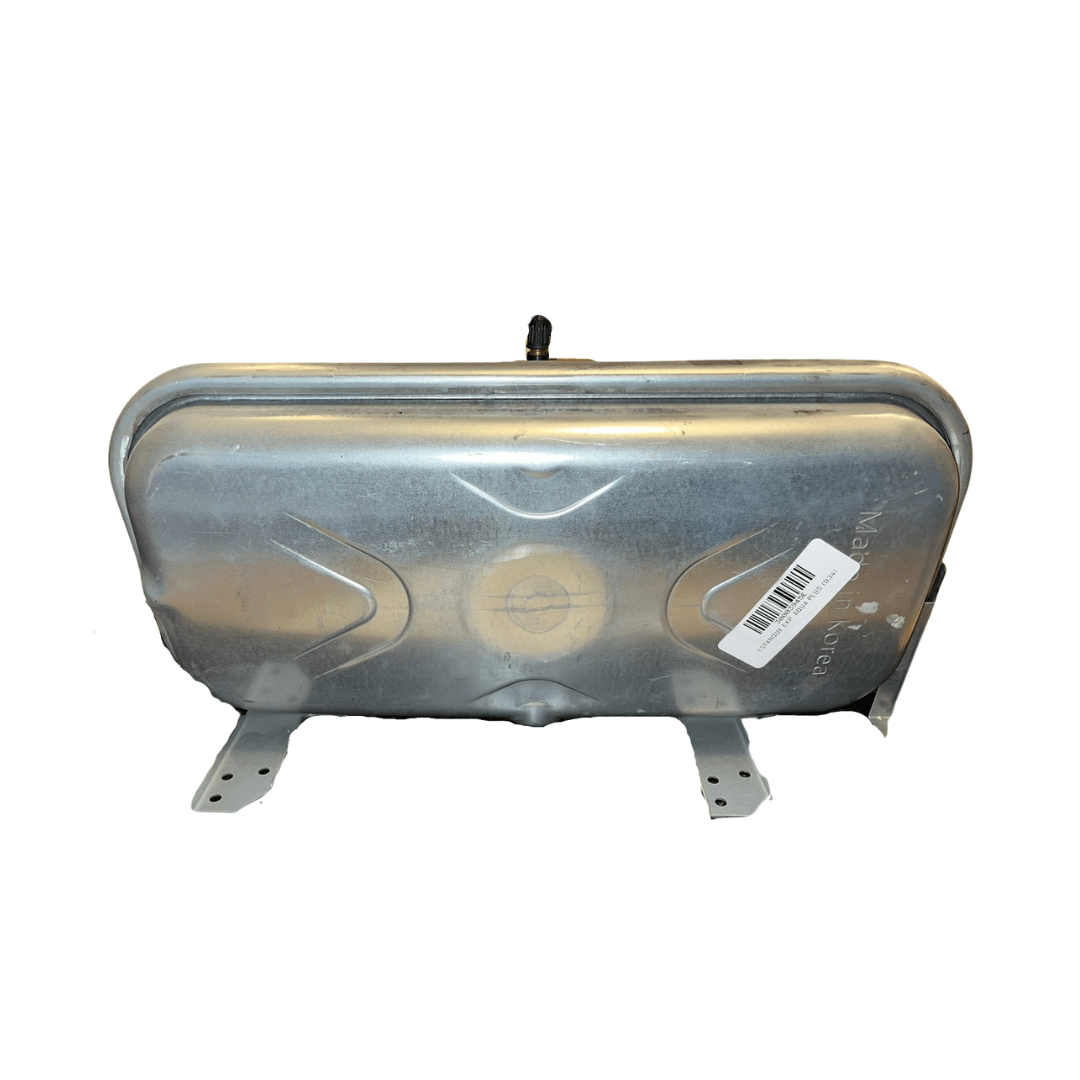

ESTANQUE DE EXPANSIÓN NAVIEN BH3101013D – 8 LITROS (CÓDIGO 30003945E)
ESTANQUE DE EXPANSIÓN NAVIEN BH3101013D – 8 LITROS (CÓDIGO 30003945E)
El estanque de expansión Navien BH3101013D, código 30003945E, es un repuesto original diseñado para compensar las variaciones de volumen que experimenta el agua al aumentar su temperatura dentro del circuito cerrado de calefacción.
En su interior posee una membrana que separa el agua del circuito de una cámara de aire presurizada. Cuando el agua se calienta y aumenta de volumen, el estanque absorbe esa expansión, ayudando a mantener estable la presión y protegiendo la caldera frente a sobrepresiones, descargas frecuentes por la válvula de seguridad y posibles daños en sus componentes.
Su formato plano permite instalarlo en la parte posterior o interior de calderas murales Navien compatibles, aprovechando eficientemente el espacio disponible.
APLICACIONES:
• Calderas murales Navien compatibles.
• Calderas Anwo Aqua Plus 2.0 de 30, 35 y 40 kW.
• Calderas Navien Ace y Ace Coaxial compatibles.
• Calderas Navien Deluxe y Deluxe Coaxial compatibles.
• Circuitos cerrados de calefacción central.
• Sistemas de radiadores y piso radiante.
• Reemplazo de estanques código 30003945E con la misma configuración.
CARACTERÍSTICAS PRINCIPALES:
• Repuesto original Navien.
• Capacidad nominal de 8 litros.
• Diseño plano para instalación en calderas murales.
• Compensa la expansión térmica del agua de calefacción.
• Ayuda a mantener estable la presión del circuito.
• Reduce las variaciones bruscas de presión durante el calentamiento.
• Contribuye a proteger la bomba, válvula de seguridad, intercambiador y conexiones.
• Cuerpo fabricado en acero de alta resistencia.
• Membrana interior que separa el agua de la cámara de aire.
• Válvula de carga para comprobar o ajustar la precarga.
• Fabricado para trabajar en circuitos cerrados de calefacción.
ESPECIFICACIONES TÉCNICAS:
• Marca: Navien.
• Modelo: BH3101013D.
• Código del repuesto: 30003945E.
• Referencia asociada: SGH400.
• Tipo de producto: estanque de expansión cerrado con membrana.
• Aplicación: circuito primario de calefacción.
• Capacidad nominal: 8 litros.
• Presión de precarga referencial: 1 bar.
• Material del cuerpo: acero.
• Formato: plano.
• Posición habitual: parte posterior o interior de la caldera.
• Compatibilidad indicada: modelos Navien y Aqua Plus compatibles.
• País de origen: Corea del Sur.
• Presentación: unidad individual.
DIMENSIONES Y PESO:
• Alto aproximado: 43,4 cm.
• Ancho aproximado: 23 cm.
• Espesor aproximado: 8 cm.
• Dimensiones aproximadas del producto: 43,4 × 23 × 8 cm.
• Dimensiones aproximadas del producto embalado: 47 × 27 × 12 cm.
• Peso neto aproximado: 2,5 kg.
• Peso aproximado con embalaje: 3 kg.
SÍNTOMAS ASOCIADOS A UN ESTANQUE DEFECTUOSO:
• Aumento excesivo de presión cuando la caldera calienta.
• Descarga frecuente de agua por la válvula de seguridad.
• Caída de presión cuando el sistema se enfría.
• Necesidad constante de rellenar el circuito.
• Oscilaciones importantes en el manómetro.
• Presencia de agua al presionar brevemente la válvula de carga.
• Membrana perforada o pérdida de la precarga de aire.
• Ruidos o funcionamiento irregular del circuito de calefacción.
IMPORTANTE:
Una pérdida de presión no siempre significa que el estanque esté perforado. También puede estar descargado o existir una fuga en otra parte del sistema. Antes de reemplazarlo, se recomienda revisar su precarga, la válvula de seguridad, el circuito hidráulico y todas las conexiones de la caldera.
La presión de precarga debe comprobarse con el circuito de calefacción sin presión. El valor definitivo debe ajustarse de acuerdo con las especificaciones de la caldera y las condiciones de la instalación.
RECOMENDACIÓN DE COMPATIBILIDAD:
Antes de realizar la compra, compare el código 30003945E, la referencia BH3101013D, la capacidad de 8 litros, las dimensiones, la posición de la conexión hidráulica y los puntos de fijación del estanque instalado.
Existen referencias Navien BH3101013D, BH3101013E y códigos terminados en E, F o G que pueden aparecer como reemplazos equivalentes dependiendo del mercado y del año de fabricación. Esta equivalencia debe confirmarse antes de la instalación.
Para verificar la compatibilidad, envíenos una fotografía del estanque existente, su etiqueta y la placa de identificación de la caldera.
RECOMENDACIÓN DE INSTALACIÓN:
La instalación debe ser realizada por un técnico calificado. Antes de reemplazar el estanque, se debe apagar la caldera, desconectar la alimentación eléctrica, cerrar el suministro de gas, esperar que el agua se enfríe y descargar completamente la presión del circuito.
Después del montaje, se debe comprobar la precarga del estanque, llenar y purgar el circuito, verificar que no existan filtraciones y controlar la presión de la caldera tanto en frío como durante el funcionamiento.
