KIT SOLAR HÍBRIDO 5 KW CON BATERÍA DE LITIO Y PANELES SOLARES 3,3 KWP

KIT SOLAR HÍBRIDO 5 KW CON BATERÍA DE LITIO Y PANELES SOLARES 3,3 KWP

El kit solar híbrido de 5 kW es una solución integral para la generación, almacenamiento y administración de energía eléctrica. Está diseñado para viviendas, negocios, parcelas e instalaciones que buscan reducir su consumo desde la red y disponer de respaldo energético frente a interrupciones del suministro.

El sistema combina paneles fotovoltaicos con una potencia total aproximada de 3,3 kWp, un inversor híbrido de onda senoidal pura de 5 kW y una batería de litio LiFePO4 de aproximadamente 5 kWh.

Durante el día, los paneles generan electricidad para alimentar los consumos y cargar la batería. La energía almacenada puede utilizarse durante la noche, en horarios de menor producción solar o cuando se produce un corte eléctrico.

Puede configurarse para trabajar conectado a la red, como sistema autónomo o mediante una combinación de energía solar, batería y red eléctrica, de acuerdo con las características del inversor y la instalación.

CARACTERÍSTICAS PRINCIPALES

• Inversor híbrido con potencia nominal de 5 kW.

• Sistema fotovoltaico de aproximadamente 3,3 kWp.

• Batería de litio LiFePO4 de aproximadamente 5 kWh.

• Generación, almacenamiento y respaldo energético.

• Funcionamiento conectado a red o autónomo.

• Gestión inteligente de energía.

• Priorización configurable entre paneles, batería y red.

• Onda senoidal pura para equipos electrónicos.

• BMS integrado en la batería.

• Protecciones eléctricas en corriente continua y alterna.

• Estructura galvanizada para instalación de paneles en suelo.

• Sistema modular con posibilidad de ampliación, según compatibilidad.

• Adecuado para aplicaciones residenciales y comerciales.

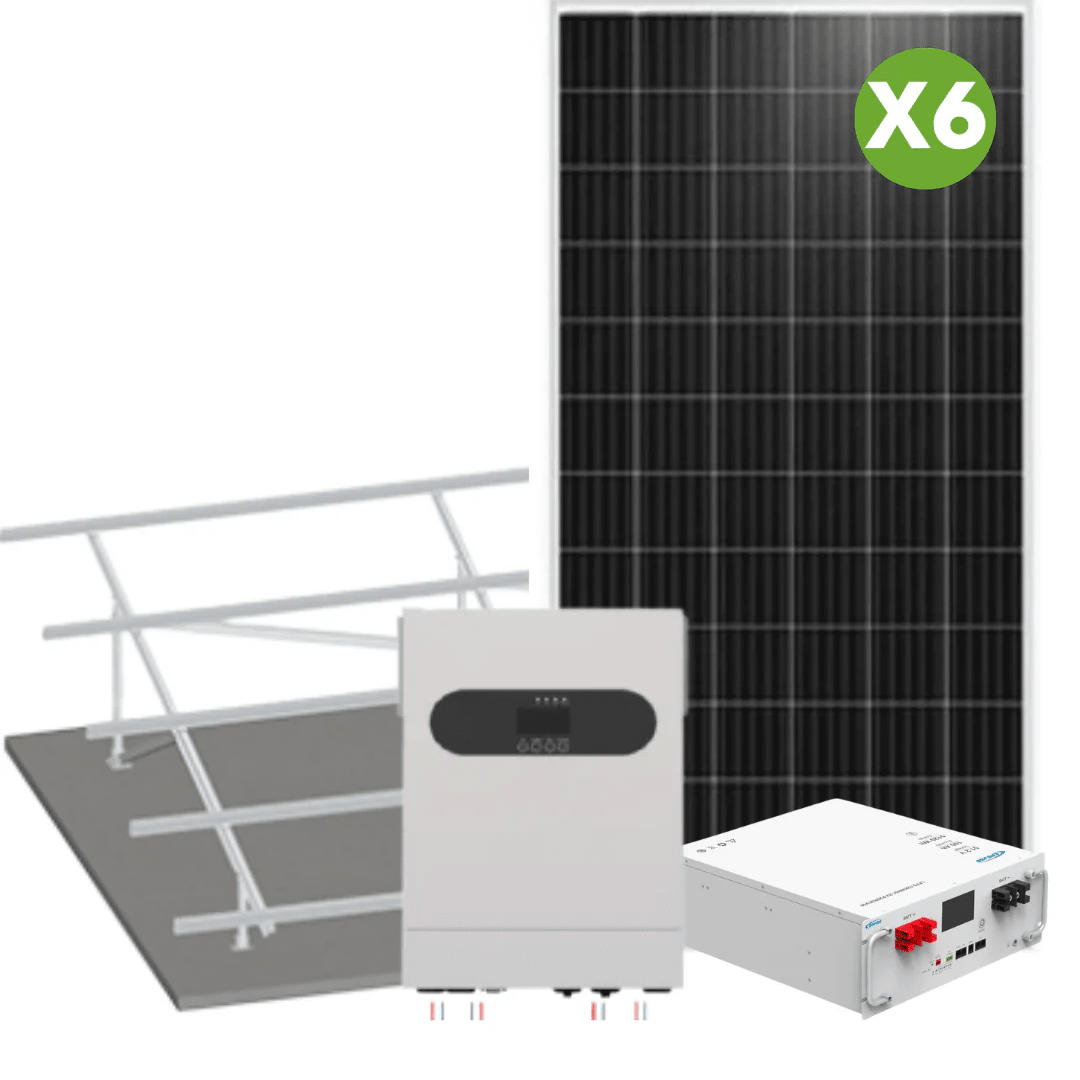

COMPONENTES DEL KIT

Inversor híbrido de 5 kW

Administra la energía generada por los paneles, la carga y descarga de la batería y el suministro proveniente de la red eléctrica.

• Potencia nominal: 5 kW.

• Tipo: inversor híbrido.

• Forma de onda: senoidal pura.

• Compatible con paneles solares, batería y red eléctrica.

• Gestión configurable de las fuentes de energía.

• Protección contra sobrecarga.

• Protección contra cortocircuito.

• Protección contra sobretemperatura.

• Salida estable para equipos electrónicos sensibles.

• Pantalla o interfaz de monitoreo, según modelo.

Batería LiFePO4 de 51,2 V

Almacena la energía producida para utilizarla durante la noche, en periodos de baja generación o como respaldo.

• Tecnología: litio-ferrofosfato.

• Voltaje nominal: 51,2 V.

• Capacidad energética aproximada: 5 kWh.

• BMS integrado.

• Protección contra sobrecarga.

• Protección contra descarga profunda.

• Control de temperatura.

• Alta cantidad de ciclos de funcionamiento.

• Adecuada para respaldo y uso diario.

Sistema fotovoltaico de 3,3 kWp

Convierte la radiación solar en energía eléctrica para alimentar los consumos y cargar la batería.

• Potencia fotovoltaica total aproximada: 3.300 Wp.

• Paneles monocristalinos de alta eficiencia.

• Aptos para exposición permanente al exterior.

• Marco resistente a la corrosión.

• Configuración referencial: 6 paneles de aproximadamente 550 W cada uno.

La cantidad y potencia individual de los paneles puede cambiar según la marca y la configuración del kit.

Estructura de montaje

• Diseñada para instalación de los paneles en suelo.

• Fabricada en acero galvanizado.

• Resistente a la exposición exterior.

• Permite definir una inclinación adecuada.

• Incluye elementos estructurales y fijaciones según configuración.

• La fundación o base de hormigón puede no estar incluida.

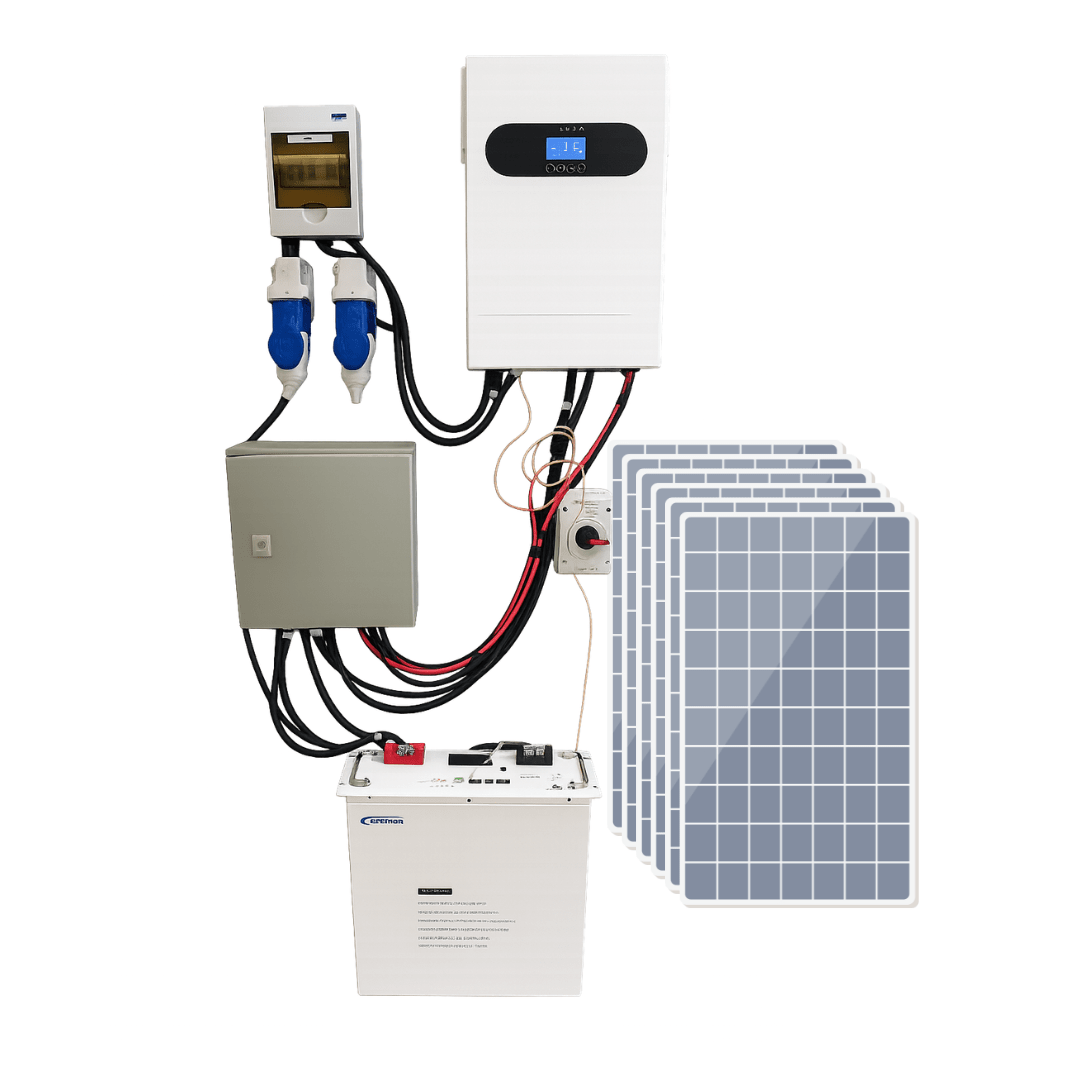

Protecciones y conexiones

• Gabinete de protección en corriente continua.

• Gabinete de protección en corriente alterna.

• Interruptores y protecciones según configuración.

• Cableado solar.

• Conectores para paneles.

• Accesorios básicos de interconexión.

La distancia entre los paneles, el inversor, la batería y el tablero puede requerir cableado adicional.

ESPECIFICACIONES GENERALES

• Potencia nominal del inversor: 5 kW.

• Potencia fotovoltaica instalada: aproximadamente 3,3 kWp.

• Tecnología de batería: LiFePO4.

• Voltaje nominal de batería: 51,2 V.

• Energía almacenada: aproximadamente 5 kWh.

• Tipo de sistema: híbrido.

• Modalidades: conectado a red, respaldo o autónomo.

• Tipo de salida: onda senoidal pura.

• Estructura: acero galvanizado para montaje en suelo.

• Aplicación: generación y respaldo eléctrico.

PRODUCCIÓN Y AUTONOMÍA ESTIMADAS

La producción diaria dependerá de la radiación solar, orientación, inclinación, temperatura, sombras y ubicación geográfica. Un arreglo de 3,3 kWp puede producir aproximadamente entre 8 y 16 kWh por día en condiciones favorables, pero este valor no constituye una producción garantizada.

Una batería de aproximadamente 5 kWh podría entregar alrededor de 4 a 4,5 kWh utilizables, dependiendo de la profundidad de descarga, eficiencia del inversor y configuración del BMS.

Como referencia, podría alimentar:

• Iluminación LED.

• Refrigerador.

• Televisor.

• Router de internet.

• Computadores.

• Cámaras de seguridad.

• Equipos electrónicos de bajo y mediano consumo.

La autonomía será menor al conectar hervidores, hornos eléctricos, calefactores, bombas, termos eléctricos u otros equipos de alta potencia.

DIMENSIONES Y PESO REFERENCIALES

Debido a que las medidas cambian según la marca y el modelo, los siguientes valores corresponden a una configuración estimada con seis paneles de aproximadamente 550 W.

Panel solar, por unidad

• Alto: 227 cm.

• Ancho: 113 cm.

• Espesor: 3,5 cm.

• Peso aproximado: 27 a 32 kg.

Inversor híbrido

• Alto aproximado: 50 cm.

• Ancho aproximado: 40 cm.

• Profundidad aproximada: 15 cm.

• Peso aproximado: 12 a 18 kg.

Batería de litio

• Alto aproximado: 50 cm.

• Ancho aproximado: 48 cm.

• Profundidad aproximada: 15 a 20 cm.

• Peso aproximado: 45 a 55 kg.

Estructura desarmada

• Largo máximo de los perfiles: 240 a 300 cm.

• Ancho del bulto: 25 cm.

• Alto del bulto: 25 cm.

• Peso aproximado: 70 a 120 kg.

Peso total estimado

• Paneles: 162 a 192 kg.

• Inversor: 12 a 18 kg.

• Batería: 45 a 55 kg.

• Estructura y accesorios: 80 a 140 kg.

• Peso total aproximado: 300 a 405 kg.

DIMENSIONES ESTIMADAS PARA DESPACHO

El kit se entrega en varios bultos y requiere transporte de carga:

• Paneles sobre pallet: 230 × 120 × 35 cm.

• Inversor embalado: 60 × 50 × 25 cm.

• Batería embalada: 60 × 58 × 30 cm.

• Estructura desarmada: 250 a 300 × 25 × 25 cm.

• Gabinetes y accesorios: 60 × 45 × 40 cm.

• Peso total estimado con embalaje: 330 a 440 kg.

Estas dimensiones son referenciales. Para calcular correctamente el transporte se deben confirmar los modelos, la cantidad de paneles y las medidas entregadas por cada fabricante. Por su tamaño y peso, no corresponde a un despacho convencional por paquetería.

BENEFICIOS

• Genera y almacena energía en un mismo sistema.

• Reduce el consumo proveniente de la red.

• Entrega respaldo durante cortes eléctricos.

• Permite utilizar energía solar durante la noche.

• Batería LiFePO4 segura y de larga duración.

• Gestión automática de diferentes fuentes de energía.

• Sistema modular y potencialmente ampliable.

• Bajo mantenimiento.

• Adecuado para viviendas, comercios y sectores aislados.

• Permite priorizar el autoconsumo solar.

APLICACIONES RECOMENDADAS

• Viviendas.

• Parcelas y casas rurales.

• Oficinas y pequeños negocios.

• Sistemas de iluminación.

• Equipos de telecomunicaciones.

• Cámaras y sistemas de seguridad.

• Instalaciones con cortes eléctricos frecuentes.

• Lugares con acceso limitado a la red.

• Sistemas de respaldo para cargas esenciales.

IMPORTANTE

La potencia de 5 kW corresponde al inversor y no a la producción constante de los paneles. El sistema fotovoltaico posee una potencia aproximada de 3,3 kWp y su generación cambia durante el día.

La batería de aproximadamente 5 kWh no garantiza autonomía completa para toda una vivienda. El resultado dependerá de las cargas conectadas, sus horas de funcionamiento y la energía solar disponible.

Antes de comprar se debe efectuar un levantamiento de consumo y confirmar:

• Potencia simultánea máxima.

• Consumo diario en kWh.

• Equipos que requieren respaldo.

• Corriente de arranque de bombas y motores.

• Ubicación y orientación de los paneles.

• Compatibilidad entre inversor y batería.

• Cantidad y modelo exacto de los paneles.

• Distancia de cableado.

• Sistema de puesta a tierra.

• Protecciones eléctricas requeridas.

La instalación debe ser realizada por personal calificado y cumplir la normativa eléctrica chilena. Los trabajos de conexión a red y las declaraciones correspondientes deben ser efectuados por un instalador autorizado por la SEC.
