MANÓMETRO FONDITAL / NOVA FLORIDA 1,5 m – 6MANOMET14
MANÓMETRO FONDITAL / NOVA FLORIDA 1,5 m – 6MANOMET14

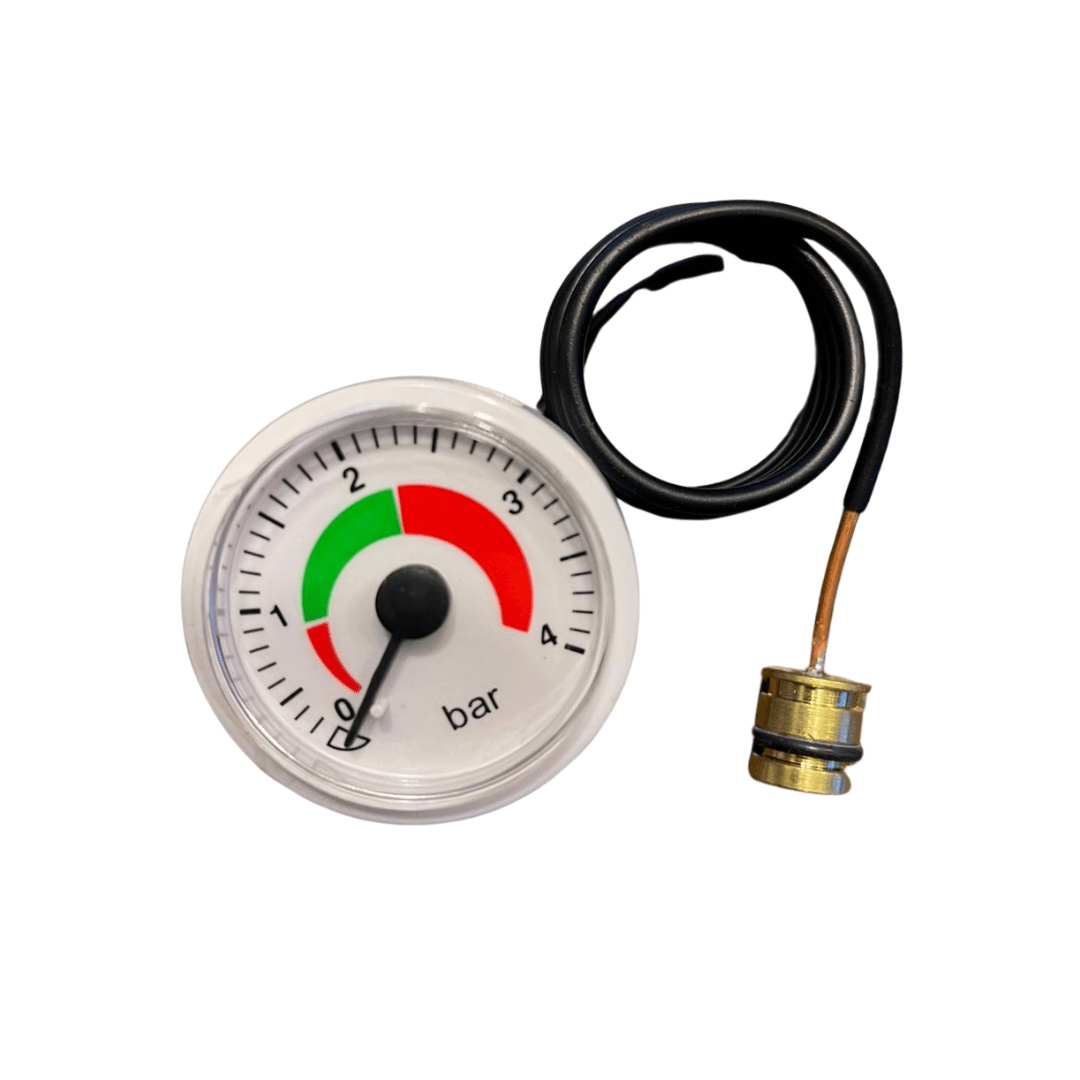

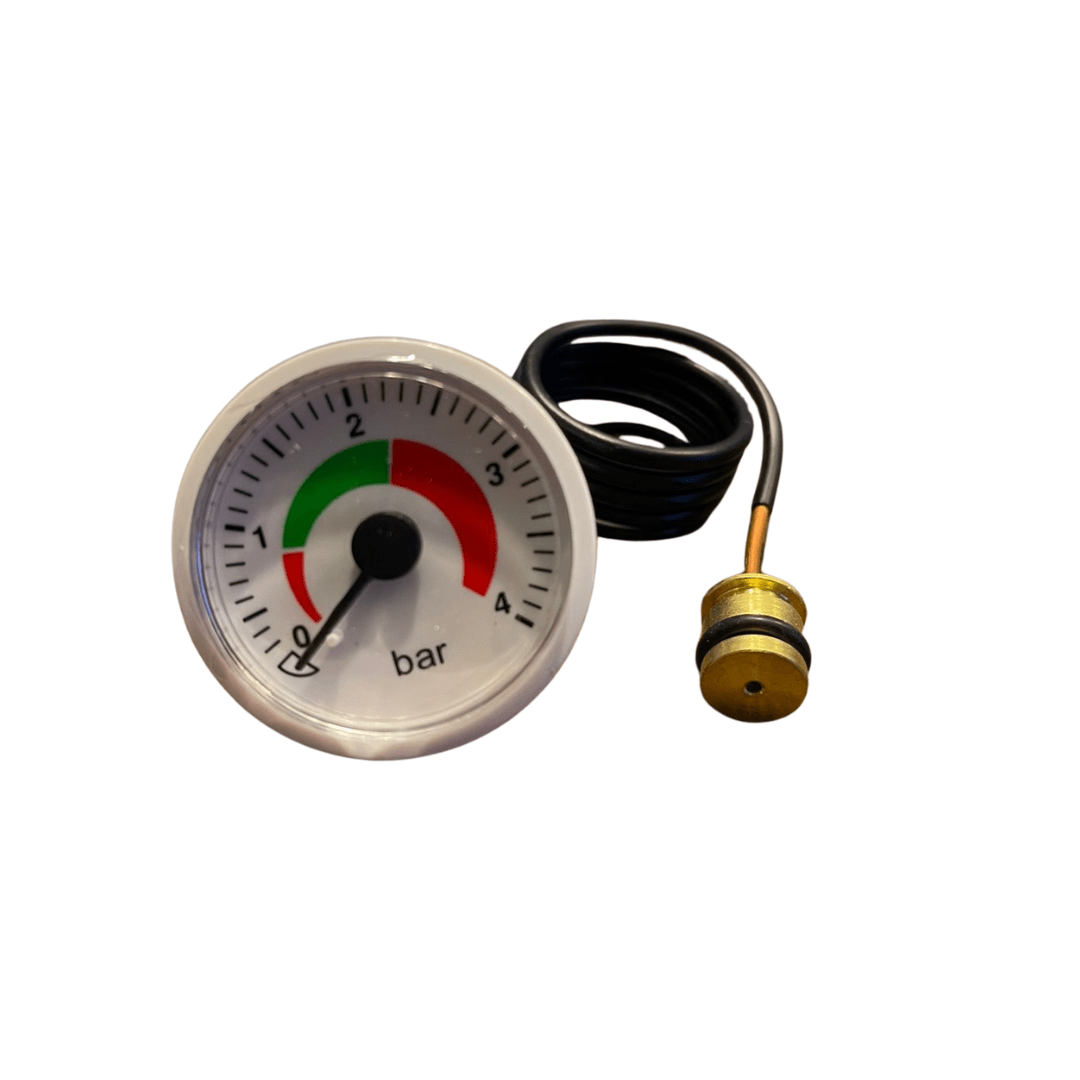

El manómetro Fondital / Nova Florida 6MANOMET14 está diseñado para medir y visualizar la presión del agua dentro del circuito de calefacción de la caldera.
Este componente permite comprobar de forma rápida si la presión del sistema se encuentra dentro del rango adecuado de funcionamiento, ayudando a detectar situaciones de baja presión, sobrepresión o variaciones anormales en el circuito hidráulico.
El conjunto incorpora un capilar de aproximadamente 1,5 metros, facilitando su conexión entre el punto de medición hidráulico y el panel de visualización de la caldera.
CARACTERÍSTICAS PRINCIPALES
- Manómetro para calderas Fondital y Nova Florida.
- Código original: 6MANOMET14.
- Longitud de capilar: 1,5 m.
- Permite medir la presión del circuito de calefacción.
- Lectura analógica mediante aguja.
- Facilita el control visual del estado hidráulico del sistema.
- Ayuda a detectar baja presión o sobrepresión.
- Instalación en panel frontal o punto de lectura compatible.
- Repuesto ideal para mantenimiento y reparación profesional.
ESPECIFICACIONES TÉCNICAS
- Marca de aplicación: Fondital / Nova Florida.
- Código: 6MANOMET14.
- Tipo: Manómetro.
- Aplicación: Calderas y sistemas de calefacción.
- Función: Medición de presión del agua.
- Tipo de lectura: Analógica.
- Longitud del capilar: 1,5 m.
- Instalación: Circuito hidráulico / panel frontal.
- Sistema: Calefacción central.
- Condición: Repuesto original o específico para equipos compatibles.
RANGO DE FUNCIONAMIENTO RECOMENDADO
Con el sistema frío, la presión del circuito de calefacción normalmente debe situarse aproximadamente entre:
- 1,0 y 1,2 bar.
Si la presión se encuentra por debajo de 1 bar, puede ser necesario realizar una reposición de agua mediante la válvula de llenado del sistema.
Una vez alcanzada la presión adecuada, la válvula de llenado debe quedar correctamente cerrada.
Si la presión del circuito aumenta hasta aproximadamente 3 bar, la válvula de seguridad de la caldera puede activarse para liberar presión y proteger el sistema.
FUNCIONAMIENTO
El manómetro recibe la presión existente en el circuito hidráulico a través de su conexión y capilar.
Esta presión se transmite al mecanismo interno del instrumento, desplazando la aguja sobre una escala graduada para mostrar el valor de presión del sistema.
SÍNTOMAS DE FALLA
- Aguja inmóvil.
- Lectura incorrecta.
- Indicador trabado.
- Lectura inestable.
- Diferencia importante respecto a la presión real del sistema.
- Capilar dañado.
- Fuga en la conexión.
- Carátula deteriorada o difícil de leer.
BENEFICIOS
- Permite controlar fácilmente la presión del sistema.
- Facilita la detección de pérdidas de presión.
- Ayuda a identificar sobrepresiones.
- Capilar largo de 1,5 m para facilitar la instalación.
- Repuesto compatible con equipos Fondital y Nova Florida específicos.
- Ideal para mantenimiento y reparación profesional.
DIMENSIONES DEL PRODUCTO
Dimensiones aproximadas:
- Diámetro frontal: 5 cm.
- Largo / profundidad del manómetro: 4 cm.
- Longitud del capilar: 150 cm.
- Ancho: 5 cm.
- Alto: 5 cm.
PESO DEL PRODUCTO
- Peso aproximado: 0,15 kg.
DIMENSIONES DEL EMBALAJE
- Largo: 20 cm.
- Ancho: 15 cm.
- Alto: 6 cm.
PESO CON EMBALAJE
- Peso aproximado: 0,25 kg.
IMPORTANTE
Antes de realizar el reemplazo, se recomienda verificar que el código del componente corresponda a 6MANOMET14 y confirmar la compatibilidad con el modelo exacto de la caldera Fondital o Nova Florida.
Si la presión del sistema baja o sube de forma frecuente, también se recomienda revisar posibles fugas, vaso de expansión, válvula de seguridad y sistema de llenado, ya que el problema puede no estar relacionado directamente con el manómetro.
