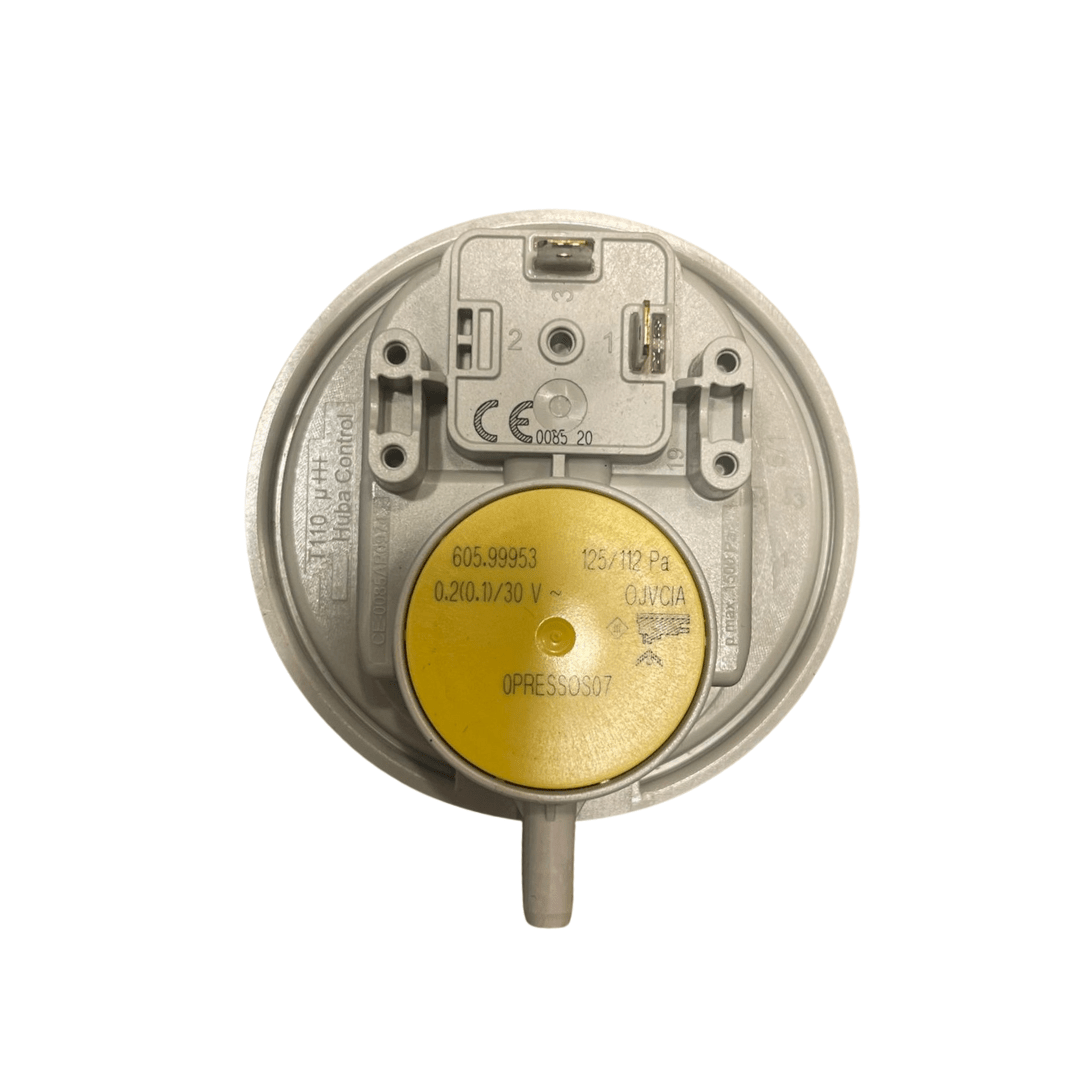

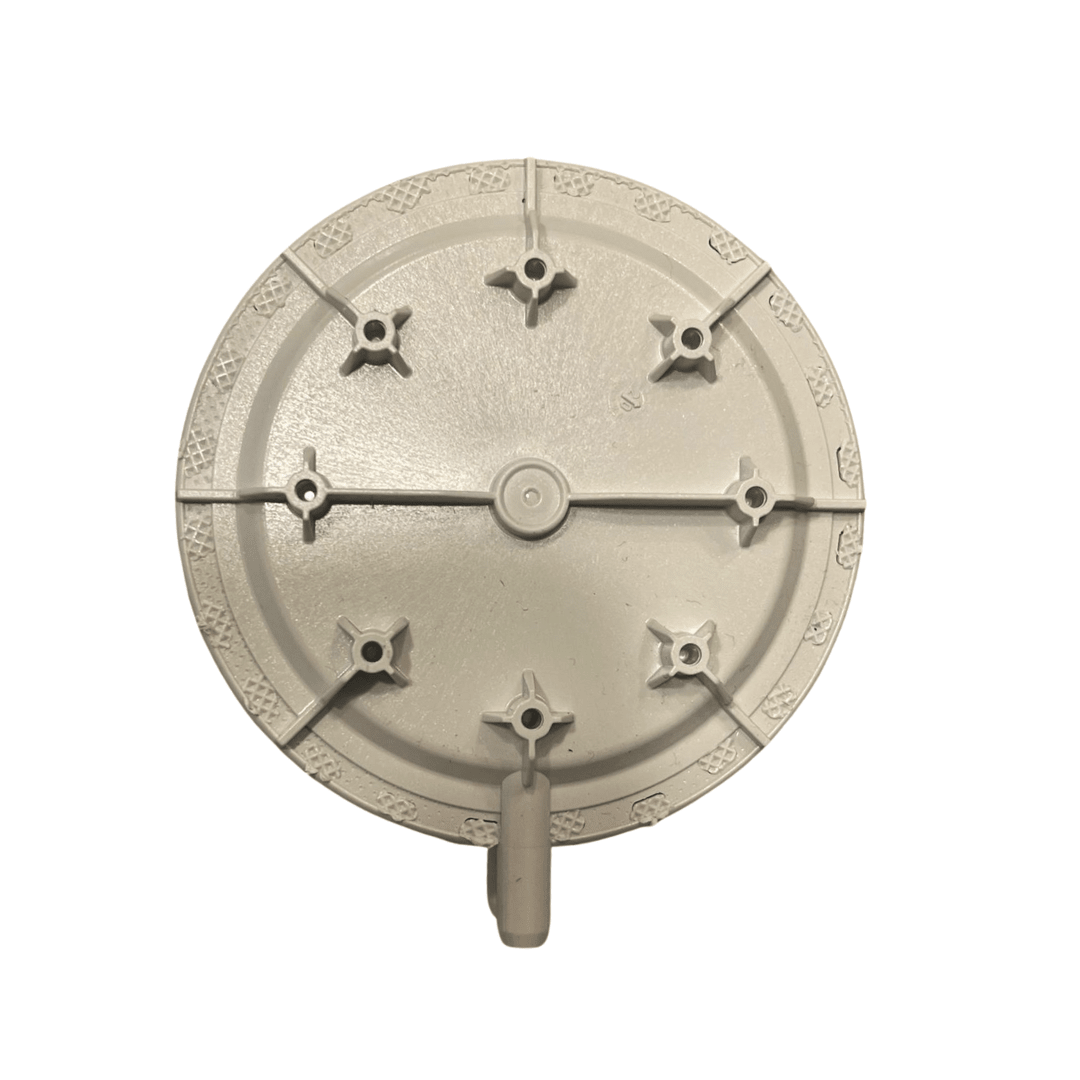

PRESOSTATO DE AIRE FONDITAL 125/112 PA – 6PRESSOS07
PRESOSTATO DE AIRE FONDITAL 125/112 PA – 6PRESSOS07
El presostato de aire Fondital 125/112 PA 6PRESSOS07 es un componente de seguridad diseñado para verificar que exista una correcta circulación de aire y evacuación de gases de combustión antes y durante el funcionamiento de la caldera.
Su función principal es detectar la diferencia de presión generada por el ventilador y confirmar que el sistema de evacuación se encuentra funcionando correctamente. Solo cuando se alcanza la presión requerida, el presostato permite que la secuencia de encendido continúe.
Este repuesto es fundamental para el funcionamiento seguro de calderas con ventilación forzada, ya que ayuda a evitar el encendido del quemador cuando existe una falla de ventilación, obstrucción en el conducto de gases o presión insuficiente.
CARACTERÍSTICAS PRINCIPALES
- Presostato de aire para calderas Fondital.
- Código original: 6PRESSOS07.
- Calibración: 125/112 Pa.
- Diseñado para sistemas con ventilación forzada.
- Verifica la correcta evacuación de gases.
- Controla la presión generada por el ventilador.
- Permite o bloquea la secuencia de encendido según la presión detectada.
- Componente de seguridad del sistema de combustión.
- Conexiones para mangueras de presión.
- Terminales eléctricos para comunicación con la placa electrónica.
- Repuesto ideal para mantención y reparación de calderas.
ESPECIFICACIONES TÉCNICAS
- Marca: Fondital.
- Código: 6PRESSOS07.
- Tipo: Presostato / interruptor de presión de aire.
- Calibración de presión: 125/112 Pa.
- Aplicación: Calderas a gas.
- Funcionamiento: Diferencial de presión.
- Accionamiento: Mecánico mediante membrana interna.
- Señal de salida: Contacto eléctrico.
- Conexiones neumáticas: Para mangueras de presión.
- Conexiones eléctricas: Terminales tipo Faston o equivalente.
- Instalación: Interior de la caldera.
- Función: Verificación del sistema de ventilación y evacuación de gases.
- Condición: Repuesto para calderas Fondital compatibles.
FUNCIONAMIENTO
Durante la secuencia de encendido de la caldera, el ventilador genera una diferencia de presión en el circuito de aire.
Esta presión es transmitida al presostato mediante pequeñas mangueras. Cuando el valor alcanza el rango establecido, el mecanismo interno cambia el estado del contacto eléctrico y envía la confirmación a la placa electrónica.
Si la presión no es suficiente o se pierde durante el funcionamiento, la caldera puede bloquear el encendido o detener el quemador como medida de seguridad.
SÍNTOMAS DE FALLA
- La caldera no enciende.
- El ventilador funciona pero el quemador no arranca.
- Bloqueos asociados a evacuación de gases.
- Encendido intermitente.
- Presostato que no conmuta.
- Falsos contactos eléctricos.
- Membrana interna deteriorada.
- Conexiones de mangueras obstruidas.
- Fallas relacionadas con presión de aire insuficiente.
BENEFICIOS
- Ayuda a mantener un funcionamiento seguro de la caldera.
- Verifica la correcta operación del ventilador.
- Protege frente a fallas de evacuación de gases.
- Permite una secuencia de encendido controlada.
- Repuesto específico para equipos compatibles.
- Ideal para mantenimiento y reparación profesional.
DIMENSIONES DEL PRODUCTO
Dimensiones aproximadas:
- Largo: 8 cm.
- Ancho: 7 cm.
- Alto: 4 cm.
PESO DEL PRODUCTO
- Peso aproximado: 0,10 kg.
DIMENSIONES DEL EMBALAJE
- Largo: 11 cm.
- Ancho: 10 cm.
- Alto: 6 cm.
PESO CON EMBALAJE
- Peso aproximado: 0,15 kg.
IMPORTANTE
Antes de realizar el reemplazo, se recomienda verificar que el código del presostato corresponda a 6PRESSOS07 y que la calibración sea 125/112 Pa.
También se deben revisar las mangueras de presión, conexiones, ventilador y sistema de evacuación de gases, ya que una falla en cualquiera de estos elementos puede generar síntomas similares a un presostato defectuoso.
