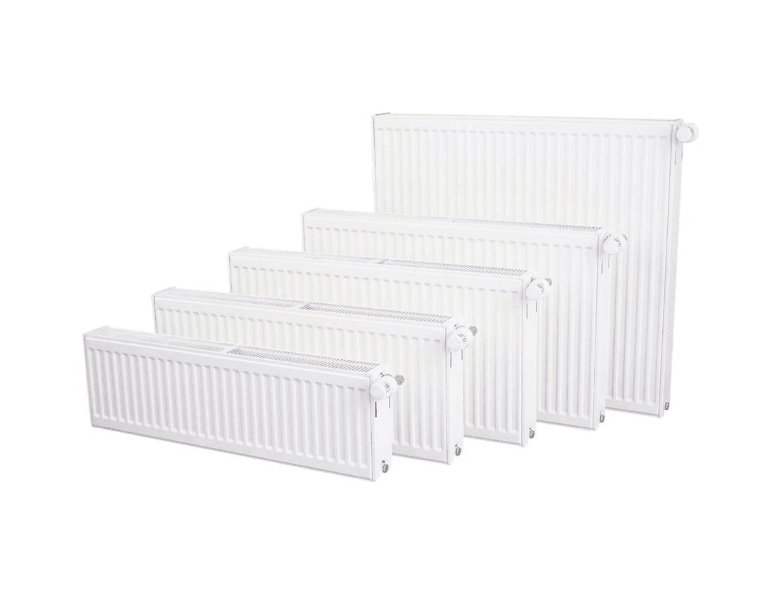

RADIADOR DE ACERO DOBLE BORPAN TIPO 22 300 × 1300 MM – 1.230 W
RADIADOR DE ACERO DOBLE BORPAN TIPO 22 300 × 1300 MM – 1.230 W
El radiador mural BORPAN Tipo 22 de 300 × 1300 mm está diseñado para sistemas de calefacción central por agua caliente. Su configuración de doble panel y doble convector proporciona una elevada transferencia térmica en un formato bajo y alargado, ideal para instalar debajo de ventanas o en sectores con altura limitada.
Está fabricado con chapa de acero laminado en frío y sometido a un tratamiento superficial de varias etapas. Además, incorpora un nano revestimiento cerámico que mejora la protección frente a la corrosión y proporciona una superficie homogénea, lisa y de excelente terminación.
Su acabado blanco RAL 9016 permite integrarlo fácilmente en viviendas, oficinas, locales comerciales y diferentes proyectos de calefacción central.
CONFIGURACIÓN TIPO 22
La denominación Tipo 22 significa que el radiador está compuesto por:
2 paneles de acero por donde circula el agua.
2 convectores interiores que aumentan la transferencia térmica.
Rejilla superior para favorecer la circulación del aire.
Cubiertas laterales desmontables.
Esta configuración combina radiación y convección para calefaccionar el ambiente de manera rápida y uniforme.
CARACTERÍSTICAS PRINCIPALES
Radiador mural de acero.
Configuración doble Tipo 22.
Dos paneles y dos convectores.
Medidas: 300 × 1300 mm.
Potencia térmica aproximada de 1.230 W a ΔT 50.
Potencia térmica aproximada de 1.387 W a ΔT 55.
Fabricado con acero laminado en frío.
Nano revestimiento cerámico.
Alta resistencia frente a la corrosión.
Superficie homogénea y lisa.
Acabado blanco RAL 9016.
Diseño bajo para instalación bajo ventanas.
Fabricado en Turquía.
ESPECIFICACIONES TÉCNICAS
Marca: BORPAN.
Tipo: Radiador panel de acero.
Configuración: Tipo 22.
Cantidad de paneles: 2.
Cantidad de convectores: 2.
Altura: 300 mm.
Largo: 1.300 mm.
Profundidad aproximada: 104 mm.
Potencia aproximada a ΔT 50: 1.230 W.
Potencia aproximada a ΔT 55: 1.387 W.
Contenido de agua aproximado: 4,68 litros.
Peso neto aproximado: 19,12 kg.
Conexiones hidráulicas: 4 conexiones G 1/2".
Distancia aproximada entre centros laterales: 245 mm.
Presión máxima de trabajo: 10 bar.
Presión de prueba: 13 bar.
Temperatura máxima del agua: 120°C.
Material: chapa de acero laminado en frío.
Color: blanco RAL 9016.
Instalación: mural.
Origen: Turquía.
DIMENSIONES DEL PRODUCTO
Alto: 30 cm.
Largo: 130 cm.
Profundidad: 10,4 cm.
Peso neto aproximado: 19,12 kg.
Las medidas se expresan como alto × largo. La profundidad total una vez instalado puede aumentar dependiendo de los soportes y conexiones utilizadas.
DIMENSIONES Y PESO CON EMBALAJE
Largo: 133 cm.
Ancho: 33 cm.
Alto: 13 cm.
Peso aproximado: 20,5 kg.
Las dimensiones y el peso del embalaje son aproximados y pueden variar ligeramente según la protección utilizada para el despacho.
CAPACIDAD TÉRMICA
Potencia aproximada a ΔT 50: 1.230 W.
Potencia aproximada a ΔT 55: 1.387 W.
La potencia térmica real dependerá de las temperaturas de impulsión, retorno y ambiente. Si el sistema trabaja con agua a baja temperatura, como ocurre con algunas bombas de calor o calderas de condensación, la entrega térmica será inferior.
APLICACIONES RECOMENDADAS
Sistemas de calefacción central.
Calderas murales y de piso.
Bombas de calor para calefacción.
Viviendas y departamentos.
Oficinas y espacios comerciales.
Dormitorios y salas de estar.
Pasillos y ambientes alargados.
Instalaciones debajo de ventanas.
Espacios con altura disponible limitada.
BENEFICIOS
Alta entrega térmica en un formato de 300 mm de altura.
Doble panel y doble convector.
Distribución uniforme del calor.
Buena resistencia frente a la corrosión.
Superficie lisa y fácil de limpiar.
Diseño moderno y discreto.
Compatible con distintos sistemas de calefacción por agua.
Bajo contenido de agua para una respuesta térmica rápida.
Adecuado para instalaciones nuevas o reemplazos.
Construcción resistente y durable.
CONTENIDO DEL PRODUCTO
1 radiador BORPAN Tipo 22 de 300 × 1300 mm.
Rejilla superior instalada.
Cubiertas laterales.
2 soportes de fijación.
Tapones ciegos.
Purgador manual.
Tornillos, tarugos y juntas para montaje.
Las válvulas, el detentor y las conexiones a la tubería no están incluidos.
RECOMENDACIONES DE INSTALACIÓN
Se recomienda instalar el radiador nivelado y respetando las separaciones mínimas respecto del piso, muro y cubierta superior para asegurar una correcta circulación del aire.
Antes de conectarlo, el circuito debe limpiarse para retirar residuos, lodos y partículas metálicas. También se recomienda instalar un filtro desfangador y realizar un balance hidráulico mediante las válvulas y detentores.
Después del llenado se debe purgar completamente el aire y comprobar que no existan filtraciones.
IMPORTANTE
La instalación debe ser realizada por personal calificado. Antes de comprar, verifique las dimensiones disponibles, la posición de las conexiones, la potencia térmica requerida y la compatibilidad con el circuito existente.
No se recomienda seleccionar el radiador únicamente por los metros cuadrados del ambiente. En zonas frías como Punta Arenas deben considerarse también la temperatura exterior, altura del recinto, aislación, orientación y superficie de ventanas.
Los valores térmicos, el contenido de agua y el peso para esta medida son proporcionales a la tabla técnica de la línea BORPAN Tipo 22; pueden presentar pequeñas variaciones según la versión o partida de fabricación.
