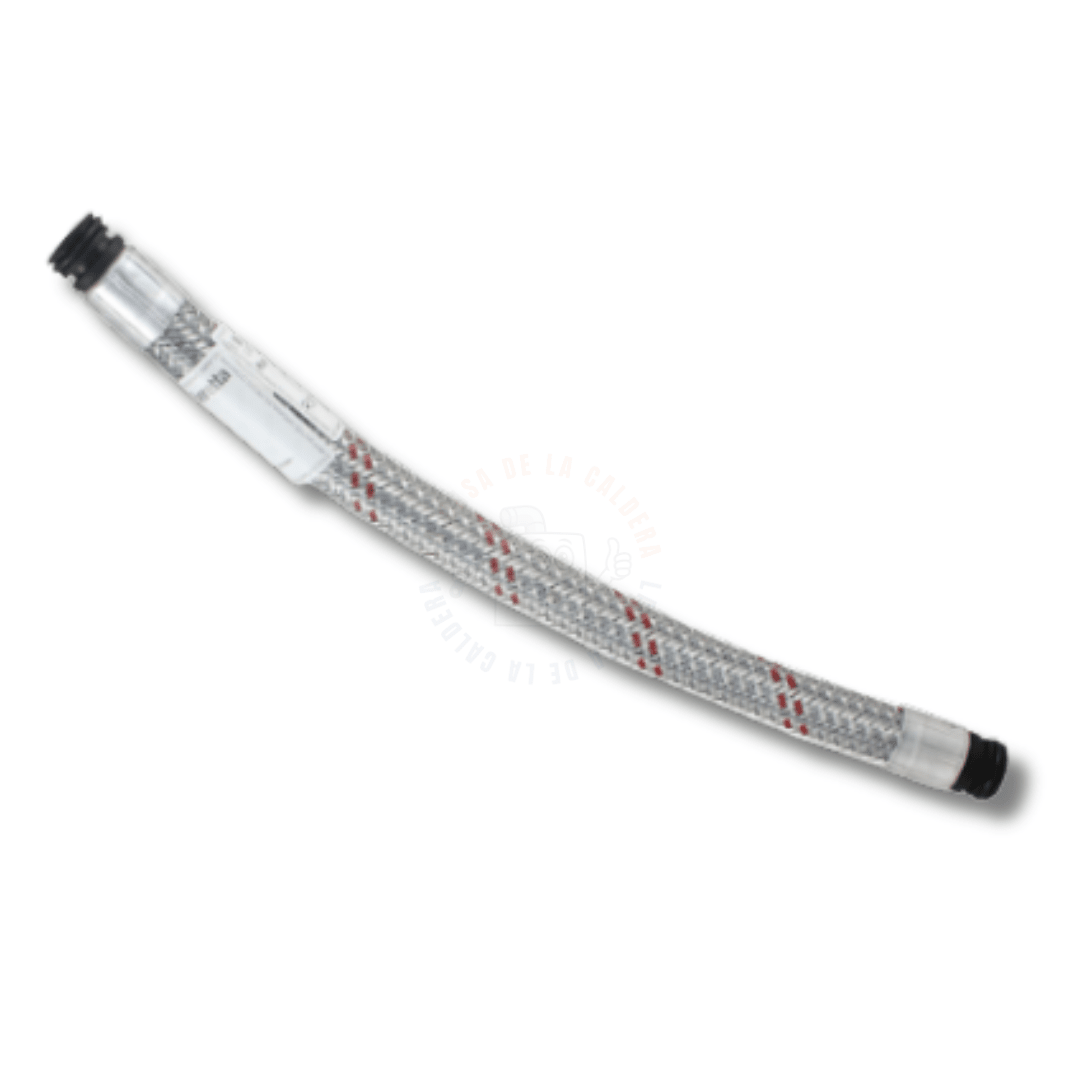

TUBO FLEXIBLE DE IDA PARA CALDERA BERETTA CIAO – CÓDIGO 10022000

TUBO FLEXIBLE DE IDA PARA CALDERA BERETTA CIAO – CÓDIGO 10022000

El tubo flexible de ida Beretta 10022000 es un repuesto original diseñado para conducir el agua del circuito de calefacción dentro de calderas murales Beretta compatibles.

También denominado rampa flexible de impulsión o “mandata”, este componente conecta distintos elementos del conjunto hidráulico de la caldera, permitiendo transportar el agua de calefacción de manera segura. Su estructura flexible ayuda a absorber pequeñas vibraciones, movimientos y variaciones producidas durante el funcionamiento del equipo.

Está fabricado con una manguera interior resistente a la temperatura y una malla exterior metálica que proporciona protección mecánica, flexibilidad y resistencia frente a la presión de trabajo.

APLICACIONES:

• Calderas murales Beretta Ciao compatibles.
• Calderas Beretta Caldariello compatibles.
• Calderas Beretta Mynute Option compatibles.
• Equipos Riello equivalentes que utilicen la misma referencia.
• Circuitos internos de calefacción.
• Conexión hidráulica del intercambiador de calor.
• Reemplazo del tubo flexible de impulsión original.
• Reparación de fugas internas en calderas compatibles.

CARACTERÍSTICAS PRINCIPALES:

• Repuesto original Beretta.
• Diseñado para el circuito de ida o impulsión de calefacción.
• Construcción flexible reforzada con malla metálica.
• Resistente a las temperaturas habituales de funcionamiento de la caldera.
• Adecuado para trabajar bajo la presión del circuito cerrado de calefacción.
• Ayuda a absorber vibraciones y pequeños movimientos internos.
• Terminales preparados para una conexión directa.
• Permite conservar la configuración hidráulica original del equipo.
• Diseño compacto para instalación en el interior de la caldera.
• Reemplazo directo sin necesidad de modificar el circuito.

ESPECIFICACIONES TÉCNICAS:

• Marca: Beretta.
• Código original: 10022000 / R10022000.
• Código Suner: BER10022000.
• Código Riello relacionado: 4364952.
• Tipo de producto: tubo o rampa flexible de ida.
• Denominación técnica: rampa flexible de mandata.
• Aplicación: circuito hidráulico de calefacción.
• Construcción: manguera flexible con refuerzo exterior metálico.
• Función: conducción del agua de calefacción.
• Instalación: interior de la caldera.
• Compatibilidad principal: calderas Beretta Ciao compatibles.
• Presentación: unidad individual.

MATERIALES:

• Conducto interior: material flexible resistente al agua caliente.
• Refuerzo exterior: malla metálica trenzada.
• Terminales: aleación metálica resistente a la presión y temperatura.
• Sellado: mediante juntas apropiadas para circuitos de calefacción.

DIMENSIONES Y PESO:

• Largo aproximado del tubo: 23 cm.
• Diámetro exterior aproximado de la sección flexible: 2 cm.
• Dimensiones generales aproximadas del producto: 23 × 4 × 4 cm.
• Dimensiones aproximadas del producto embalado: 27 × 12 × 6 cm.
• Peso neto aproximado: 180 g.
• Peso aproximado con embalaje: 300 g.

Las medidas y el peso son aproximados y pueden presentar pequeñas variaciones según la presentación del repuesto.

FUNCIÓN:

El tubo transporta el agua dentro del circuito de ida de calefacción, manteniendo una conexión flexible entre los componentes hidráulicos de la caldera.

Su flexibilidad reduce la transmisión de vibraciones y facilita el montaje en espacios interiores reducidos. Las conexiones y juntas deben conservar una estanqueidad completa para impedir pérdidas de agua y descensos de presión en el sistema.

SÍNTOMAS ASOCIADOS A UN TUBO DETERIORADO:

• Fugas de agua dentro o debajo de la caldera.
• Goteo en uno de los terminales del tubo.
• Humedad alrededor de las conexiones hidráulicas.
• Pérdida recurrente de presión en el circuito.
• Corrosión u oxidación en los terminales.
• Malla metálica exterior deteriorada, deformada o desprendida.
• Manguera endurecida, agrietada o deformada.
• Presencia de manchas o depósitos producidos por filtraciones antiguas.

IMPORTANTE:

Una fuga localizada cerca del tubo no siempre significa que la manguera esté dañada. El problema también puede encontrarse en una junta deteriorada, una conexión suelta, un adaptador hidráulico o el componente conectado al flexible.

Antes de reemplazarlo, se debe limpiar y revisar la zona para identificar con precisión el origen de la filtración.

El contenido del producto puede variar según la presentación. Antes de instalarlo, confirme si incluye juntas o arandelas de sellado. Cuando no estén incluidas, se recomienda reemplazarlas por juntas nuevas compatibles.

RECOMENDACIÓN DE COMPATIBILIDAD:

Antes de realizar la compra, compare:

• El código original 10022000 o R10022000.
• El código Suner BER10022000.
• El largo y curvatura del tubo existente.
• La forma y diámetro de ambos terminales.
• El sistema de fijación de cada extremo.
• La ubicación del flexible dentro de la caldera.
• El modelo completo y número de serie del equipo.

La referencia Beretta Ciao no garantiza por sí sola la compatibilidad con todas sus versiones. Para confirmar el repuesto, envíenos una fotografía del tubo instalado, sus conexiones y la placa de identificación de la caldera.

RECOMENDACIÓN DE INSTALACIÓN:

La instalación debe ser realizada por un técnico calificado. Antes de intervenir la caldera, se debe desconectar la alimentación eléctrica, cerrar el suministro de gas, esperar que el agua se enfríe y descargar completamente la presión del circuito de calefacción.

Durante el montaje se deben utilizar juntas en buen estado, evitar torsiones excesivas y comprobar que el tubo no quede rozando superficies cortantes o componentes calientes.

Después del reemplazo, se debe llenar y purgar el circuito, verificar la presión de funcionamiento y comprobar que no existan fugas en ninguno de los terminales.
