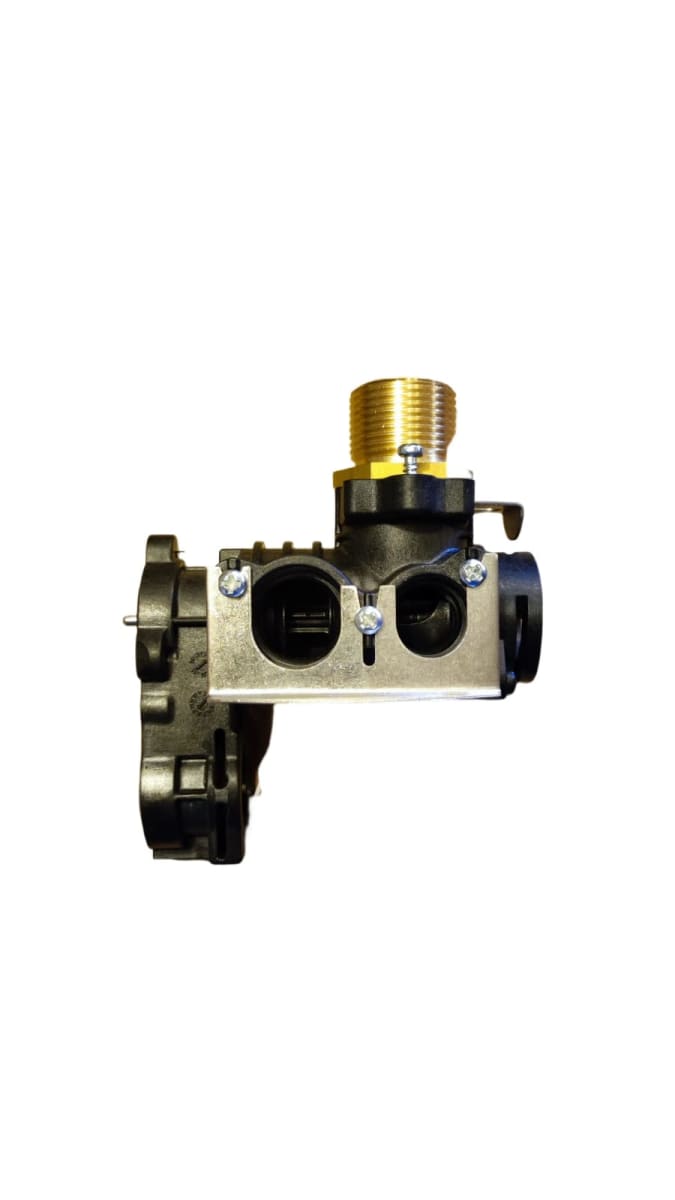

VÁLVULA DE 3 VÍAS COMPLETA FONDITAL 6CORPVAL05 – DELFIS / VIRGO / NIBIR

VÁLVULA DE 3 VÍAS COMPLETA FONDITAL 6CORPVAL05 – DELFIS / VIRGO / NIBIR

La Válvula de 3 Vías Completa Fondital 6CORPVAL05 es un componente del circuito hidráulico de la caldera encargado de dirigir el flujo de agua entre los diferentes circuitos de funcionamiento del equipo.

En calderas mixtas, su función principal es realizar la conmutación hidráulica entre el circuito de calefacción y la producción de Agua Caliente Sanitaria (ACS), permitiendo que la caldera dirija correctamente la energía térmica según la demanda existente.

Este repuesto se suministra como cuerpo completo de válvula de 3 vías y está diseñado para diferentes modelos de calderas Fondital y Nova Florida, incluyendo las familias Delfis, Virgo y Nibir compatibles.

CARACTERÍSTICAS PRINCIPALES

• Marca: Fondital / Nova Florida.

• Código de proveedor: 6CORPVAL05.

• Tipo: Válvula de 3 vías completa.

• Aplicación: Circuito hidráulico de caldera.

• Cuerpo principal fabricado en material plástico técnico resistente.

• Tres vías para distribución del flujo hidráulico.

• Permite la conmutación entre calefacción y Agua Caliente Sanitaria.

• Diseñada para integración directa en el grupo hidráulico de la caldera.

• Compatible con modelos específicos de las familias Delfis, Virgo y Nibir.

• Repuesto para mantenimiento y reparación de calderas.

ESPECIFICACIONES TÉCNICAS

• Marca: Fondital / Nova Florida.

• Código: 6CORPVAL05.

• Descripción: Válvula de 3 vías plástica completa.

• Número de vías: 3.

• Tipo de componente: Válvula desviadora hidráulica.

• Aplicación: Calderas mixtas y sistemas compatibles.

• Función: Distribución y desviación del flujo de agua.

• Instalación: Grupo hidráulico de la caldera.

• Material principal del cuerpo: Plástico técnico.

• Peso del repuesto: 0,258 kg.

COMPATIBILIDAD PRINCIPAL

Compatible con modelos específicos de:

• Fondital / Nova Florida Delfis.

• Nova Florida Virgo.

• Nova Florida Nibir.

• Fondital Minorca.

• Otros equipos Fondital / Nova Florida que utilicen específicamente la referencia 6CORPVAL05.

También se encuentra documentada en distintas configuraciones de las familias Antea, Formentera e Itaca que utilizan este mismo código de repuesto.

La compatibilidad exacta debe verificarse mediante el modelo completo de la caldera y el código 6CORPVAL05 del repuesto original.

FUNCIONAMIENTO

La válvula de 3 vías se encarga de modificar el recorrido del agua dentro de la caldera según el servicio solicitado.

Cuando existe demanda de calefacción, dirige el flujo hacia el circuito correspondiente para alimentar los radiadores o emisores térmicos.

Cuando se solicita Agua Caliente Sanitaria, la válvula cambia de posición para dirigir el flujo hacia el circuito encargado de producir ACS.

Este cambio de posición permite que una misma caldera pueda gestionar correctamente ambos servicios.

SÍNTOMAS DE FALLA

Una válvula de 3 vías defectuosa, bloqueada o con problemas internos puede provocar:

• La calefacción funciona pero no hay Agua Caliente Sanitaria.

• Hay Agua Caliente Sanitaria pero no funciona correctamente la calefacción.

• Radiadores que se calientan al utilizar agua caliente.

• Agua caliente con temperatura irregular.

• La caldera no conmuta correctamente entre calefacción y ACS.

• Fugas de agua en el cuerpo de la válvula.

• Pérdida de presión del circuito.

• Válvula bloqueada en una posición.

• Funcionamiento intermitente.

• Ruidos durante la conmutación.

• Circulación incorrecta del agua.

Estos síntomas también pueden estar relacionados con el actuador, cartucho, sensores u otros componentes hidráulicos, por lo que se recomienda realizar un diagnóstico antes de reemplazar la válvula completa.

COMPONENTES RELACIONADOS

Esta válvula trabaja conjuntamente con otros componentes del sistema de conmutación, entre ellos:

• Actuador / motor de válvula de 3 vías.

• Cartucho interno.

• Obturador.

• Clips de fijación.

• Grupo hidráulico.

• Intercambiador de placas.

En estos sistemas pueden encontrarse, entre otros, los siguientes códigos relacionados:

• 6ATTCOMP00: Actuador compacto / motor.

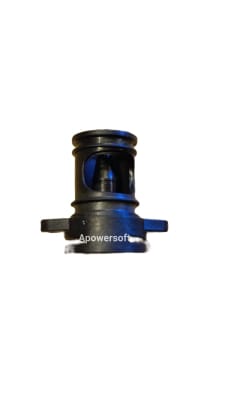

• 6CARTVAL00: Cartucho completo de válvula de 3 vías.

• 6OTTUVAL00: Obturador completo de válvula de 3 vías.

IMPORTANTE: estos componentes relacionados no necesariamente están incluidos con la válvula 6CORPVAL05 y deben verificarse según la presentación del producto.

APLICACIONES

• Calderas Fondital.

• Calderas Nova Florida.

• Calderas mixtas calefacción + ACS.

• Sistemas hidráulicos internos de calderas.

• Reparación del sistema de conmutación.

• Mantenimiento de grupos hidráulicos.

BENEFICIOS

• Permite la correcta conmutación entre calefacción y ACS.

• Restablece la distribución adecuada del flujo de agua.

• Repuesto específico para calderas compatibles.

• Cuerpo compacto de material plástico técnico.

• Integración directa en el grupo hidráulico.

• Compatible con diferentes familias Fondital / Nova Florida.

• Permite reemplazar el cuerpo completo cuando existe desgaste, bloqueo o fuga.

DIMENSIONES DEL PRODUCTO

• Largo / profundidad: 15 cm.

• Ancho: 11 cm.

• Alto: 6 cm.

PESO DEL PRODUCTO

• Peso: 0,258 kg.

DIMENSIONES DEL EMBALAJE

Dimensiones aproximadas:

• Largo: 19 cm.

• Ancho: 15 cm.

• Alto: 9 cm.

PESO CON EMBALAJE

• Peso aproximado: 0,35 kg.

IMPORTANTE

CÓDIGO:

6CORPVAL05

PRODUCTO:

VÁLVULA DE 3 VÍAS COMPLETA

COMPATIBILIDAD PRINCIPAL:

DELFIS / VIRGO / NIBIR

Antes de comprar o instalar este repuesto se debe verificar el modelo completo de la caldera y confirmar que la válvula instalada corresponda al código 6CORPVAL05.

No confundir la válvula completa 6CORPVAL05 con el motor/actuador 6ATTCOMP00 ni con el cartucho 6CARTVAL00, ya que son componentes relacionados pero diferentes.

Si la caldera presenta problemas para cambiar entre calefacción y Agua Caliente Sanitaria, se recomienda comprobar tanto el cuerpo y cartucho de la válvula como el funcionamiento del actuador antes de determinar qué componente debe reemplazarse.

Después de la instalación se debe llenar y purgar correctamente el circuito, restablecer la presión de funcionamiento y comprobar que no existan fugas de agua.

Se recomienda que el diagnóstico y reemplazo sean realizados por personal técnico calificado.
