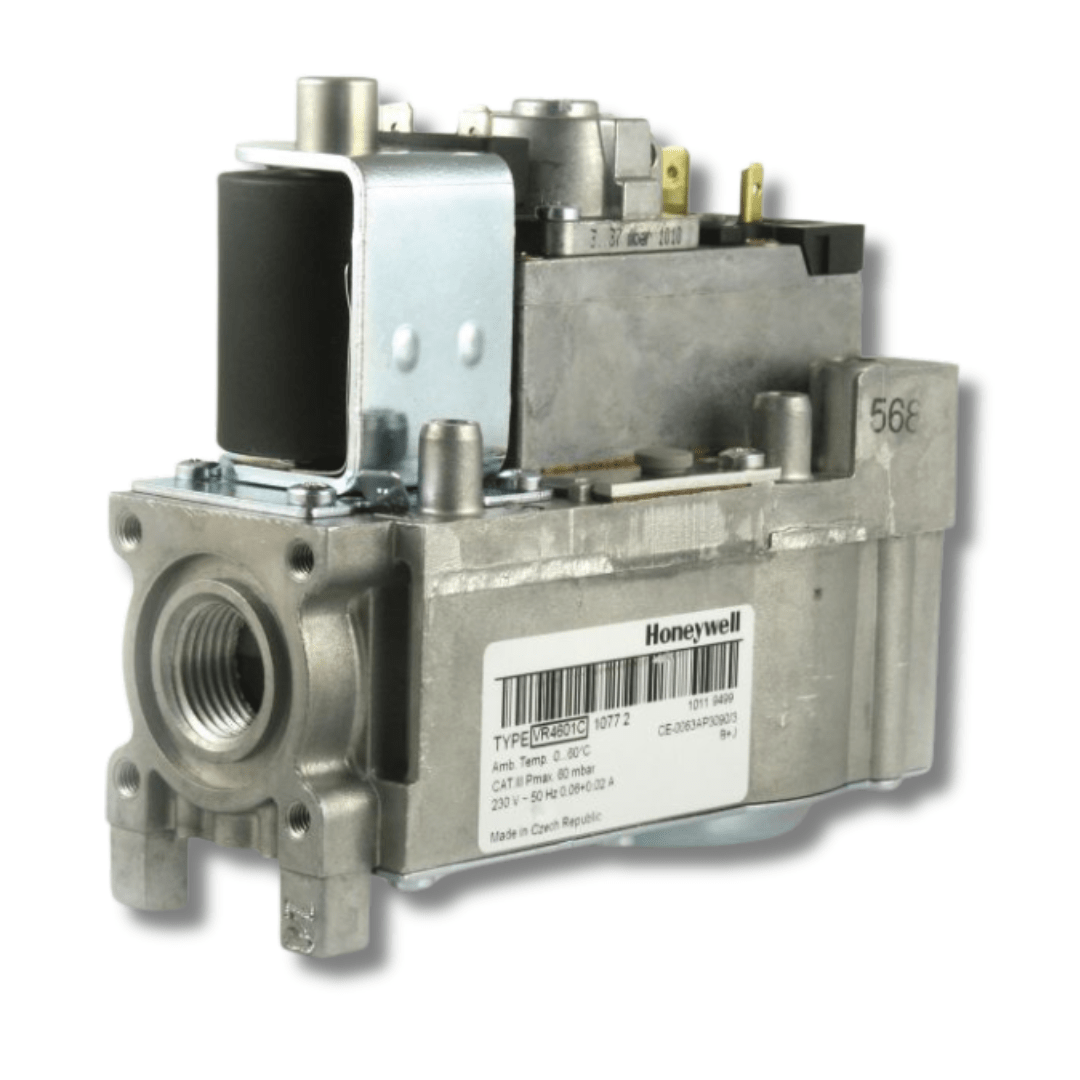

VÁLVULA DE GAS HONEYWELL VR4605C – SIME RX 37 / RX 48 / RX 55 – 230 V
VÁLVULA DE GAS HONEYWELL VR4605C – SIME RX 37 / RX 48 / RX 55 – 230 V
La Válvula de Gas Honeywell VR4605C es un componente electromecánico diseñado para controlar de forma segura y precisa el suministro de gas hacia el quemador de la caldera.
Este modelo es utilizado específicamente en calderas SIME RX 37, RX 48 y RX 55, formando parte fundamental del sistema de alimentación, encendido y control del quemador.
Su construcción robusta y sistema de regulación permiten controlar el paso y la presión del gas durante el funcionamiento de la caldera.
CARACTERÍSTICAS PRINCIPALES
- Fabricante: Honeywell.
- Modelo: VR4605C.
- Tipo: Válvula eléctrica de gas.
- Aplicación: Calderas a gas.
- Compatible con SIME RX 37.
- Compatible con SIME RX 48.
- Compatible con SIME RX 55.
- Código de repuesto SIME / Anwo: 106089701.
- Referencia SIME asociada: 6089702.
- Alimentación eléctrica: 230 V.
- Frecuencia: 50 Hz.
- Sistema de regulación de presión incorporado.
- Control eléctrico del suministro de gas.
- Diseñada para sistemas de encendido automático.
- Incorpora tomas para comprobación de presión.
- Componente crítico del sistema de combustión de la caldera.
ESPECIFICACIONES TÉCNICAS
- Marca: Honeywell.
- Modelo: VR4605C.
- Tipo de componente: Válvula de gas electromecánica.
- Alimentación: 230 V.
- Frecuencia: 50 Hz.
- Conexión de gas: 1/2”.
- Brida: 32 x 32 mm.
- Rango de regulación indicado: 3 a 37 mbar.
- Presión máxima indicada: 60 mbar.
- Peso aproximado: 1,17 kg.
- Aplicación principal: Calderas SIME RX 37 / 48 / 55.
- Control: Eléctrico.
- Regulación: Mecánica mediante regulador de presión.
COMPATIBILIDAD
Compatible con:
- SIME RX 37.
- SIME RX 48.
- SIME RX 55.
También puede encontrarse utilizada en otros equipos que empleen específicamente la válvula Honeywell VR4605C, pero la compatibilidad debe verificarse mediante el modelo completo del equipo, código de la válvula instalada, conexiones y características de funcionamiento.
FUNCIONAMIENTO
La válvula VR4605C recibe la señal eléctrica del sistema de control de la caldera y habilita el suministro de gas hacia el quemador cuando existe una demanda de calefacción.
El conjunto incorpora:
- Bobina EV1.
- Bobina EV2.
- Toma de presión de entrada.
- Toma de presión de salida.
- Regulador de presión.
Cuando la caldera inicia su secuencia de encendido, el sistema de control energiza la válvula permitiendo el paso de gas hacia el quemador.
La presión de salida debe ser ajustada de acuerdo con las especificaciones de la caldera y el tipo de gas utilizado.
SÍNTOMAS DE FALLA
Una válvula de gas defectuosa puede producir síntomas como:
- La caldera intenta encender pero no llega gas al quemador.
- Quemador que no enciende.
- Encendido irregular.
- Fallas durante la secuencia de encendido.
- Presión de gas incorrecta hacia el quemador.
- Válvula que no abre al recibir alimentación.
- Válvula que no cierra correctamente.
- Funcionamiento intermitente del quemador.
- Bloqueos recurrentes de la caldera.
Estos síntomas también pueden ser provocados por otros componentes, por lo que se recomienda realizar un diagnóstico técnico antes de reemplazar la válvula.
APLICACIONES
- Calderas SIME RX 37.
- Calderas SIME RX 48.
- Calderas SIME RX 55.
- Sistemas de calefacción a gas compatibles.
- Equipos que utilicen específicamente válvula Honeywell VR4605C.
BENEFICIOS
- Control eléctrico del suministro de gas.
- Regulación precisa de presión.
- Compatible con calderas SIME RX 37 / 48 / 55.
- Alimentación de 230 V / 50 Hz.
- Fabricada por Honeywell.
- Construcción robusta.
- Incorpora regulación de presión.
- Permite controlar de manera segura el suministro de gas al quemador.
- Repuesto fundamental para el correcto funcionamiento del sistema de combustión.
DIMENSIONES DEL PRODUCTO
Dimensiones aproximadas:
- Largo: 16 cm.
- Ancho: 11 cm.
- Alto: 10 cm.
Las dimensiones pueden variar ligeramente dependiendo de la configuración de conexiones y accesorios instalados.
PESO DEL PRODUCTO
- Peso aproximado: 1,17 kg.
DIMENSIONES DEL EMBALAJE
Dimensiones aproximadas:
- Largo: 20 cm.
- Ancho: 15 cm.
- Alto: 13 cm.
PESO CON EMBALAJE
- Peso aproximado: 1,35 kg.
IMPORTANTE
MODELO:
HONEYWELL VR4605C
COMPATIBILIDAD PRINCIPAL:
SIME RX 37 / RX 48 / RX 55
CÓDIGO SIME / ANWO:
106089701
REFERENCIA SIME ASOCIADA:
6089702
La válvula de gas es un COMPONENTE DE SEGURIDAD CRÍTICO de la caldera.
No se recomienda reemplazar una válvula únicamente por similitud visual. Antes de instalar se deben comprobar el modelo completo, alimentación eléctrica, conexiones, presión de trabajo, tipo de gas y referencia de la válvula original.
Después del reemplazo se debe comprobar la estanqueidad de todas las conexiones y ajustar la presión del gas al quemador según los valores establecidos por el fabricante de la caldera.
La regulación incorrecta de la válvula puede provocar una combustión deficiente, exceso o falta de potencia y condiciones inseguras de funcionamiento.
La instalación, regulación, prueba de estanqueidad y puesta en servicio deben ser realizadas exclusivamente por personal técnico calificado y autorizado para intervenir equipos a gas.
