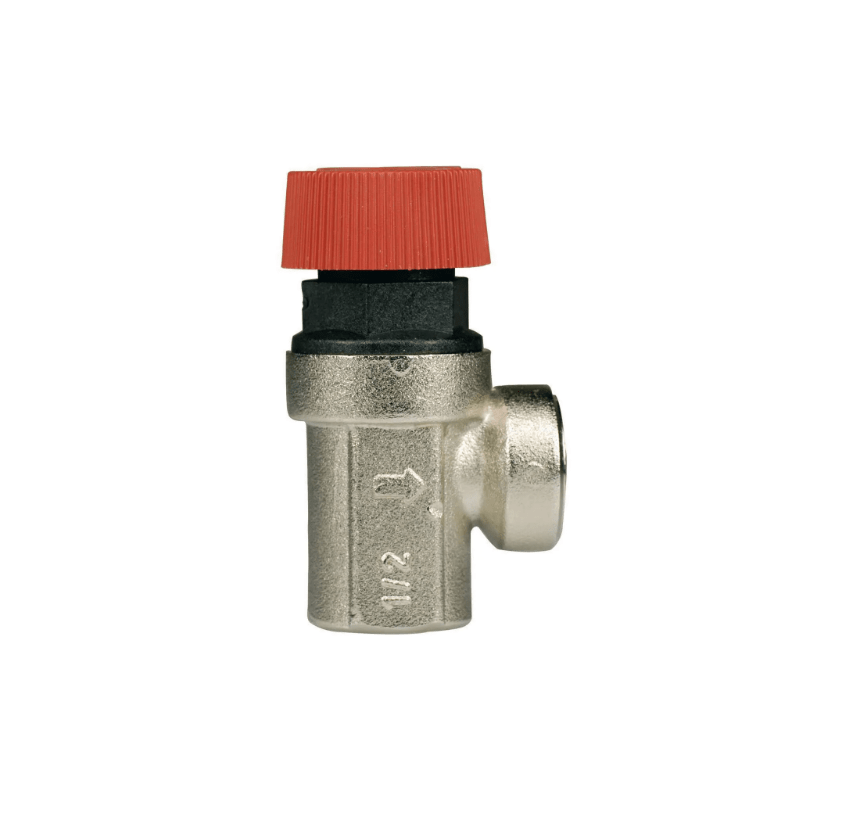

VÁLVULA DE SEGURIDAD CROMADA ITAP 1/2" HI-HI – 3 BAR
VÁLVULA DE SEGURIDAD CROMADA ITAP 1/2" HI-HI – 3 BAR
La Válvula de Seguridad ITAP 1/2" de 3 bar está diseñada para proteger sistemas de calefacción e instalaciones hidráulicas frente a aumentos excesivos de presión.
Cuando la presión del circuito supera el valor de calibración, la válvula abre automáticamente y permite descargar parte del fluido, ayudando a proteger calderas, radiadores, bombas, intercambiadores y demás componentes del sistema.
Su cuerpo cromado y sus componentes internos resistentes permiten un funcionamiento confiable en instalaciones de calefacción residencial y comercial.
CARACTERÍSTICAS PRINCIPALES
- Marca: ITAP.
- Tipo: Válvula de alivio / seguridad.
- Presión de apertura: 3 bar.
- Conexión: 1/2" HI-HI.
- Rosca: ISO 228.
- Funcionamiento mecánico automático.
- Diseñada para protección contra sobrepresión.
- Cuerpo con terminación cromada.
- Diafragma de EPDM.
- Resorte de acero inoxidable.
- Adecuada para sistemas de calefacción.
- No requiere alimentación eléctrica.
ESPECIFICACIONES TÉCNICAS
- Marca: ITAP.
- Tipo de producto: Válvula de seguridad.
- Medida: 1/2".
- Conexiones: Hembra x Hembra.
- Tipo de rosca: ISO 228.
- Presión de apertura: 3 bar.
- Presión nominal: 10 bar.
- Temperatura de trabajo: 5 a 110 °C.
- Sobrepresión de apertura: 20%.
- Diferencial de cierre: 20%.
- Material del diafragma: EPDM.
- Material del resorte: Acero inoxidable.
- Funcionamiento: Automático.
- Aplicación: Circuitos hidráulicos de calefacción.
FUNCIONAMIENTO
Durante el funcionamiento normal del sistema, la válvula permanece cerrada mientras la presión se encuentra dentro del rango permitido.
Si la presión aumenta hasta alcanzar el valor de calibración de 3 bar, el mecanismo interno vence la fuerza del resorte y permite la descarga del fluido.
Una vez que la presión disminuye suficientemente, la válvula vuelve a cerrar automáticamente.
Este sistema ayuda a prevenir daños provocados por sobrepresión en los componentes de la instalación.
APLICACIONES
- Calderas murales.
- Calderas de pie.
- Sistemas de calefacción central.
- Circuitos de radiadores.
- Colectores de calefacción.
- Sistemas hidrónicos.
- Instalaciones residenciales.
- Instalaciones comerciales.
- Circuitos cerrados de agua caliente.
BENEFICIOS
- Protección automática contra sobrepresión.
- Calibración de apertura a 3 bar.
- Presión nominal de 10 bar.
- Temperatura de trabajo hasta 110 °C.
- Resorte de acero inoxidable.
- Diafragma EPDM.
- Conexiones estándar de 1/2".
- Rosca ISO 228.
- Funcionamiento completamente mecánico.
- No requiere electricidad.
- Ayuda a proteger los componentes hidráulicos del sistema.
SÍNTOMAS DE FALLA
Una válvula de seguridad defectuosa puede presentar:
- Goteo constante.
- Descarga continua a presión normal.
- Pérdidas de agua por las conexiones.
- Válvula que no vuelve a cerrar.
- Corrosión o acumulación de residuos.
- Falta de descarga ante una condición de sobrepresión.
Si la válvula descarga repetidamente, se recomienda revisar también:
- Vaso de expansión.
- Presión de precarga.
- Llave de llenado.
- Presión inicial del circuito.
- Posibles obstrucciones.
- Estado general del sistema de calefacción.
DIMENSIONES DEL PRODUCTO
Dimensiones aproximadas:
- Largo: 7 cm.
- Ancho: 5 cm.
- Alto: 6 cm.
- Conexiones: 1/2" HI-HI.
PESO DEL PRODUCTO
- Peso aproximado: 0,25 kg.
DIMENSIONES DEL EMBALAJE
Dimensiones aproximadas:
- Largo: 10 cm.
- Ancho: 8 cm.
- Alto: 7 cm.
PESO CON EMBALAJE
- Peso aproximado: 0,32 kg.
IMPORTANTE
PRESIÓN DE APERTURA:
3 BAR
PRESIÓN NOMINAL:
10 BAR
TEMPERATURA DE TRABAJO:
5 A 110 °C
CONEXIONES:
1/2" HI-HI
ROSCA:
ISO 228
La válvula de seguridad es un COMPONENTE DE PROTECCIÓN del sistema y no debe bloquearse, anularse ni modificarse.
Si descarga agua frecuentemente, se debe diagnosticar la causa de la sobrepresión antes de reemplazarla.
Antes de instalar se debe verificar:
- Medida de conexión.
- Tipo de rosca.
- Presión de calibración.
- Temperatura de trabajo.
- Compatibilidad con la instalación.
Después de la instalación se debe comprobar la estanqueidad de las conexiones y verificar el correcto funcionamiento del sistema.
Las dimensiones y pesos indicados son aproximados.
