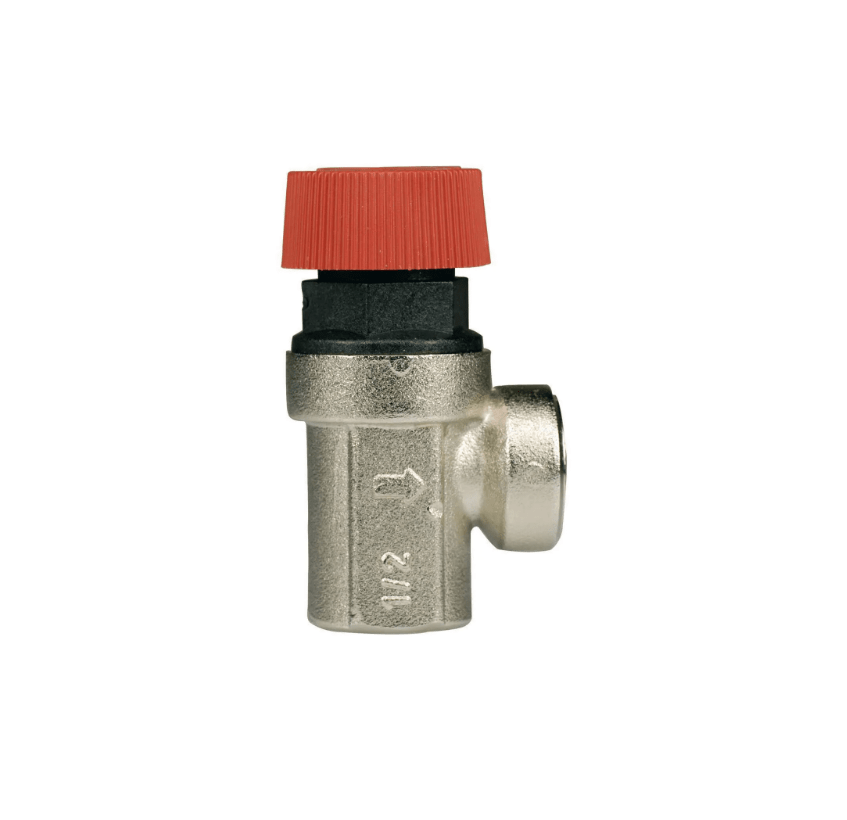

VÁLVULA DE SEGURIDAD CROMADA ITAP 3/4" HI-HI – 3 BAR

VÁLVULA DE SEGURIDAD CROMADA ITAP 3/4" HI-HI – 3 BAR

La Válvula de Seguridad ITAP 3/4" de 3 bar está diseñada para proteger sistemas de calefacción e instalaciones hidráulicas frente a aumentos excesivos de presión.

Cuando la presión del circuito alcanza el valor de calibración, la válvula abre automáticamente y permite descargar parte del fluido, ayudando a proteger calderas, radiadores, bombas circuladoras, intercambiadores y otros componentes hidráulicos.

Su construcción robusta, terminación cromada y componentes internos resistentes permiten un funcionamiento seguro y confiable en instalaciones residenciales, comerciales e industriales.

CARACTERÍSTICAS PRINCIPALES

- Marca: ITAP.
- Tipo: Válvula de alivio / seguridad.
- Presión de apertura: 3 bar.
- Conexión: 3/4" HI-HI.
- Tipo de conexión: Hembra x Hembra.
- Rosca: ISO 228.
- Funcionamiento mecánico automático.
- Diseñada para protección contra sobrepresión.
- Cuerpo con terminación cromada.
- Diafragma de EPDM.
- Resorte de acero inoxidable.
- Adecuada para sistemas de calefacción.
- No requiere alimentación eléctrica.

ESPECIFICACIONES TÉCNICAS

- Marca: ITAP.
- Tipo de producto: Válvula de seguridad.
- Medida: 3/4".
- Conexiones: Hembra x Hembra.
- Tipo de rosca: ISO 228.
- Presión de apertura: 3 bar.
- Presión nominal: 10 bar.
- Rango de temperatura de trabajo: 5 a 110 °C.
- Sobrepresión de apertura: 20%.
- Diferencial de cierre: 20%.
- Material del diafragma: EPDM.
- Material del resorte: Acero inoxidable.
- Funcionamiento: Automático.
- Aplicación: Circuitos hidráulicos de calefacción.

FUNCIONAMIENTO

Durante el funcionamiento normal del sistema, la válvula permanece cerrada mientras la presión se encuentra dentro del rango permitido.

Cuando la presión del circuito aumenta hasta alcanzar aproximadamente los 3 bar, el mecanismo interno permite la apertura automática de la válvula y la descarga del fluido.

Una vez que la presión disminuye suficientemente, la válvula vuelve a cerrar.

Este funcionamiento ayuda a evitar daños provocados por una condición de sobrepresión dentro del sistema.

APLICACIONES

- Calderas murales.
- Calderas de pie.
- Sistemas de calefacción central.
- Circuitos de radiadores.
- Colectores de calefacción.
- Sistemas hidrónicos.
- Salas de calderas.
- Circuitos cerrados de agua caliente.
- Instalaciones residenciales.
- Instalaciones comerciales.
- Instalaciones industriales compatibles.

BENEFICIOS

- Protección automática contra sobrepresión.
- Calibración de apertura a 3 bar.
- Presión nominal de 10 bar.
- Temperatura de trabajo hasta 110 °C.
- Resorte de acero inoxidable.
- Diafragma de EPDM.
- Conexiones estándar de 3/4".
- Rosca ISO 228.
- Funcionamiento completamente mecánico.
- No requiere electricidad.
- Ayuda a proteger los componentes hidráulicos del sistema.
- Adecuada para sistemas de calefacción de mayor caudal.

SÍNTOMAS DE FALLA

Una válvula de seguridad defectuosa puede presentar:

- Goteo constante.
- Descarga continua aunque la presión sea normal.
- Pérdidas de agua por las conexiones.
- Válvula que no vuelve a cerrar después de una descarga.
- Corrosión o acumulación de residuos.
- Pérdida frecuente de presión en el circuito.
- Falta de descarga frente a una condición de sobrepresión.

Si la válvula descarga repetidamente, se recomienda revisar también:

- Vaso de expansión.
- Presión de precarga del vaso.
- Llave de llenado.
- Presión inicial del circuito.
- Posibles obstrucciones.
- Estado general de la instalación.
- Funcionamiento del sistema de expansión.

DIMENSIONES DEL PRODUCTO

Dimensiones aproximadas:

- Largo: 8 cm.
- Ancho: 6 cm.
- Alto: 7 cm.
- Conexiones: 3/4" HI-HI.

PESO DEL PRODUCTO

- Peso aproximado: 0,35 kg.

DIMENSIONES DEL EMBALAJE

Dimensiones aproximadas:

- Largo: 11 cm.
- Ancho: 9 cm.
- Alto: 8 cm.

PESO CON EMBALAJE

- Peso aproximado: 0,45 kg.

IMPORTANTE

PRESIÓN DE APERTURA:

3 BAR

PRESIÓN NOMINAL:

10 BAR

TEMPERATURA DE TRABAJO:

5 A 110 °C

CONEXIONES:

3/4" HI-HI

ROSCA:

ISO 228

La válvula de seguridad es un COMPONENTE DE PROTECCIÓN del sistema y no debe bloquearse, anularse ni modificarse.

Si descarga agua frecuentemente, se debe diagnosticar la causa de la sobrepresión antes de reemplazarla.

Antes de instalar se debe verificar:

- Medida de conexión.
- Tipo de rosca.
- Presión de calibración.
- Temperatura de trabajo.
- Compatibilidad con la instalación.

Después de la instalación se debe comprobar la estanqueidad de las conexiones y verificar el correcto funcionamiento del sistema.

Las dimensiones y pesos indicados son aproximados y pueden variar ligeramente según la versión exacta del producto.
