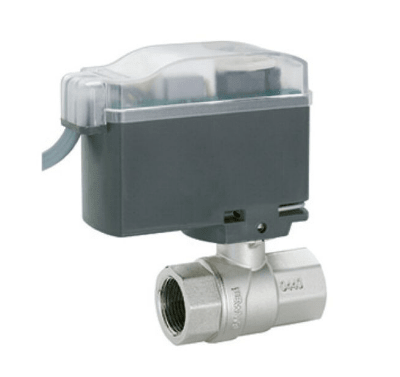

La Válvula Esfera Motorizada EMMETI Modulo Compact de 2 vías y conexión 3/4” H-H está diseñada para controlar automáticamente el paso de agua en sistemas de calefacción, climatización y circuitos hidráulicos.

Su accionamiento mediante servomotor eléctrico permite abrir o cerrar completamente el circuito según la señal recibida desde un termostato, sistema de control o automatización.

Es especialmente adecuada para sistemas de calefacción por zonas, permitiendo independizar diferentes sectores de una instalación y controlar el flujo de agua de manera automática.

CARACTERÍSTICAS PRINCIPALES

• Marca: EMMETI.
• Serie: Modulo Compact.
• Código: 01425822.
• Tipo: Válvula esfera motorizada.
• Número de vías: 2.
• Medida: 3/4”.
• Conexiones: Hembra x Hembra.
• Alimentación del servomotor: 230 V AC.
• Funcionamiento: Apertura y cierre motorizado.
• Indicador visual de válvula abierta.
• Contacto auxiliar libre de potencial.
• Diseñada para sistemas de calefacción por zonas.
• Diseño compacto.
• Válvula de esfera de paso total.
• Instalación en circuitos hidráulicos con fluidos calientes o fríos no agresivos.
• Acoplamiento robusto entre válvula y servomotor.
• Servomotor desmontable mediante sistema de fijación.

ESPECIFICACIONES TÉCNICAS

• Marca: EMMETI.
• Modelo: Modulo Compact.
• Código EMMETI: 01425822.
• Número de vías: 2.
• Diámetro nominal: 3/4”.
• Conexión: Rosca hembra x hembra.
• Alimentación: 230 V AC.
• Frecuencia: 50 Hz.
• Coeficiente de caudal Kvs: 20 m³/h.
• Tipo de accionamiento: Servomotor eléctrico.
• Ángulo de rotación: 90°.
• Indicador de posición: Válvula abierta.
• Contacto auxiliar: Disponible.
• Aplicación: Circuitos de calefacción y climatización.
• Fluido: Agua y fluidos calientes o fríos no agresivos compatibles.
• Operación: Motorizada ON/OFF.

FUNCIONAMIENTO

La válvula utiliza una esfera interna que gira mediante el servomotor eléctrico.

Cuando recibe la señal de apertura, el motor gira la esfera aproximadamente 90°, permitiendo el paso del agua.

Cuando recibe la señal de cierre, el servomotor devuelve la esfera a su posición cerrada e interrumpe el flujo.

Esto permite controlar automáticamente diferentes zonas del sistema de calefacción sin necesidad de intervención manual.

El servomotor también incorpora un contacto auxiliar que puede utilizarse para entregar una señal de autorización a:

• Caldera.
• Bomba circuladora.
• Sistema de control.
• Contador.
• Otros dispositivos eléctricos compatibles.

APLICACIONES

• Sistemas de calefacción por zonas.
• Calderas.
• Sistemas de radiadores.
• Suelo radiante.
• Colectores de calefacción.
• Sistemas hidrónicos.
• Bombas de calor.
• Instalaciones de climatización.
• Sistemas solares térmicos.
• Circuitos hidráulicos residenciales.
• Instalaciones comerciales.
• Instalaciones industriales compatibles.

CALEFACCIÓN POR ZONAS

Esta válvula es especialmente útil para dividir una instalación de calefacción en diferentes sectores.

Por ejemplo, puede utilizarse una válvula para controlar:

• Primer piso.
• Segundo piso.
• Dormitorios.
• Living y comedor.
• Oficinas independientes.
• Diferentes departamentos.
• Circuitos separados de radiadores.

Cuando el termostato de una zona solicita calefacción, envía una señal al servomotor y la válvula abre el paso de agua hacia ese sector.

Al alcanzar la temperatura configurada, la válvula vuelve a cerrar automáticamente.

BENEFICIOS

• Control automático del flujo de agua.
• Ideal para calefacción por zonas.
• Permite independizar diferentes circuitos.
• Reduce la necesidad de accionamiento manual.
• Ayuda a optimizar el funcionamiento de la calefacción.
• Diseño compacto.
• Conexiones estándar de 3/4”.
• Alto caudal Kvs de 20 m³/h.
• Indicador visual de válvula abierta.
• Contacto auxiliar incorporado.
• Permite controlar caldera o bomba circuladora.
• Servomotor desmontable.
• Fabricación EMMETI.

SÍNTOMAS DE FALLA

Una válvula motorizada defectuosa puede provocar:

• Una zona de calefacción que no recibe agua caliente.
• Válvula que no abre.
• Válvula que no cierra.
• Servomotor que no responde.
• Calefacción permanente en una zona.
• Falta de calefacción en un circuito.
• Motor funcionando pero sin movimiento de la válvula.
• Fallas en la señal hacia la caldera.
• Circulador que no arranca cuando corresponde.
• Movimiento irregular o bloqueo de la esfera.

Antes de reemplazar la válvula se recomienda comprobar la alimentación eléctrica, señal de control, servomotor y movimiento mecánico del cuerpo de válvula.

DIMENSIONES DEL PRODUCTO

Dimensiones aproximadas del conjunto:

• Largo: 14 cm.
• Ancho: 8 cm.
• Alto total: 12 cm.
• Conexión: 3/4” H-H.

Las dimensiones pueden variar ligeramente según la versión exacta del servomotor.

PESO DEL PRODUCTO

• Peso aproximado: 0,85 kg.

DIMENSIONES DEL EMBALAJE

Dimensiones aproximadas:

• Largo: 18 cm.
• Ancho: 13 cm.
• Alto: 15 cm.

PESO CON EMBALAJE

• Peso aproximado: 1,00 kg.

IMPORTANTE

MARCA:

EMMETI

SERIE:

MODULO COMPACT

CÓDIGO:

01425822

TIPO:

VÁLVULA ESFERA MOTORIZADA DE 2 VÍAS

CONEXIÓN:

3/4” HEMBRA x HEMBRA

ALIMENTACIÓN:

230 V AC / 50 Hz

KVS:

20 m³/h

La válvula de 2 vías funciona como dispositivo de apertura y cierre del circuito. No debe confundirse con una válvula mezcladora o una válvula desviadora de 3 vías.

EMMETI también fabrica una versión de 3/4” con racores/uniones desmontables, cuyo código es diferente. Por este motivo, antes de comprar se recomienda verificar si la instalación requiere conexión directa Hembra-Hembra o versión con racores.

La instalación eléctrica debe realizarse respetando el esquema de conexión del servomotor y desconectando previamente la alimentación.

Antes de la instalación hidráulica se debe comprobar:

• Diámetro de conexión.
• Tipo de rosca.
• Alimentación eléctrica.
• Sentido y configuración del circuito.
• Presión y temperatura de trabajo.
• Compatibilidad del fluido.

Después de instalar se debe comprobar la estanqueidad de las conexiones y verificar correctamente los ciclos de apertura y cierre.

Las dimensiones y pesos indicados son aproximados y pueden variar ligeramente según la versión y embalaje.
