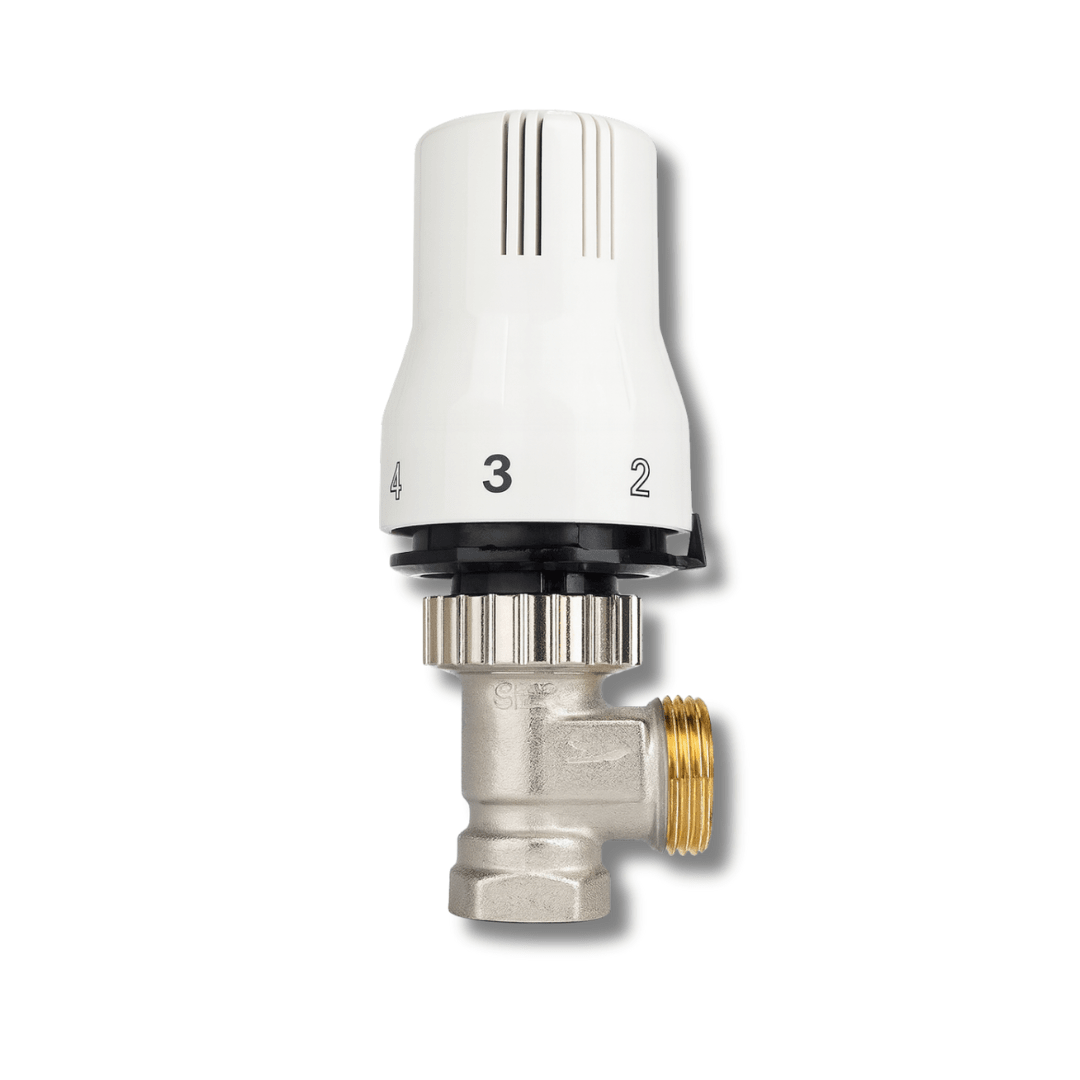

VÁLVULA TERMOSTÁTICA ANGULAR PARA RADIADOR 1/2” x 3/4” – CON CABEZAL REGULABLE

VÁLVULA TERMOSTÁTICA ANGULAR PARA RADIADOR 1/2” x 3/4” – CON CABEZAL REGULABLE

La Válvula Termostática Angular para Radiador está diseñada para regular automáticamente el caudal de agua caliente que ingresa al radiador, ayudando a mantener una temperatura ambiente confortable y estable.

Gracias a su cabezal termostático regulable, la válvula modifica automáticamente el paso de agua según la temperatura de la habitación, evitando sobrecalentamientos y permitiendo un uso más eficiente del sistema de calefacción.

Su diseño angular o a escuadra facilita la instalación lateral en radiadores, especialmente cuando la tubería de calefacción proviene desde la pared.

CARACTERÍSTICAS PRINCIPALES

• Tipo: Válvula termostática para radiador.
• Configuración: Angular / a escuadra.
• Entrada: 1/2” rosca hembra.
• Salida hacia radiador: 3/4” rosca macho.
• Incluye cabezal termostático.
• Regulación graduable.
• Escala de regulación: 1 a 5.
• Funcionamiento completamente mecánico.
• No requiere electricidad.
• Regulación automática del caudal de agua.
• Cuerpo metálico resistente.
• Acabado cromado / niquelado.
• Cabezal fabricado en material termoplástico.
• Indicador de sentido de circulación.
• Diseñada para sistemas de calefacción por agua.
• Ideal para radiadores residenciales y comerciales.

ESPECIFICACIONES TÉCNICAS

• Tipo de producto: Válvula termostática angular para radiador.
• Número de vías: 2.
• Configuración: Angular.
• Entrada hidráulica: 1/2” HI.
• Conexión al radiador: 3/4” macho.
• Regulación: Termostática mecánica.
• Niveles de regulación: 1 a 5.
• Alimentación eléctrica: No requiere.
• Material del cuerpo: Latón.
• Terminación: Cromada / niquelada.
• Material del cabezal: Termoplástico.
• Aplicación: Sistemas de calefacción central.
• Fluido: Agua para calefacción.
• Instalación: Lateral en radiador.

FUNCIONAMIENTO

El cabezal termostático detecta los cambios de temperatura ambiente mediante su elemento sensible interno.

Cuando la habitación alcanza la temperatura seleccionada, el mecanismo actúa sobre el vástago de la válvula y reduce progresivamente el paso de agua caliente hacia el radiador.

Cuando la temperatura ambiente disminuye, el mecanismo vuelve a permitir un mayor paso de agua.

De esta forma, el radiador entrega únicamente el calor necesario para mantener la temperatura seleccionada.

REGULACIÓN DEL CABEZAL

El cabezal incorpora una escala graduada del 1 al 5 que permite seleccionar diferentes niveles de temperatura.

Como referencia general:

• Posición 1: Temperatura baja.
• Posición 2: Temperatura moderada-baja.
• Posición 3: Temperatura confortable.
• Posición 4: Temperatura alta.
• Posición 5: Máxima apertura / temperatura elevada.

La temperatura exacta correspondiente a cada posición puede variar según el modelo del cabezal, ubicación del radiador y condiciones de la habitación.

APLICACIONES

• Radiadores de calefacción.
• Sistemas de calefacción central.
• Calderas murales.
• Calderas de pie.
• Sistemas hidrónicos.
• Viviendas.
• Departamentos.
• Oficinas.
• Locales comerciales.
• Hoteles.
• Sistemas de calefacción por zonas.

BENEFICIOS

• Regulación automática de temperatura.
• Control individual de cada radiador.
• Ayuda a evitar sobrecalentamientos.
• Permite mejorar el confort térmico.
• Puede contribuir a reducir el consumo energético.
• No necesita electricidad.
• Funcionamiento silencioso.
• Regulación sencilla del 1 al 5.
• Diseño angular compacto.
• Instalación práctica.
• Construcción robusta en latón.
• Acabado cromado resistente.
• Permite controlar cada habitación de manera independiente.

DISEÑO ANGULAR

La configuración angular o a escuadra es especialmente útil cuando la tubería de calefacción llega desde la pared hacia el radiador.

Esta disposición permite:

• Instalación más compacta.
• Menor cantidad de tubería visible.
• Conexión lateral al radiador.
• Mejor terminación estética.
• Fácil acceso al cabezal termostático.

SÍNTOMAS DE FALLA

Una válvula termostática defectuosa puede presentar:

• Radiador que permanece frío.
• Radiador que permanece caliente incluso al cerrar el cabezal.
• Regulación de temperatura irregular.
• Vástago interno bloqueado.
• Cabezal que no modifica el caudal.
• Fugas de agua.
• Dificultad para girar el mando.
• Calefacción excesiva en la habitación.

Antes de reemplazarla se recomienda comprobar que el vástago interno de la válvula pueda desplazarse libremente y que exista circulación correcta en el sistema.

DIMENSIONES DEL PRODUCTO

Dimensiones aproximadas del conjunto:

• Largo: 11 cm.
• Ancho: 6 cm.
• Alto: 8 cm.
• Entrada: 1/2” HI.
• Salida al radiador: 3/4” macho.

PESO DEL PRODUCTO

• Peso aproximado: 0,35 kg.

DIMENSIONES DEL EMBALAJE

Dimensiones aproximadas:

• Largo: 14 cm.
• Ancho: 10 cm.
• Alto: 9 cm.

PESO CON EMBALAJE

• Peso aproximado: 0,45 kg.

IMPORTANTE

TIPO:

VÁLVULA TERMOSTÁTICA ANGULAR PARA RADIADOR

CONEXIONES:

ENTRADA 1/2” HEMBRA

SALIDA 3/4” MACHO HACIA RADIADOR

REGULACIÓN:

CABEZAL TERMOSTÁTICO MECÁNICO 1 A 5

ALIMENTACIÓN:

NO REQUIERE ELECTRICIDAD

Antes de instalar se debe verificar la medida de las conexiones y compatibilidad con el radiador existente.

La flecha marcada sobre el cuerpo de la válvula indica el sentido correcto de circulación del agua y debe respetarse durante la instalación.

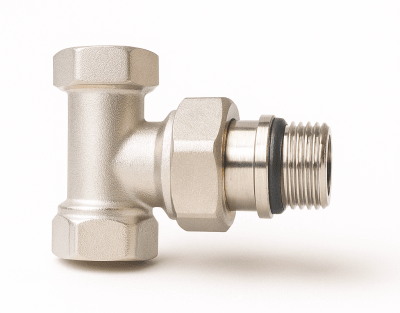

Se recomienda instalar la válvula termostática en conjunto con un detentor en el retorno del radiador para permitir un correcto equilibrado hidráulico del sistema.

El cabezal termostático debe quedar expuesto al aire de la habitación y no oculto detrás de cortinas, muebles o cubiertas, ya que esto puede afectar la medición de temperatura y provocar una regulación incorrecta.

Las dimensiones y pesos indicados son aproximados y pueden variar según la marca y versión específica del producto.
