CARTUCHO VÁLVULA 3 VÍAS CHAFFOTEAUX / ARISTON – SKU 16066005
CARTUCHO VÁLVULA 3 VÍAS CHAFFOTEAUX / ARISTON – SKU 16066005

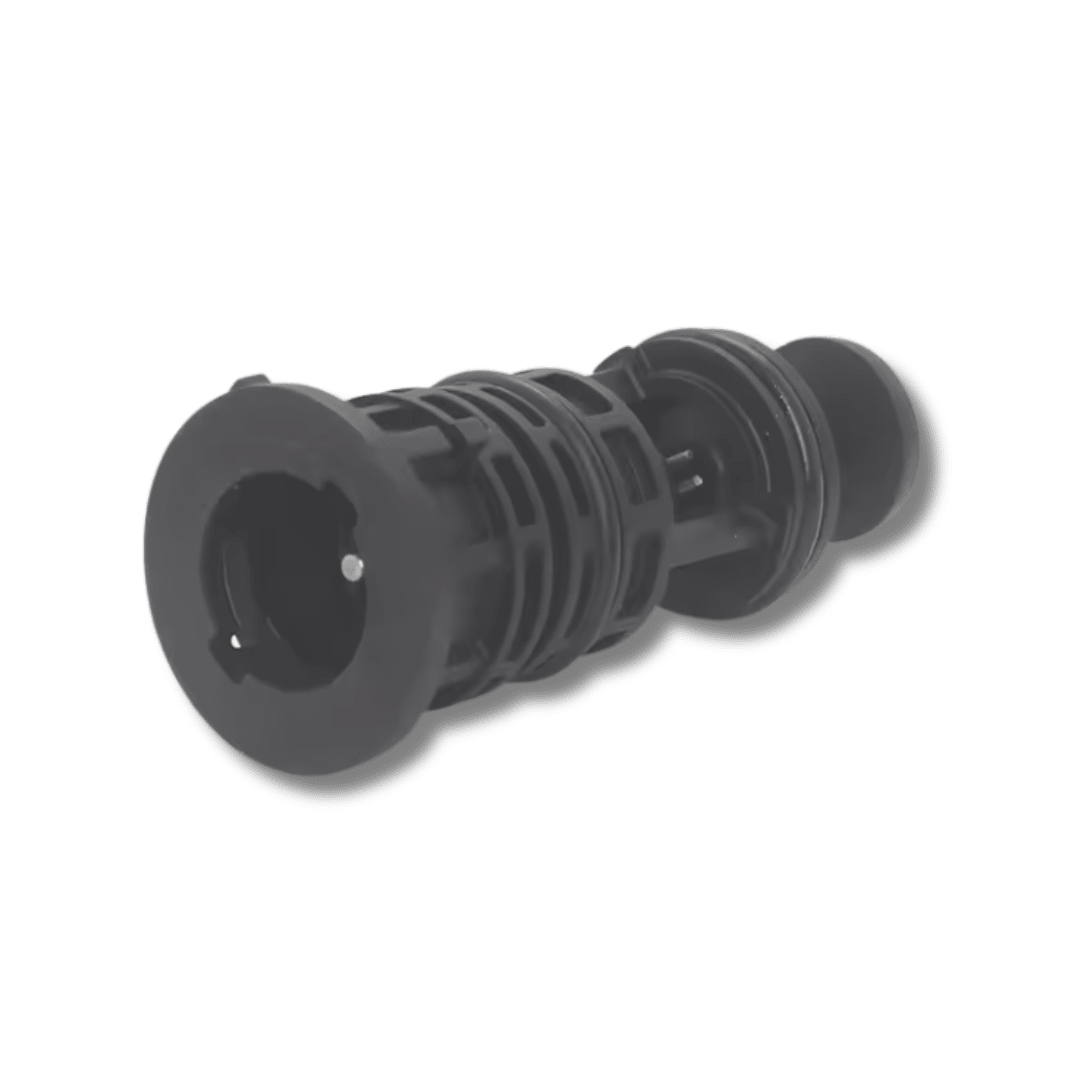

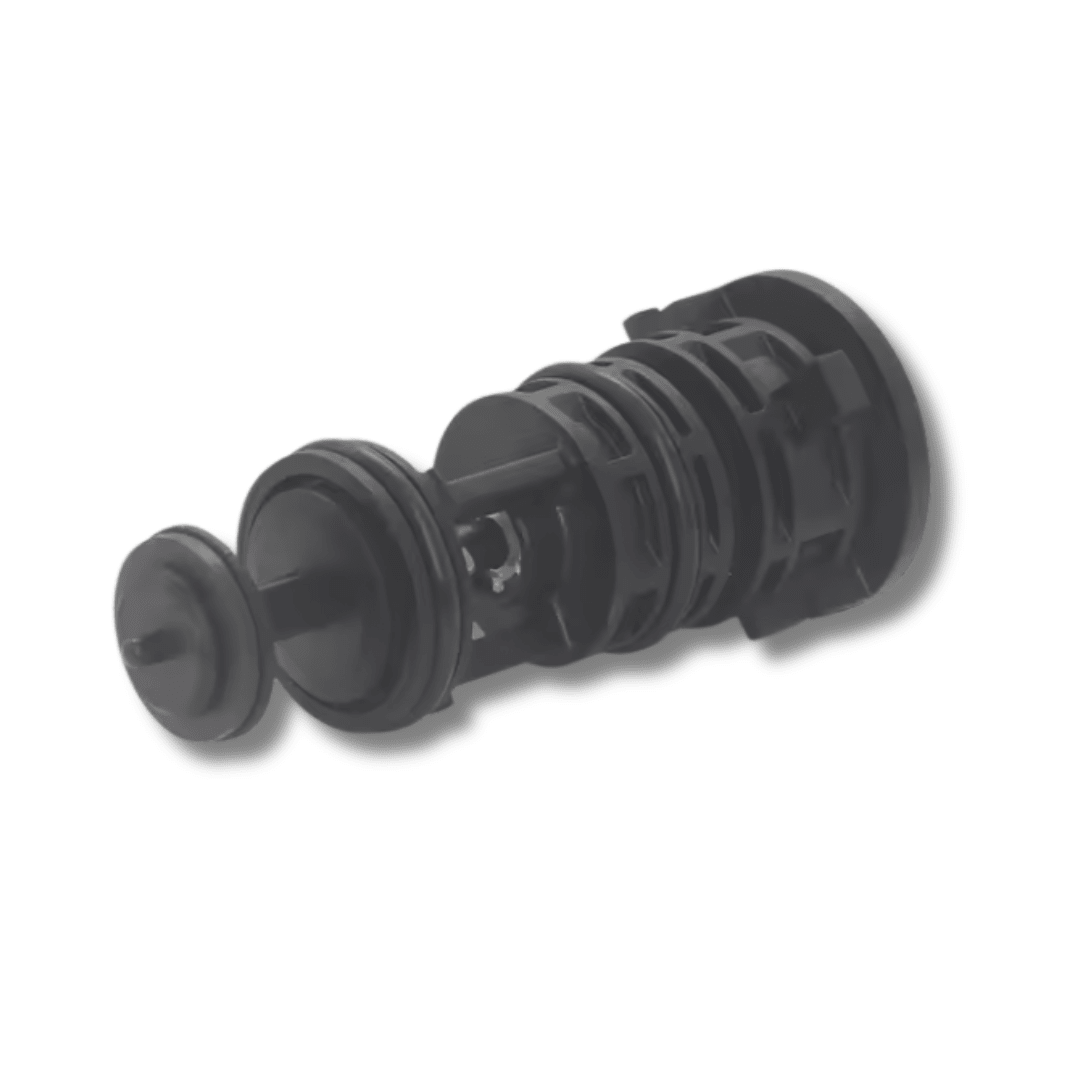

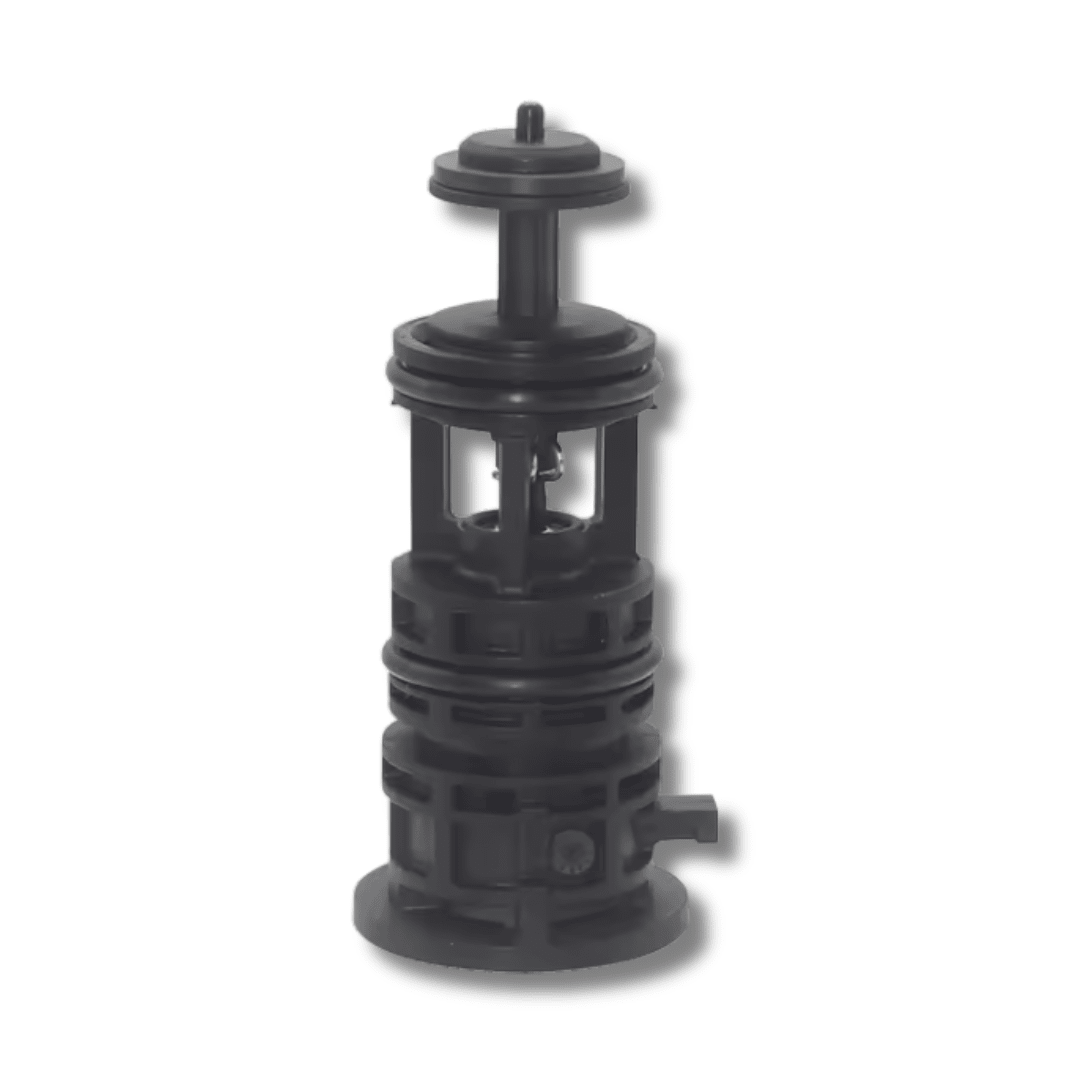

El cartucho para válvula de 3 vías Chaffoteaux / Ariston es un componente hidráulico interno diseñado para controlar el desvío del flujo de agua dentro de la caldera entre el circuito de calefacción y el circuito de agua caliente sanitaria (ACS).
Esta pieza se instala en el interior o parte inferior del conjunto de la válvula de 3 vías y trabaja en conjunto con el actuador o motor eléctrico. Cuando el motor recibe la señal de la placa electrónica, acciona el mecanismo del cartucho, permitiendo cambiar hidráulicamente la dirección del agua según la demanda de calefacción o agua caliente sanitaria.
No corresponde al motor eléctrico de la válvula de 3 vías, sino al mecanismo hidráulico interno móvil que realiza físicamente el cambio de flujo.
CARACTERÍSTICAS PRINCIPALES
- Cartucho interno para válvula de 3 vías.
- Aplicación en calderas Chaffoteaux y Ariston.
- Componente hidráulico del sistema desviador.
- Permite alternar el flujo entre calefacción y ACS.
- Trabaja en conjunto con el motor o actuador de la válvula.
- Se instala en el cuerpo hidráulico de la válvula de 3 vías.
- Incorpora elementos móviles y sellos para realizar el desvío del agua.
- Diseño compacto para instalación dentro de la caldera.
- Repuesto utilizado en mantenimiento y reparación del grupo hidráulico.
- Fabricado para trabajar bajo las condiciones de temperatura y presión del circuito de la caldera.
ESPECIFICACIONES TÉCNICAS
- Tipo: Cartucho / inserto hidráulico de válvula de 3 vías.
- Aplicación: Calderas murales.
- Marcas compatibles: Chaffoteaux / Ariston.
- SKU: 16066005.
- Función: Desvío hidráulico del flujo de agua.
- Circuitos controlados: Calefacción / agua caliente sanitaria.
- Accionamiento: Mediante motor o actuador externo.
- Instalación: Interior del cuerpo de la válvula de 3 vías.
- Material principal: Polímero técnico y componentes internos resistentes a temperatura.
- Sellado: Juntas tóricas / O-rings.
- Tipo de repuesto: Componente hidráulico.
COMPATIBILIDAD
Utilizado en diferentes modelos de calderas Chaffoteaux y Ariston, incluyendo algunas versiones de:
- CLAS.
- GENUS.
- TALIA.
- URBIA.
- NIAGARA.
- MIRA.
- Otros modelos compatibles con el mismo conjunto hidráulico.
La compatibilidad debe confirmarse mediante el modelo exacto de la caldera y la referencia del repuesto.
SÍNTOMAS DE FALLA
Un cartucho de válvula de 3 vías defectuoso puede provocar:
- La caldera no cambia correctamente entre calefacción y ACS.
- Radiadores que se calientan al utilizar agua caliente sanitaria.
- Falta de calefacción.
- Falta o inestabilidad de agua caliente.
- Válvula de 3 vías trabada.
- Pérdidas de agua por desgaste de los sellos.
- Funcionamiento irregular del grupo hidráulico.
DIMENSIONES DEL PRODUCTO
Por la pieza que muestras, para efectos de ficha web y configuración logística yo usaría aproximadamente:
- Largo / alto: 11 cm.
- Ancho: 4 cm.
- Profundidad: 4 cm.
PESO
- Peso aproximado del producto: 0,08 kg.
- Peso recomendado para despacho: 0,10 kg.
IMPORTANTE
Este producto corresponde únicamente al cartucho hidráulico de la válvula de 3 vías.
No incluye motor ni actuador eléctrico.
Antes de reemplazarlo, se recomienda verificar el modelo de la caldera, las dimensiones del cartucho y la configuración del cuerpo de válvula instalado.
