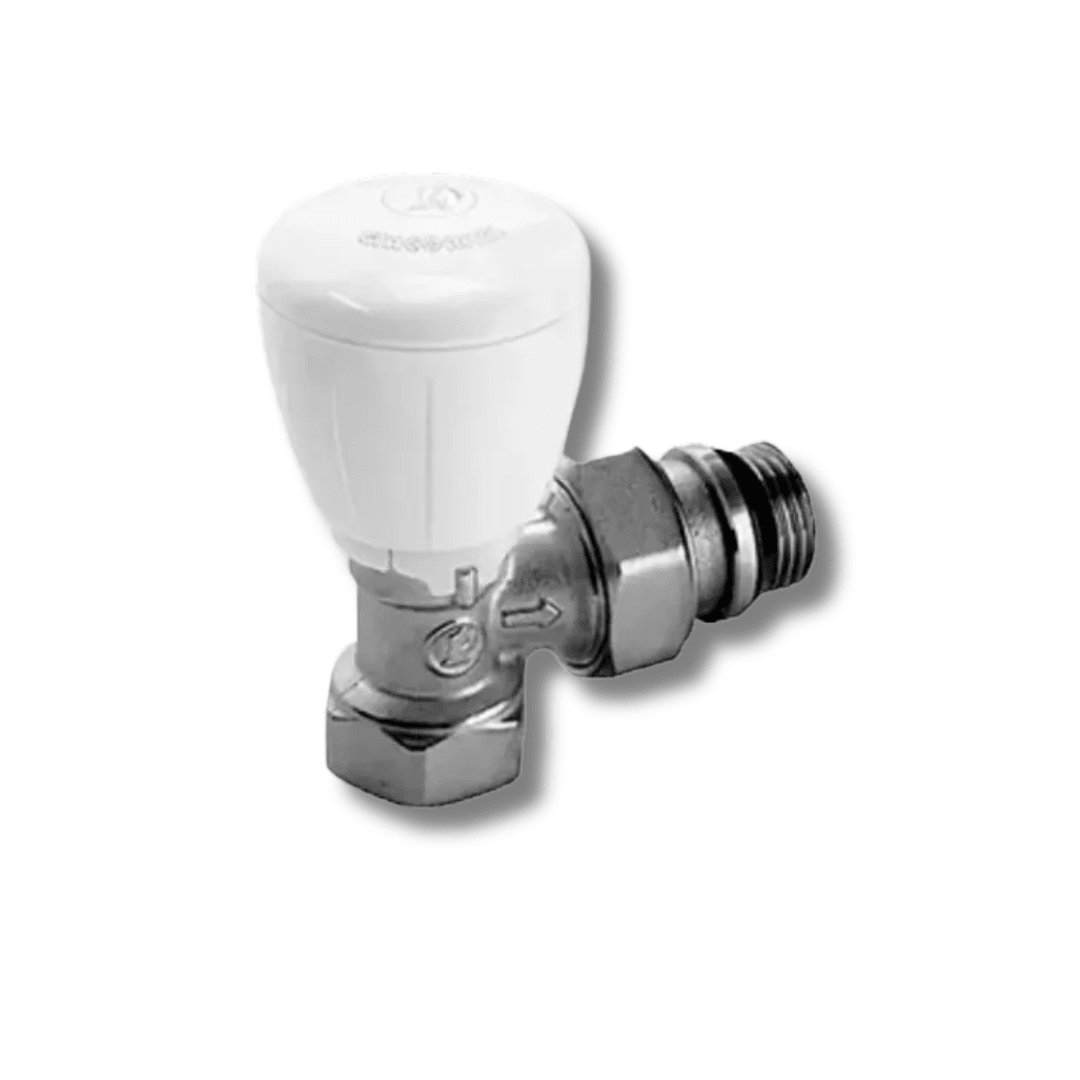

VÁLVULA TERMOSTATIZABLE ANGULAR GIACOMINI R421TG 1/2" – PARA RADIADOR

VÁLVULA TERMOSTATIZABLE ANGULAR GIACOMINI R421TG 1/2" – PARA RADIADOR

La Válvula Termostatizable Angular Giacomini R421TG de 1/2" está diseñada para controlar y regular el caudal de agua que circula hacia radiadores en sistemas de calefacción central.

Su configuración angular o a escuadra permite realizar una instalación compacta y ordenada, especialmente cuando la tubería de calefacción llega desde la pared.

La válvula puede utilizarse inicialmente mediante su volante manual micrométrico y posteriormente transformarse en una regulación automática instalando un cabezal termostático Giacomini compatible.

Esto permite controlar la temperatura ambiente de cada habitación de forma independiente, ayudando a evitar sobrecalentamientos y optimizar el consumo energético del sistema de calefacción.

CARACTERÍSTICAS PRINCIPALES

- Marca: Giacomini.
- Modelo: R421TG.
- Código medida 1/2": R421X133.
- Tipo: Válvula termostatizable para radiador.
- Configuración: Angular / a escuadra.
- Medida: 1/2".
- Conexiones: 1/2" M x 1/2" H.
- Rosca: G / ISO 228.
- Acabado: Latón cromado.
- Regulación mediante volante micrométrico.
- Preparada para instalar cabezal termostático Giacomini.
- Permite regulación manual o automática.
- Diseñada para sistemas de calefacción por agua caliente.
- Compatible con agua y soluciones glicoladas.
- Construcción robusta para instalaciones de calefacción.

ESPECIFICACIONES TÉCNICAS

- Marca: Giacomini.
- Serie: R421TG.
- Código: R421X133.
- Tipo: Válvula micrométrica termostatizable.
- Diseño: Angular.
- Conexión: 1/2" M x 1/2" H.
- Tipo de rosca: G – ISO 228.
- Rango de temperatura: 5 a 110 °C.
- Presión máxima con volante manual: 16 bar.
- Presión máxima con cabezal termostático o electrotérmico: 10 bar.
- Presión diferencial máxima con cabezal termostático para 1/2": 1,4 bar.
- Fluido compatible: Agua.
- Soluciones glicoladas compatibles: Hasta 30%.
- Material del cuerpo: Latón UNI EN 12165 CW617N.
- Acabado: Cromado.
- Eje de accionamiento: Acero inoxidable.
- Volante manual: ABS.
- Juntas de estanqueidad: EPDM.
- Instalación: Radiadores de calefacción.

FUNCIONAMIENTO

La válvula regula la cantidad de agua caliente que ingresa al radiador.

Mediante el volante manual es posible modificar el caudal de forma micrométrica, aumentando o reduciendo la entrega de calor del radiador.

Además, el mecanismo está preparado para sustituir el mando manual por un cabezal termostático Giacomini compatible.

Con un cabezal termostático instalado, la válvula puede regular automáticamente el caudal de agua de acuerdo con la temperatura ambiente seleccionada.

Cuando la habitación alcanza la temperatura configurada, el cabezal reduce progresivamente el paso de agua hacia el radiador.

Cuando la temperatura ambiente disminuye, vuelve a aumentar el caudal.

Esto permite mantener una temperatura más estable y utilizar únicamente la energía necesaria en cada habitación.

APLICACIONES

- Radiadores de calefacción.
- Sistemas de calefacción central.
- Instalaciones hidrónicas.
- Viviendas.
- Departamentos.
- Oficinas.
- Locales comerciales.
- Sistemas con calderas murales.
- Sistemas con calderas de pie.
- Bombas de calor con distribución mediante radiadores.

IDEAL PARA INSTALACIÓN ANGULAR

Su diseño a escuadra es especialmente adecuado cuando:

- La tubería sale desde la pared.
- Se necesita conectar lateralmente el radiador.
- Se busca una instalación compacta.
- Se quiere evitar tubería innecesaria alrededor del radiador.

REGULACIÓN TERMOSTÁTICA

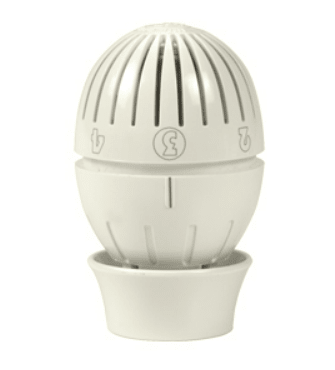

La válvula R421TG está preparada para trabajar con cabezales termostáticos Giacomini compatibles.

Esto permite transformar una regulación manual en un sistema automático de control de temperatura sin necesidad de reemplazar el cuerpo completo de la válvula.

El uso de regulación termostática puede ayudar a:

- Evitar sobrecalentamientos.
- Mantener una temperatura ambiente estable.
- Controlar individualmente cada habitación.
- Reducir consumo energético innecesario.
- Mejorar el confort térmico.
- Optimizar el funcionamiento general de la calefacción.

BENEFICIOS

- Regulación micrométrica del caudal.
- Preparada para cabezal termostático.
- Control individual del radiador.
- Diseño angular compacto.
- Cuerpo de latón cromado.
- Eje interno de acero inoxidable.
- Juntas EPDM resistentes.
- Temperatura máxima de 110 °C.
- Presión máxima de hasta 16 bar con volante manual.
- Compatible con agua y glicol hasta 30%.
- Adecuada para instalaciones residenciales y comerciales.
- Permite evolucionar fácilmente hacia regulación termostática.

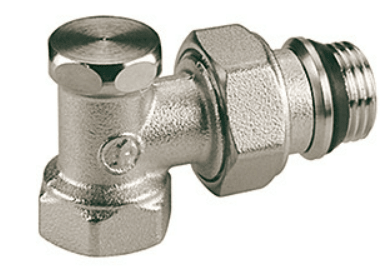

DETENTOR RECOMENDADO

Para realizar un correcto equilibrado hidráulico del radiador, Giacomini indica como detentor angular correspondiente:

- Giacomini R14TG.

El uso conjunto de válvula y detentor permite regular correctamente la circulación del agua a través del radiador y facilita futuras labores de mantenimiento.

DIMENSIONES DEL PRODUCTO

Dimensiones oficiales aproximadas según plano técnico Giacomini para R421X133:

- Altura H: 78 mm.
- Distancia I: 53 mm.
- Dimensión J: 23 mm.
- Dimensión K: 26 mm.
- Largo L: 74 mm.
- Dimensión M: 42 mm.
- Ancho W: 30 mm.
- Conexiones: 1/2" x 1/2".

PESO DEL PRODUCTO

- Peso aproximado: 0,30 kg.

DIMENSIONES DEL EMBALAJE

Dimensiones aproximadas:

- Largo: 11 cm.
- Ancho: 8 cm.
- Alto: 6 cm.

PESO CON EMBALAJE

- Peso aproximado: 0,35 kg.

IMPORTANTE

MODELO:

GIACOMINI R421TG

CÓDIGO 1/2":

R421X133

CONEXIÓN:

1/2" M x 1/2" H – ISO 228

TIPO:

ANGULAR / A ESCUADRA

TEMPERATURA DE TRABAJO:

5 A 110 °C

PRESIÓN MÁXIMA:

16 BAR CON VOLANTE MANUAL

10 BAR CON CABEZAL TERMOSTÁTICO O ELECTROTÉRMICO

La válvula incluye mando manual micrométrico y está preparada para la posterior instalación de un cabezal termostático Giacomini compatible.

No se debe confundir una válvula termostatizable con un cabezal termostático. El cabezal es un componente independiente que se instala sobre la válvula para controlar automáticamente la temperatura ambiente.

Antes de instalar se debe verificar la medida de las conexiones, orientación de la tubería y compatibilidad con el radiador.

Las dimensiones indicadas corresponden a la documentación técnica Giacomini para la versión R421X133 de 1/2". El peso del producto y las dimensiones y peso del embalaje son aproximados.
