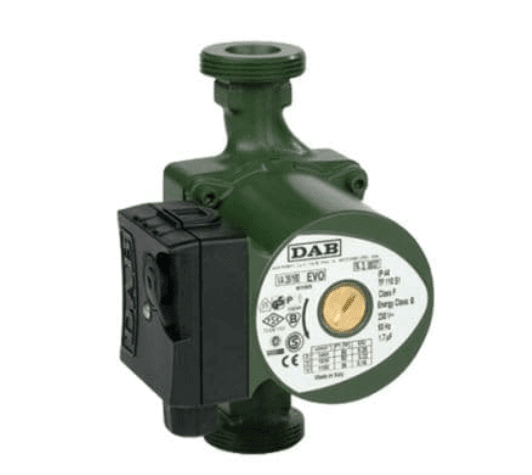

BOMBA CIRCULADORA DAB VA 55/130 DE 3 VELOCIDADES

La Bomba Circuladora DAB VA 55/130 está diseñada para mantener la circulación forzada del agua en circuitos cerrados de calefacción y climatización.

Su motor de rotor húmedo utiliza el propio fluido del sistema para lubricar y refrigerar sus componentes internos, proporcionando un funcionamiento silencioso y con poco mantenimiento.

Cuenta con tres velocidades seleccionables para adaptar el caudal y la presión a las características hidráulicas de cada instalación. Su distancia de 130 mm entre conexiones facilita el montaje en espacios reducidos y el reemplazo de circuladores con una medida equivalente.

DATOS TÉCNICOS

• Marca: DAB.
• Modelo: VA 55/130.
• Código de referencia: 60112936.
• Tipo: bomba circuladora de rotor húmedo.
• Alimentación eléctrica: 230 V.
• Frecuencia: 50 Hz.
• Velocidades: 3 niveles seleccionables.
• Potencia absorbida aproximada: 36, 58 y 70 W.
• Intensidad aproximada: 0,17, 0,26 y 0,30 A.
• Velocidad del motor aproximada: 930, 1.600 y 2.400 rpm.
• Caudal máximo aproximado: 3,6 m³/h.
• Altura máxima de impulsión: aproximadamente 5,5 a 6 m.
• Presión máxima de trabajo: 10 bar.
• Temperatura admisible del fluido: entre −10 °C y +110 °C.
• Grado de protección: IP44.
• Clase de aislamiento: F.
• Largo de instalación entre conexiones: 130 mm.
• Rosca del cuerpo de la bomba: G 1½”.
• Conexión a tubería: 1” mediante las uniones correspondientes.
• Capacitor aproximado: 1,7 µF / 450 V.

MATERIALES DE FABRICACIÓN

• Cuerpo hidráulico de hierro fundido.
• Carcasa del motor de aluminio fundido.
• Impulsor fabricado en tecnopolímero.
• Eje de acero inoxidable endurecido.
• Cojinetes de grafito.
• Rodamiento axial cerámico.
• Juntas de estanqueidad de EPDM.

APLICACIONES

• Sistemas de calefacción central.
• Circuitos de radiadores.
• Sistemas de calefacción por piso radiante.
• Circuitos cerrados de climatización.
• Circulación de agua técnica en instalaciones residenciales y comerciales.

Debido a que su cuerpo hidráulico es de hierro fundido, no debe utilizarse para recircular agua potable o agua caliente sanitaria sin confirmar previamente que los materiales de esta versión estén autorizados para ese uso.

FUNCIÓN

La bomba impulsa el agua calentada por la caldera hacia los radiadores, colectores o circuitos de piso radiante. Esto permite distribuir la energía térmica de manera uniforme y ayuda a evitar sectores con circulación insuficiente.

El selector de tres velocidades permite ajustar el funcionamiento según el tamaño del circuito, la cantidad de emisores y la resistencia hidráulica de la instalación.

BENEFICIOS

• Tres velocidades seleccionables.
• Funcionamiento silencioso gracias a su tecnología de rotor húmedo.
• Formato compacto de 130 mm.
• Permite adaptar la circulación a diferentes instalaciones.
• Construcción robusta para circuitos cerrados de calefacción.
• Bajo requerimiento de mantenimiento.
• Adecuada para radiadores y calefacción por piso radiante.
• Presión máxima de trabajo de hasta 10 bar.

SÍNTOMAS DE UNA POSIBLE FALLA

• Radiadores que no calientan o lo hacen de manera irregular.
• Falta de circulación en el circuito.
• Ruidos, zumbidos o vibraciones anormales.
• Sobrecalentamiento frecuente de la caldera.
• Bomba trabada después de un periodo prolongado sin funcionamiento.
• Fugas en las conexiones o en el cuerpo hidráulico.
• Motor energizado sin movimiento del agua.

Estos síntomas también pueden deberse a aire en la instalación, filtros obstruidos, válvulas cerradas, presión insuficiente o problemas eléctricos. Se recomienda efectuar un diagnóstico antes de reemplazar la bomba.

DIMENSIONES Y PESO APROXIMADOS DEL PRODUCTO

• Largo entre conexiones: 13 cm.
• Ancho máximo aproximado: 13,5 cm.
• Alto aproximado: 10 cm.
• Peso neto aproximado: 2,65 kg.

DIMENSIONES Y PESO APROXIMADOS PARA DESPACHO

• Largo: 19 cm.
• Ancho: 15 cm.
• Alto: 12 cm.
• Peso embalado aproximado: 2,9 kg.
• Cantidad de bultos: 1.

Estas medidas consideran la bomba protegida dentro de una caja de cartón. Si incluye uniones metálicas adicionales, el peso final del paquete puede aumentar.

IMPORTANTE

Antes de comprar, verifique que la bomba instalada tenga una distancia de 130 mm entre conexiones, alimentación de 230 V y roscas compatibles. La rosca del cuerpo G 1½” no debe confundirse con la conexión de 1” correspondiente al lado de la tubería en las uniones.

La DAB VA 55/130 pertenece a una generación anterior de circuladores. Si se utilizará un modelo moderno como reemplazo, deben compararse la distancia entre conexiones, la curva hidráulica, la altura máxima, el caudal y el tipo de rosca.

La instalación eléctrica e hidráulica debe ser realizada por un técnico calificado, respetando el sentido de circulación y manteniendo el eje del motor en posición horizontal.
