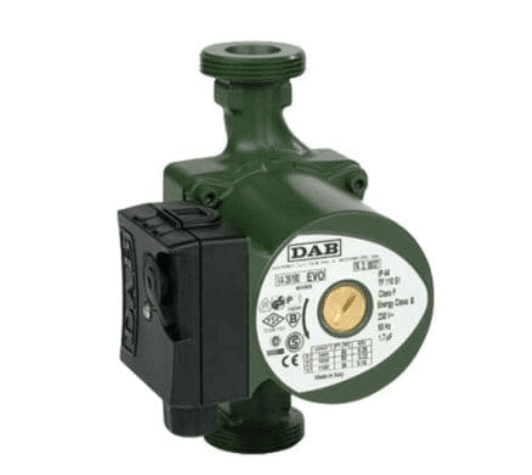

BOMBA CIRCULADORA DAB VA 65/130 DE 3 VELOCIDADES
BOMBA CIRCULADORA DAB VA 65/130 DE 3 VELOCIDADES
La Bomba Circuladora DAB VA 65/130 está diseñada para impulsar agua en circuitos cerrados de calefacción y climatización, manteniendo una circulación constante entre la caldera, las tuberías, los radiadores y otros emisores térmicos.
Su tecnología de rotor húmedo utiliza el propio líquido del circuito para lubricar y refrigerar sus componentes internos, permitiendo un funcionamiento silencioso y con bajo requerimiento de mantenimiento.
Cuenta con tres velocidades seleccionables y una altura máxima aproximada de 5,4 metros, características que permiten adaptar su rendimiento a las necesidades hidráulicas de instalaciones residenciales, comerciales y pequeños sistemas industriales.
DATOS TÉCNICOS
• Marca: DAB.
• Modelo: VA 65/130.
• Código de referencia: 60112962.
• Tipo: bomba circuladora de rotor húmedo.
• Alimentación eléctrica: 230 V monofásica.
• Frecuencia: 50 Hz.
• Velocidades: 3 niveles seleccionables.
• Potencia absorbida: 37, 59 y 78 W.
• Intensidad aproximada: 0,17, 0,26 y 0,34 A.
• Velocidad del motor: 880, 1.532 y 2.310 rpm.
• Caudal máximo aproximado: 4,2 m³/h.
• Altura máxima de impulsión: aproximadamente 5,4 m.
• Presión máxima de trabajo: 10 bar.
• Temperatura admisible del fluido: entre −10 °C y +110 °C.
• Grado de protección: IP44.
• Clase de aislamiento: F.
• Capacitor: 2 µF / 450 V.
• Largo de instalación entre conexiones: 130 mm.
• Rosca del cuerpo de la bomba: G 1½”.
• Conexión a tubería: 1” mediante las uniones correspondientes.
• Posición de instalación: eje del motor en sentido horizontal.
MATERIALES DE FABRICACIÓN
• Cuerpo hidráulico de hierro fundido.
• Carcasa del motor de aluminio fundido.
• Impulsor fabricado en tecnopolímero.
• Eje de acero inoxidable endurecido.
• Cojinetes de grafito lubricados por el líquido bombeado.
• Camisa protectora del rotor de acero inoxidable.
• Rodamiento axial cerámico.
• Juntas de estanqueidad de EPDM.
• Tapón de purga de aire de latón.
APLICACIONES
• Sistemas de calefacción central.
• Circuitos de radiadores.
• Sistemas de calefacción por piso radiante.
• Circuitos cerrados de climatización.
• Recirculación de agua técnica en instalaciones residenciales y comerciales.
• Instalaciones que necesiten una bomba compacta de 130 mm.
Debido a que esta bomba posee un cuerpo hidráulico de hierro fundido, no se recomienda para recirculación de agua potable o agua caliente sanitaria de consumo. Para esas aplicaciones debe utilizarse una bomba con cuerpo de bronce o acero inoxidable autorizada por el fabricante.
FUNCIÓN
La bomba circuladora impulsa el agua calentada por la caldera hacia los radiadores, colectores o circuitos de piso radiante. De esta manera, ayuda a mantener una distribución uniforme del calor y evita sectores con circulación insuficiente.
Sus tres velocidades permiten modificar el nivel de circulación de acuerdo con el tamaño del circuito, la cantidad de radiadores y la resistencia hidráulica de la instalación.
BENEFICIOS
• Tres velocidades seleccionables.
• Mayor capacidad hidráulica que la DAB VA 55/130.
• Funcionamiento silencioso gracias a su rotor húmedo.
• Diseño compacto con 130 mm entre conexiones.
• Permite ajustar el rendimiento según la instalación.
• Construcción robusta y resistente.
• Bajo requerimiento de mantenimiento.
• Adecuada para radiadores y calefacción por piso radiante.
• Presión máxima de trabajo de hasta 10 bar.
SÍNTOMAS DE UNA POSIBLE FALLA
• Radiadores que no calientan correctamente.
• Falta de circulación en una parte o en todo el circuito.
• Caldera que se sobrecalienta o se bloquea por falta de caudal.
• Ruidos, zumbidos o vibraciones anormales.
• Motor energizado sin movimiento del agua.
• Bomba trabada después de permanecer fuera de servicio.
• Fugas en el cuerpo o en las conexiones.
• Disminución del caudal o bajo rendimiento.
Estos síntomas también pueden originarse por aire en el circuito, filtros obstruidos, válvulas cerradas, baja presión, suciedad o problemas eléctricos. Se recomienda efectuar un diagnóstico antes de reemplazar la bomba.
DIMENSIONES Y PESO APROXIMADOS DEL PRODUCTO
• Largo entre conexiones: 13 cm.
• Ancho máximo aproximado: 10,5 cm.
• Alto aproximado: 12,4 cm.
• Peso neto aproximado: 2,65 kg.
DIMENSIONES Y PESO APROXIMADOS PARA DESPACHO
• Largo: 18 cm.
• Ancho: 15 cm.
• Alto: 14 cm.
• Peso embalado aproximado: 2,9 kg.
• Cantidad de bultos: 1.
Las medidas de despacho consideran la bomba protegida dentro de una caja de cartón. Si el producto incluye uniones metálicas, juntas u otros accesorios, el peso final puede aumentar.
IMPORTANTE
Antes de comprar, verifique que el equipo instalado corresponda efectivamente al modelo DAB VA 65/130 y que coincidan la alimentación eléctrica, la distancia de 130 mm entre conexiones y la rosca G 1½”.
No debe confundirse la rosca G 1½” del cuerpo de la bomba con la conexión de 1” correspondiente al lado de la tubería en las uniones.
La DAB VA 65/130 pertenece a una generación anterior de circuladores. Para reemplazarla por un modelo moderno deben compararse la distancia entre conexiones, la altura de impulsión, el caudal, la curva hidráulica y el diámetro de las roscas.
La instalación debe ser realizada por un técnico calificado, respetando el sentido de circulación indicado en el cuerpo y manteniendo el eje del motor en posición horizontal.
Tipo: Bomba circuladora de rotor húmedo
Longitud: 130 mm
Conexión hidráulica: 1 1/4" (según estándar del modelo VA 65)
Alimentación: 230 V – 50 Hz
Velocidades: 3 niveles ajustables
Clase de protección: IP44
Clase de aislamiento: F
Temperatura máxima de trabajo: 110 °C
