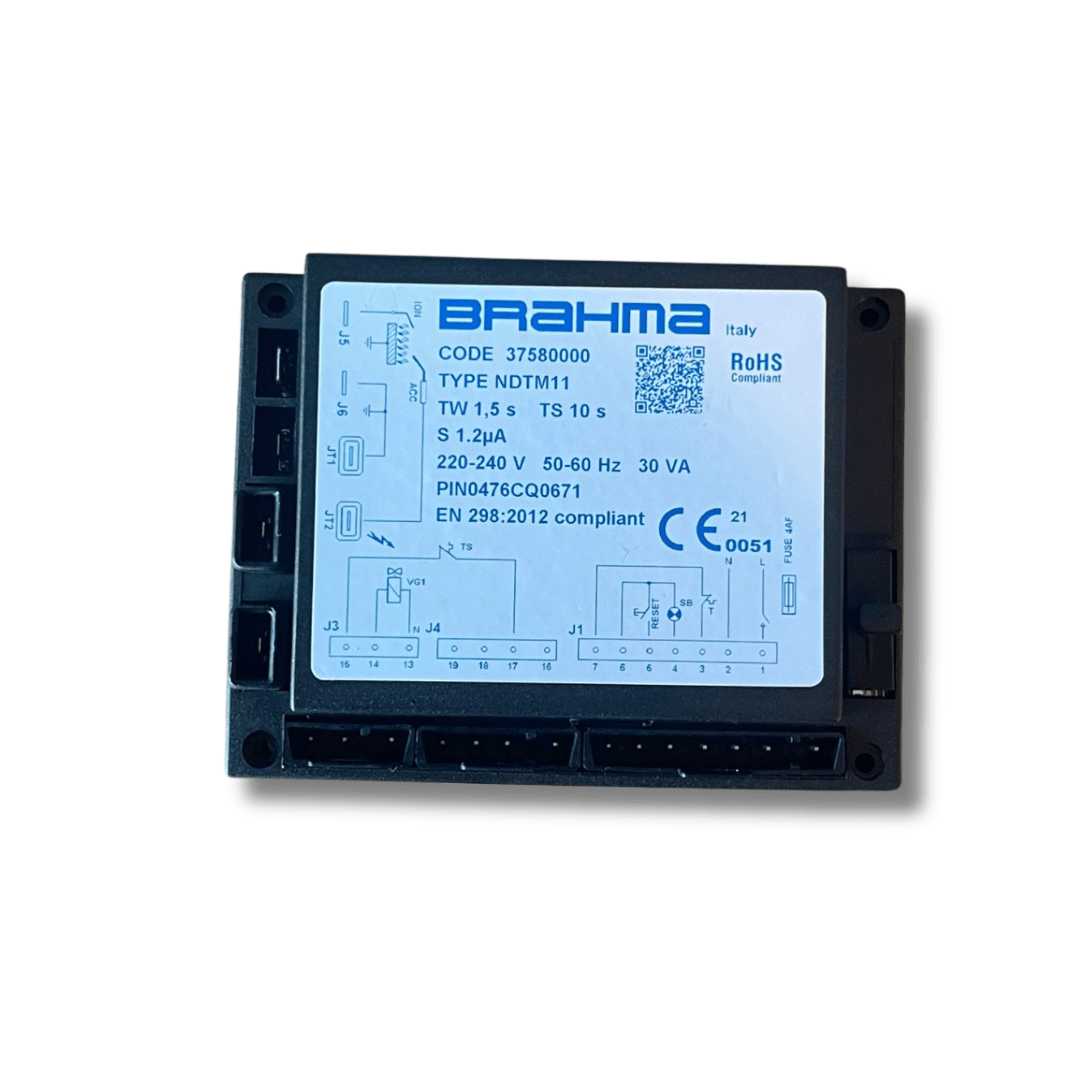

CONTROL BOX SIME RX IONO NEW AZUL – BRAHMA NDTM11 – 37580000
CONTROL BOX SIME RX IONO NEW AZUL – BRAHMA NDTM11 – 37580000
El Control Box Brahma NDTM11, código 37580000, es un módulo electrónico de encendido diseñado para calderas SIME con sistema RX IONO NEW.
Su función principal es gestionar la secuencia automática de encendido del quemador, supervisar la presencia de llama mediante ionización y actuar sobre el sistema de seguridad cuando se detecta una falla de encendido o pérdida de llama.
Este componente es fundamental para el funcionamiento seguro y confiable de la caldera, ya que coordina el encendido y la supervisión de combustión, ayudando a evitar el paso de gas cuando no existe una llama correctamente establecida.
CARACTERÍSTICAS PRINCIPALES
- Control Box electrónico para calderas SIME.
- Marca: Brahma.
- Modelo: NDTM11.
- Código: 37580000.
- Aplicación: SIME RX IONO NEW.
- Color: Azul.
- Gestiona el encendido automático del quemador.
- Supervisa la presencia de llama mediante ionización.
- Interrumpe el suministro de gas ante fallas de encendido.
- Controla la secuencia de seguridad del quemador.
- Compatible con sensores y dispositivos de seguridad del sistema.
- Diseñado para funcionamiento automático.
- Repuesto ideal para mantenimiento y reparación profesional.
ESPECIFICACIONES TÉCNICAS
- Marca: Brahma.
- Modelo: NDTM11.
- Código: 37580000.
- Tipo: Módulo electrónico de encendido / Control Box.
- Aplicación: Calderas SIME RX IONO NEW.
- Tensión de alimentación: 220–240 V.
- Frecuencia: 50–60 Hz.
- Consumo: 30 VA.
- Tiempo de espera / encendido TW: 1,5 s.
- Tiempo de seguridad TS: 10 s.
- Sensibilidad de llama: ≥ 1,2 µA.
- Método de detección de llama: Ionización.
- Función de seguridad: Corte automático ante ausencia de llama.
- Normativa: EN 298:2012.
- Certificaciones: CE / RoHS.
- Instalación: Interior de la caldera.
- Condición: Producto nuevo.
FUNCIONES PRINCIPALES
- Gestionar la secuencia de encendido.
- Activar el sistema de ignición.
- Supervisar la presencia de llama.
- Controlar el tiempo de seguridad.
- Interrumpir el suministro de gas ante falla.
- Coordinar el funcionamiento con válvulas de seguridad.
- Recibir señal del electrodo de ionización.
- Mantener el funcionamiento del quemador mientras exista una señal de llama correcta.
- Generar bloqueo de seguridad cuando corresponde.
FUNCIONAMIENTO
Al recibir una demanda de funcionamiento, el Control Box inicia la secuencia de encendido del quemador.
Durante este proceso activa el sistema de ignición y controla el tiempo establecido para que se genere la llama.
Una vez encendido el quemador, el sistema supervisa la señal de ionización. Si la señal es correcta, mantiene habilitado el funcionamiento.
Si la llama no aparece dentro del tiempo de seguridad o se pierde durante el funcionamiento, el módulo actúa sobre el sistema de seguridad y corta el suministro de gas.
COMPATIBILIDAD
Compatible con calderas SIME equipadas con sistema:
- RX IONO NEW.
- Otros equipos que utilicen específicamente el módulo Brahma NDTM11 código 37580000.
La compatibilidad exacta debe confirmarse mediante el modelo de caldera y el código del Control Box instalado.
SÍNTOMAS DE FALLA
- La caldera no enciende.
- No se genera secuencia de ignición.
- El quemador enciende y se apaga inmediatamente.
- Bloqueos frecuentes.
- No reconoce la llama.
- No activa correctamente la válvula de gas.
- Fallas intermitentes de encendido.
- Sistema sin respuesta.
- Pérdida de señal de ionización.
- Control Box que no rearma correctamente.
BENEFICIOS
- Encendido automático y seguro.
- Supervisión electrónica de llama.
- Protección frente a ausencia de combustión.
- Compatible con sistemas SIME RX IONO NEW.
- Repuesto Brahma de alta confiabilidad.
- Cumplimiento de normas de seguridad.
- Ideal para reparación y mantenimiento profesional.
- Ayuda a recuperar el funcionamiento original del sistema de encendido.
DIMENSIONES DEL PRODUCTO
Dimensiones aproximadas:
- Largo: 13 cm.
- Ancho: 9 cm.
- Alto: 6 cm.
PESO DEL PRODUCTO
- Peso aproximado: 0,30 kg.
DIMENSIONES DEL EMBALAJE
- Largo: 17 cm.
- Ancho: 13 cm.
- Alto: 9 cm.
PESO CON EMBALAJE
- Peso aproximado: 0,40 kg.
IMPORTANTE
Antes de realizar el reemplazo, se recomienda verificar que el módulo instalado corresponda exactamente al modelo Brahma NDTM11 y al código 37580000.
También se recomienda revisar el electrodo de ionización, cableado, válvula de gas, conexiones eléctricas y puesta a tierra, ya que una falla en estos componentes puede generar síntomas similares a un Control Box defectuoso.
La instalación debe ser realizada por personal técnico calificado.
