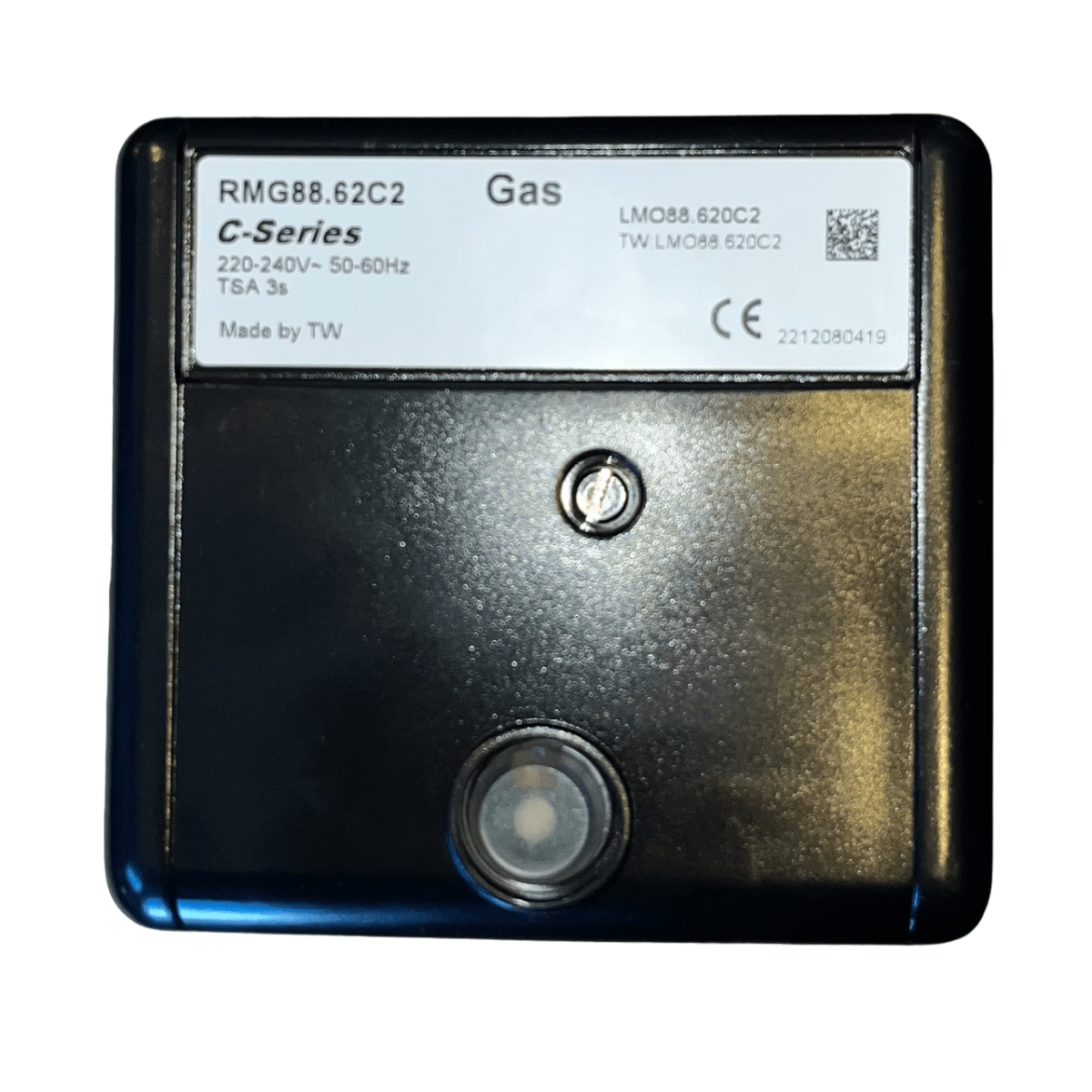

PROGRAMADOR DE LLAMA RIELLO RMG88.62C2 – CONTROL DE QUEMADOR A GAS
SIEMENSPROGRAMADOR DE LLAMA RIELLO RMG88.62C2 – CONTROL DE QUEMADOR A GAS
El programador de llama Riello RMG88.62C2 es un control electrónico basado en microcontrolador, diseñado para la supervisión y gestión segura de quemadores de gas de tiro forzado de una o varias etapas en funcionamiento intermitente.
Su función principal es coordinar la secuencia de encendido, supervisar la presencia de llama y controlar los distintos dispositivos de seguridad asociados al quemador, como presostatos de aire, presostatos de gas, termostatos y sistema de detección de llama.
Este componente permite mantener una secuencia de combustión controlada y segura, bloqueando el funcionamiento del quemador cuando detecta una condición anormal o ausencia de llama.
CARACTERÍSTICAS PRINCIPALES
- Programador de llama para quemadores a gas.
- Modelo: RMG88.62C2.
- Aplicación en quemadores Riello.
- Control basado en microcontrolador.
- Compatible con quemadores de tiro forzado.
- Apto para quemadores de una o varias etapas.
- Diseñado para funcionamiento intermitente.
- Supervisa la secuencia de encendido.
- Controla la presencia de llama.
- Gestiona dispositivos de seguridad.
- Permite desbloqueo a distancia.

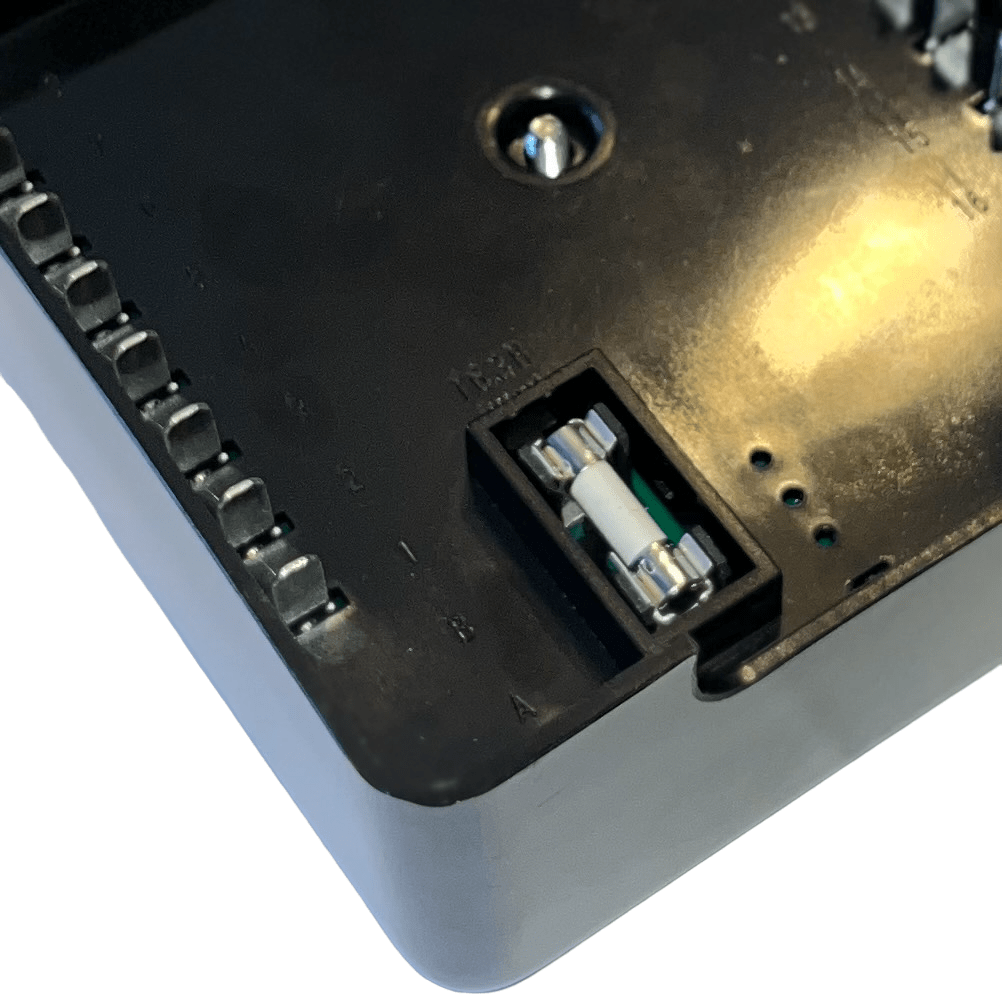

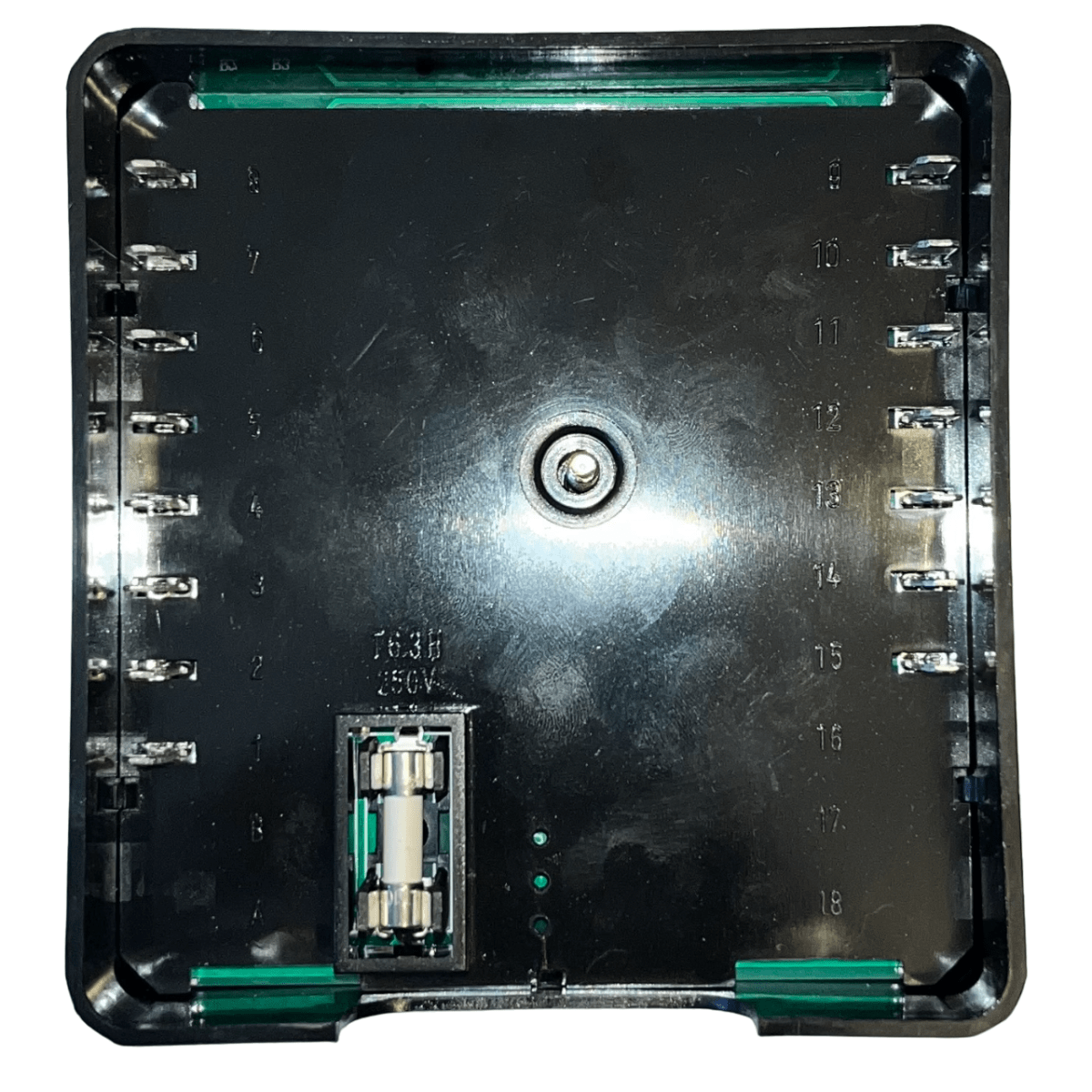

- Incorpora fusible de protección.
- Producto nuevo.
ESPECIFICACIONES TÉCNICAS
- Marca de aplicación: Riello.
- Modelo: RMG88.62C2.
- Tipo: Programador / control de llama.
- Aplicación: Quemadores de gas.
- Tipo de control: Microcontrolador.
- Tensión de red: AC 230 V -15 % / +10 %.
- Frecuencia de red: 50/60 Hz ±6 %.
- Fusible integrado: T6,3H 250 V.
- Consumo de energía: 20 VA.
- Grado de protección: IP20.
- Clase de seguridad: I.
- Par máximo tornillo M4: 0,8 Nm.
- Peso aproximado: 260 g.
- Funcionamiento: Intermitente.
- Compatibilidad: Quemadores de una o varias etapas.
LONGITUD MÁXIMA DE CABLES
- Termostato: Máx. 20 m a 100 pF/m.
- Presostato de aire: Máx. 1 m a 100 pF/m.
- CPI: Máx. 1 m a 100 pF/m.
- Presostato de gas: Máx. 20 m a 100 pF/m.
- Detector de llama: Máx. 1 m.
- Desbloqueo a distancia: Máx. 20 m a 100 pF/m.
FUNCIONAMIENTO
El programador RMG88.62C2 controla la secuencia completa del quemador.
Durante el proceso de arranque, verifica las condiciones de seguridad antes de permitir el encendido. Luego controla la activación del sistema de ignición, la apertura de las válvulas de gas y la presencia de llama.
Si no se detecta una llama estable o alguno de los dispositivos de seguridad informa una condición incorrecta, el programador interrumpe la secuencia y bloquea el quemador para evitar un funcionamiento inseguro.
APLICACIONES
- Quemadores Riello a gas.
- Quemadores de tiro forzado.
- Quemadores de una etapa.
- Quemadores de varias etapas.
- Calderas industriales y comerciales.
- Sistemas de calefacción con quemador independiente.
SÍNTOMAS DE FALLA
- El quemador no inicia la secuencia de encendido.
- Bloqueos repetitivos.
- No habilita la válvula de gas.
- No reconoce la señal de llama.
- Secuencia de encendido incompleta.
- Fallas de comunicación con presostatos.
- No responde al desbloqueo.
- Funcionamiento irregular del quemador.
- Ausencia de alimentación hacia componentes controlados.
BENEFICIOS
- Control seguro de la combustión.
- Supervisión electrónica mediante microcontrolador.
- Compatible con distintos sistemas de seguridad.
- Protección automática frente a ausencia de llama.
- Control de quemadores de una o varias etapas.
- Permite desbloqueo a distancia.
- Diseño específico para sistemas de combustión a gas.
- Ideal para mantenimiento y reparación profesional.
DIMENSIONES DEL PRODUCTO
Dimensiones aproximadas:
- Largo: 13 cm.
- Ancho: 10 cm.
- Alto: 6 cm.
PESO DEL PRODUCTO
- Peso aproximado: 0,26 kg.
DIMENSIONES DEL EMBALAJE
- Largo: 17 cm.
- Ancho: 14 cm.
- Alto: 9 cm.
PESO CON EMBALAJE
- Peso aproximado: 0,40 kg.
IMPORTANTE
Antes de realizar el reemplazo, se recomienda verificar que el modelo instalado corresponda exactamente a RMG88.62C2 y confirmar la compatibilidad con el quemador y su esquema eléctrico.
La instalación y configuración de este componente debe ser realizada por personal técnico capacitado, debido a que forma parte del sistema de seguridad y control de combustión del quemador.
