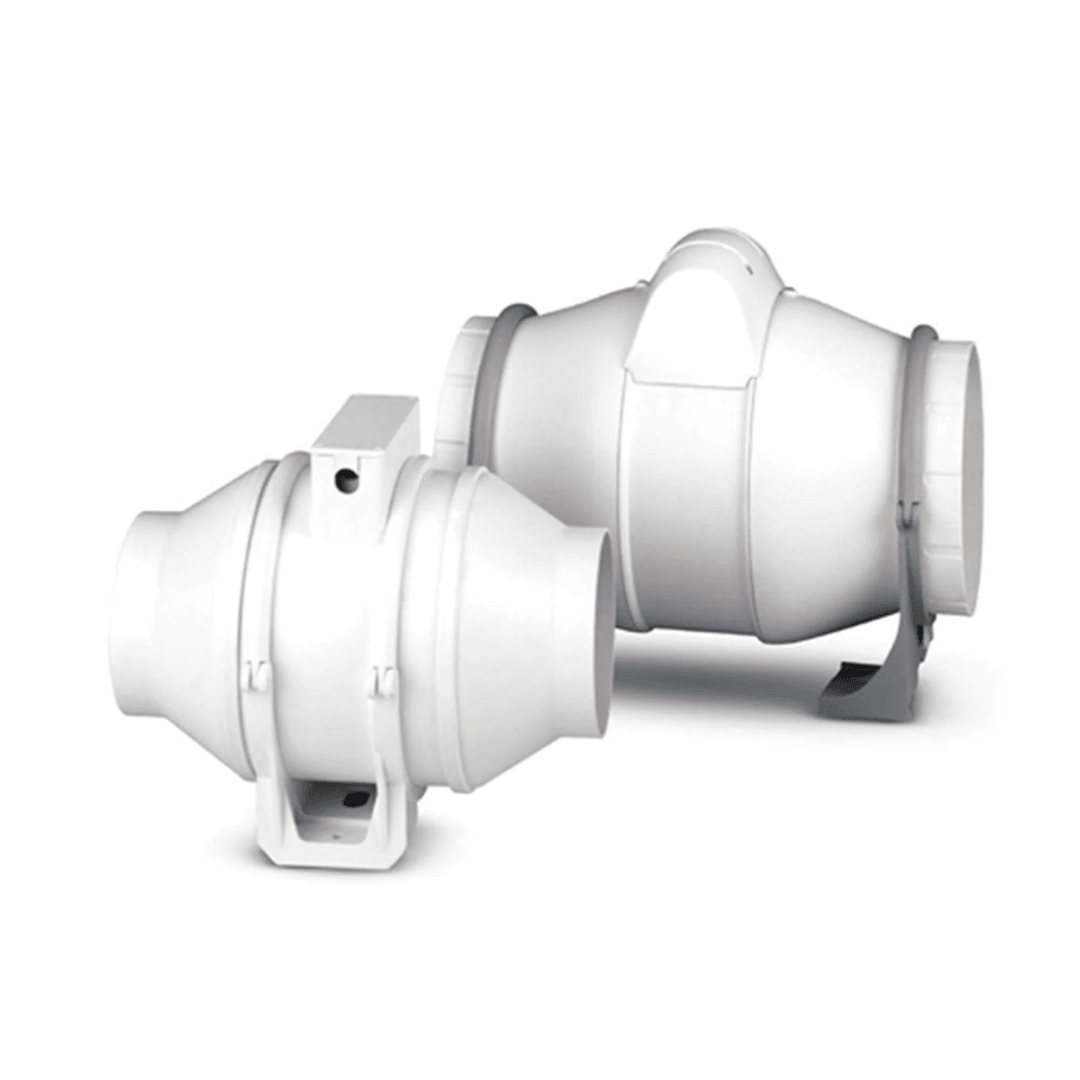

EXTRACTOR DE DUCTO EN LÍNEA ELICENT AXM 150 70W – 340/480 M³/H
EXTRACTOR DE DUCTO EN LÍNEA ELICENT AXM 150 70W – 340/480 M³/H
El extractor de ducto Elicent AXM 150 es un ventilador helicocentrífugo de alto rendimiento diseñado para la extracción, impulsión y renovación de aire mediante conductos circulares de 150 mm.
Su tecnología de flujo mixto combina las características de un ventilador axial y uno centrífugo, ofreciendo un caudal elevado y una buena capacidad para superar la resistencia generada por ductos, curvas, rejillas y otros elementos del sistema de ventilación.
Incorpora un motor asíncrono de dos velocidades que permite seleccionar un caudal de 340 o 480 m³/h. Su estructura compacta facilita la instalación en falsos cielos, entretechos, shafts, armarios técnicos y otros lugares donde el espacio disponible es reducido.
CARACTERÍSTICAS PRINCIPALES:
Extractor helicocentrífugo para instalación en línea.
Compatible con ductos circulares de 150 mm.
Motor asíncrono de dos velocidades.
Caudal seleccionable de 340 o 480 m³/h.
Buen rendimiento frente a la resistencia de los conductos.
Cuerpo e impulsor fabricados en plástico de alta resistencia.
Diseño compacto para instalaciones con espacio reducido.
Motor equipado con rodamientos de bolas.
Protección térmica incorporada.
Caja de conexiones eléctrica exterior.
Protección eléctrica IP44.
Funcionamiento eficiente y de bajo nivel sonoro.
Instalación horizontal o vertical.
Bloque motor desmontable para facilitar el mantenimiento.
Fabricado en Italia.
ESPECIFICACIONES TÉCNICAS:
Marca: Elicent
Modelo: AXM 150
Código de fabricante: 4AX0004
Tipo: extractor helicocentrífugo en línea
Diámetro nominal: 150 mm
Equivalencia aproximada: 6 pulgadas
Caudal en velocidad baja: 340 m³/h
Caudal en velocidad alta: 480 m³/h
Velocidad de giro: 2.000 / 2.700 RPM
Potencia nominal: 70 W
Alimentación eléctrica: 220–240 V
Frecuencia: 50 Hz
Corriente: 0,27 / 0,36 A
Cantidad de velocidades: 2
Nivel de presión sonora: aproximadamente 50 dB(A) a 3 metros
Nivel de potencia sonora: aproximadamente 66 dB(A)
Grado de protección: IP44
Clase de aislamiento del motor: B
Protección térmica: incorporada
Temperatura máxima del aire: 40 °C
Material: plástico y polipropileno de alta resistencia
Peso neto aproximado: 3,2 kg
País de fabricación: Italia
DIMENSIONES DEL PRODUCTO:
Largo total: 293,4 mm
Ancho máximo: 180 mm
Altura máxima del motor: 244 mm
Diámetro de entrada: 150 mm
Diámetro de salida: 150 mm
Peso neto aproximado: 3,2 kg
DIMENSIONES Y PESO CON EMBALAJE:
Largo: 32 cm
Ancho: 26 cm
Alto: 20 cm
Peso aproximado con embalaje: 3,7 kg
Las dimensiones y el peso del embalaje son aproximados y pueden variar ligeramente según la protección utilizada para el despacho.
APLICACIONES RECOMENDADAS:
Baños de uso intensivo
Cocinas con aire previamente filtrado
Lavanderías
Oficinas y locales comerciales
Bodegas y sótanos
Falsos cielos y entretechos
Invernaderos y salas de cultivo
Talleres y recintos técnicos
Sistemas de transferencia de aire
Extracción centralizada desde diferentes ambientes
Impulsión y renovación de aire mediante ductos
BENEFICIOS PRINCIPALES:
Proporciona un caudal máximo de hasta 480 m³/h.
Permite seleccionar entre dos velocidades.
Supera mejor la resistencia de ductos y accesorios.
Ocupa poco espacio dentro de la instalación.
Su carcasa plástica no se oxida.
Facilita la limpieza y el mantenimiento.
Puede instalarse en diferentes posiciones.
Es adecuado para funcionamiento frecuente o continuo.
Entrega una ventilación potente en un formato compacto.
IMPORTANTE:
El AXM 150 incorpora un motor de dos velocidades, pero el interruptor o selector externo puede no estar incluido. La velocidad debe seleccionarse mediante una conexión eléctrica adecuada, respetando el diagrama del fabricante. No se deben energizar ambas velocidades simultáneamente.
Este extractor está diseñado principalmente para transportar aire limpio. Si se instala en cocinas o ambientes con grasa, polvo u otras partículas, se debe colocar un sistema de filtración apropiado antes del ventilador.
No está diseñado para evacuar gases de combustión, humo de incendio, vapores corrosivos ni aire con temperaturas superiores a 40 °C. La instalación eléctrica y la fijación a los ductos deben ser realizadas por personal competente.
