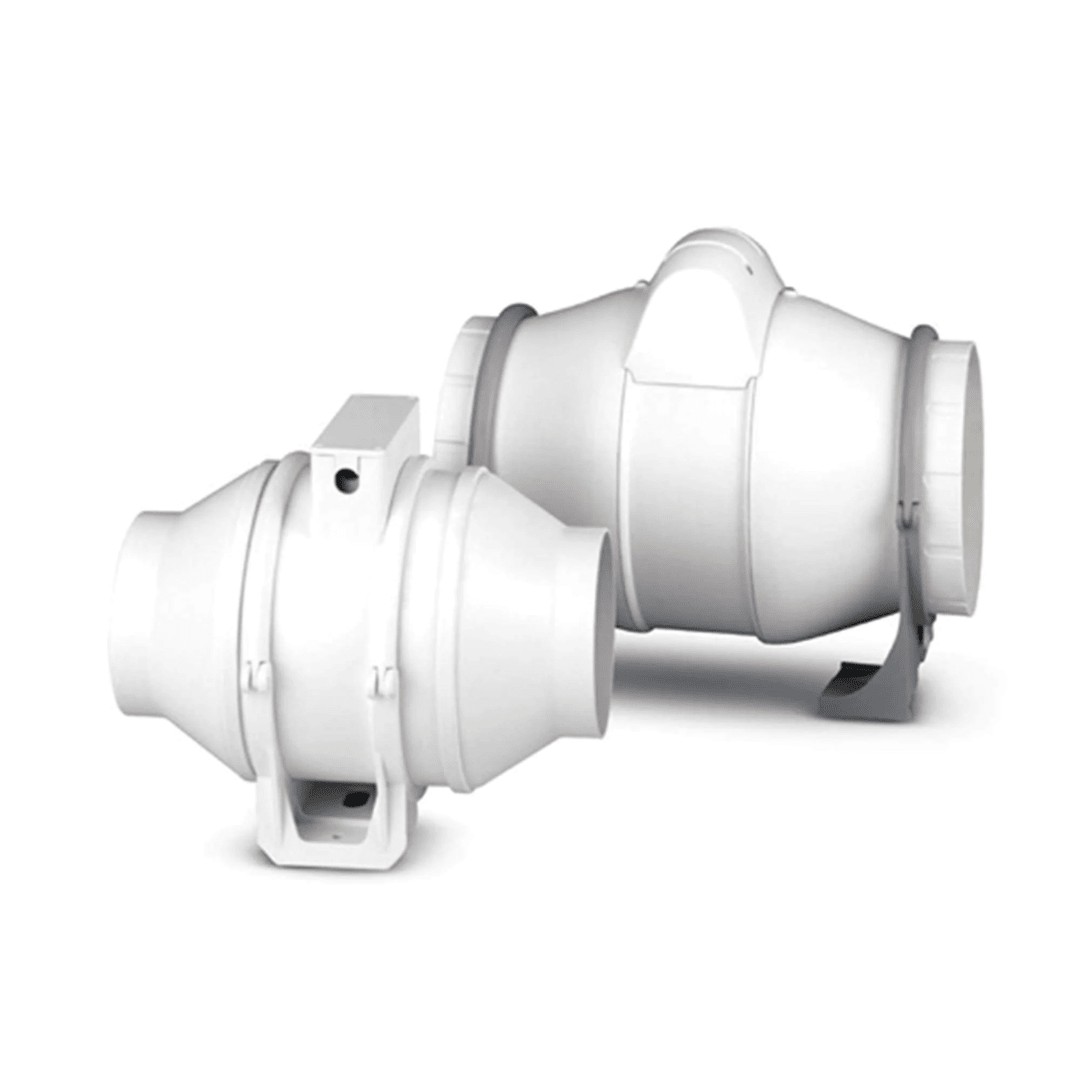

EXTRACTOR DE DUCTO EN LÍNEA ELICENT AXM 200 75W – 720/820/910 M³/H
EXTRACTOR DE DUCTO EN LÍNEA ELICENT AXM 200 75W – 720/820/910 M³/H
El extractor de ducto Elicent AXM 200 es un ventilador helicocentrífugo de alto rendimiento diseñado para la extracción, impulsión y renovación de aire mediante conductos circulares de 200 mm.
Su tecnología de flujo mixto combina las características de un ventilador axial y uno centrífugo, proporcionando un caudal elevado y una buena capacidad para superar la resistencia generada por ductos, curvas, rejillas, filtros y otros componentes del sistema.
Incorpora un motor asíncrono de tres velocidades que permite seleccionar un caudal de 720, 820 o 910 m³/h. Su diseño compacto facilita la instalación en falsos cielos, entretechos, shafts y recintos técnicos donde se necesita una ventilación potente sin ocupar demasiado espacio.
CARACTERÍSTICAS PRINCIPALES:
Extractor helicocentrífugo para instalación en línea.
Compatible con ductos circulares de 200 mm.
Motor asíncrono de tres velocidades.
Caudal seleccionable de 720, 820 o 910 m³/h.
Alto rendimiento frente a la resistencia de los conductos.
Cuerpo e impulsor fabricados en plástico de alta resistencia.
Diseño compacto para instalaciones con espacio reducido.
Motor equipado con rodamientos de bolas.
Protección térmica incorporada.
Caja de conexiones eléctrica exterior.
Protección eléctrica IP44.
Funcionamiento eficiente y silencioso para su capacidad.
Instalación horizontal o vertical.
Bloque motor desmontable para facilitar el mantenimiento.
Fabricado en Italia.
ESPECIFICACIONES TÉCNICAS:
Marca: Elicent
Modelo: AXM 200
Código de fabricante: 4AX0008
Tipo: extractor helicocentrífugo en línea
Diámetro nominal: 200 mm
Equivalencia aproximada: 8 pulgadas
Caudal en velocidad baja: 720 m³/h
Caudal en velocidad media: 820 m³/h
Caudal en velocidad alta: 910 m³/h
Caudal equivalente: 200 / 228 / 253 L/s
Velocidad de giro: aproximadamente 1.800 a 2.700 RPM
Potencia nominal: 75 W
Alimentación eléctrica: 220–240 V
Frecuencia: 50 Hz
Corriente: 0,24 / 0,27 / 0,34 A
Cantidad de velocidades: 3
Nivel de presión sonora: aproximadamente 43 dB(A) a 3 metros
Nivel de potencia sonora: aproximadamente 58 dB(A)
Grado de protección: IP44
Clase de aislamiento del motor: B
Protección térmica: incorporada
Temperatura máxima del aire: 40 °C
Material: plástico y polipropileno de alta resistencia
Peso neto: 4,5 kg
País de fabricación: Italia
DIMENSIONES APROXIMADAS DEL PRODUCTO:
Largo total: 303 mm
Ancho máximo: 232 mm
Altura máxima del motor: 278,5 mm
Diámetro de entrada: 200 mm
Diámetro de salida: 200 mm
Peso neto: 4,5 kg
DIMENSIONES Y PESO CON EMBALAJE:
Largo: 34 cm
Ancho: 30 cm
Alto: 25 cm
Peso aproximado con embalaje: 5,2 kg
Las dimensiones del producto y del embalaje son aproximadas y pueden variar ligeramente según la versión y la protección utilizada para el despacho.
APLICACIONES RECOMENDADAS:
Baños grandes
Cocinas con aire previamente filtrado
Lavanderías comerciales
Oficinas y locales comerciales
Restaurantes y cafeterías
Bodegas y sótanos
Falsos cielos y entretechos
Invernaderos y salas de cultivo
Talleres y recintos técnicos
Sistemas de transferencia de aire
Extracción centralizada desde varios ambientes
Instalaciones de ventilación de mayor capacidad
BENEFICIOS PRINCIPALES:
Proporciona un caudal máximo de hasta 910 m³/h.
Permite seleccionar entre tres niveles de funcionamiento.
Supera mejor la resistencia de ductos y accesorios.
Entrega un alto caudal con una potencia de solo 75 W.
Su carcasa plástica ofrece resistencia frente a la corrosión.
Facilita la limpieza y el mantenimiento.
Puede instalarse en distintas posiciones.
Es adecuado para funcionamiento frecuente o continuo.
Ofrece una ventilación potente en un formato compacto.
IMPORTANTE:
El AXM 200 incorpora un motor de tres velocidades, pero el interruptor o selector externo puede no estar incluido. La velocidad debe seleccionarse mediante una conexión eléctrica adecuada, respetando el diagrama del fabricante. No se deben energizar dos o más velocidades simultáneamente.
Este extractor está diseñado principalmente para transportar aire limpio. Si se utiliza en cocinas o ambientes con grasa, polvo u otras partículas, se debe instalar un sistema de filtración adecuado antes del ventilador.
No está diseñado para evacuar gases de combustión, humo de incendio, vapores corrosivos ni aire con temperaturas superiores a 40 °C. La instalación eléctrica y la fijación a los ductos deben ser realizadas por personal competente.
