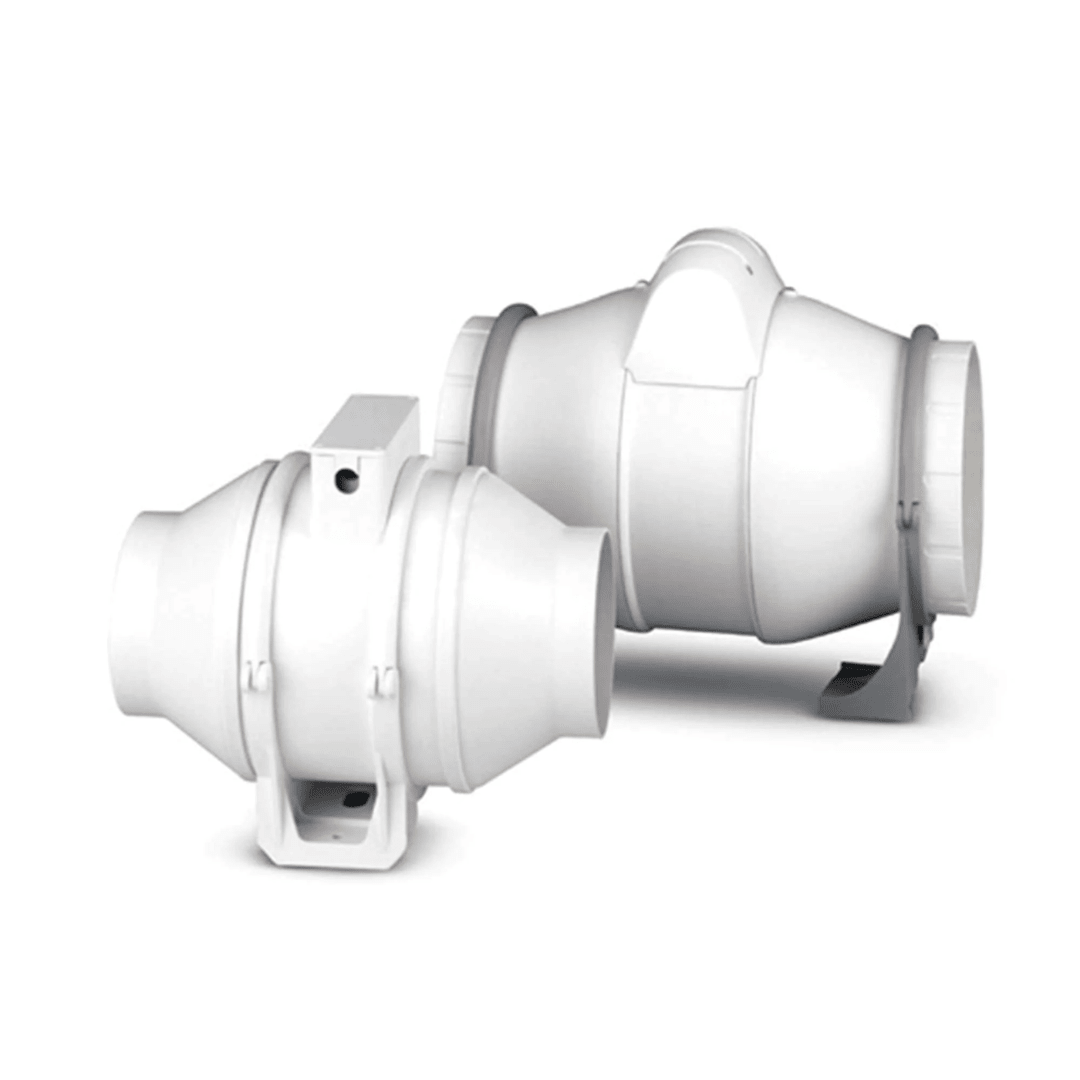

EXTRACTOR DE DUCTO EN LÍNEA ELICENT AXM 100 35W – 160/250 M³/H
EXTRACTOR DE DUCTO EN LÍNEA ELICENT AXM 100 35W – 160/250 M³/H
El extractor de ducto Elicent AXM 100 es un ventilador helicocentrífugo de alto rendimiento diseñado para renovar el aire mediante conductos circulares de 100 mm. Su tecnología de flujo mixto combina las ventajas de un ventilador axial y uno centrífugo, ofreciendo un buen caudal con mayor capacidad para superar la resistencia generada por los ductos.
Incorpora un motor asíncrono de dos velocidades que permite seleccionar un caudal de 160 o 250 m³/h, según las necesidades de la instalación. Su formato compacto facilita el montaje en falsos cielos, entretechos, shafts, armarios técnicos y otros espacios reducidos.
El cuerpo y el impulsor están fabricados en plástico de alta resistencia, proporcionando protección frente a la humedad y evitando problemas de oxidación. Su diseño desmontable permite retirar el conjunto motor-ventilador sin desmontar los ductos, facilitando la limpieza y el mantenimiento.
CARACTERÍSTICAS PRINCIPALES:
Extractor helicocentrífugo para instalación en línea.
Compatible con ductos circulares de 100 mm.
Motor asíncrono de dos velocidades.
Caudal seleccionable de 160 o 250 m³/h.
Buen rendimiento frente a la resistencia de los conductos.
Cuerpo e impulsor fabricados en plástico resistente.
Diseño compacto para espacios reducidos.
Motor equipado con rodamientos de bolas.
Protección térmica incorporada.
Caja de conexiones eléctrica exterior.
Protección eléctrica IP44.
Funcionamiento eficiente y de bajo nivel sonoro.
Montaje horizontal o vertical.
Mantenimiento sin necesidad de retirar los ductos.
Fabricado en Italia.
ESPECIFICACIONES TÉCNICAS:
Marca: Elicent
Modelo: AXM 100
Tipo: extractor helicocentrífugo en línea
Diámetro nominal: 100 mm
Equivalencia aproximada: 4 pulgadas
Caudal en velocidad baja: 160 m³/h
Caudal en velocidad alta: 250 m³/h
Velocidad de giro: 1.700 / 2.300 RPM
Potencia nominal: 35 W
Alimentación eléctrica: 220–240 V
Frecuencia: 50 Hz
Corriente: 0,10 / 0,18 A
Cantidad de velocidades: 2
Nivel de presión sonora: aproximadamente 39 dB(A) a 3 metros
Nivel de potencia sonora: aproximadamente 55 dB(A)
Grado de protección: IP44
Clase de aislamiento del motor: B
Protección térmica: incorporada
Temperatura máxima del aire: 40 °C
Material: plástico y polipropileno de alta resistencia
Peso neto: 2,1 kg
País de fabricación: Italia
DIMENSIONES DEL PRODUCTO:
Largo total: 315 mm
Ancho máximo: 180 mm
Altura máxima del motor: 232 mm
Diámetro de entrada: 100 mm
Diámetro de salida: 100 mm
Peso neto: 2,1 kg
DIMENSIONES Y PESO CON EMBALAJE:
Largo: 34 cm
Ancho: 25 cm
Alto: 20 cm
Peso aproximado con embalaje: 2,55 kg
Las dimensiones y el peso del embalaje son aproximados y pueden variar ligeramente según la protección utilizada para el despacho.
APLICACIONES RECOMENDADAS:
Baños
Cocinas domésticas con aire previamente filtrado
Lavanderías
Oficinas y locales comerciales
Bodegas y sótanos
Falsos cielos y entretechos
Invernaderos y salas de cultivo
Transferencia de aire entre habitaciones
Sistemas de extracción centralizada
Renovación de aire mediante ductos
BENEFICIOS PRINCIPALES:
Ofrece dos niveles de caudal.
Permite vencer mejor la resistencia de los ductos.
Ocupa poco espacio dentro de la instalación.
No se oxida como una carcasa metálica convencional.
Facilita la limpieza y el mantenimiento.
Puede instalarse en diferentes posiciones.
Es adecuado para funcionamiento frecuente o continuo.
Proporciona una renovación de aire eficiente y discreta.
IMPORTANTE:
El AXM 100 dispone de un motor de dos velocidades, pero el interruptor o selector externo puede no estar incluido. La selección de velocidad debe realizarse mediante una conexión eléctrica adecuada, respetando el diagrama del fabricante. No se deben energizar ambas velocidades simultáneamente.
Este extractor está diseñado principalmente para transportar aire limpio. Si se instala en una cocina o en un ambiente con grasa, polvo u otras partículas, se debe incorporar un sistema de filtración adecuado antes del ventilador.
No está diseñado para extraer gases de combustión, humo de incendio, vapores corrosivos ni aire con temperaturas superiores a 40 °C. La instalación eléctrica y la fijación a los ductos deben ser realizadas por personal competente.
