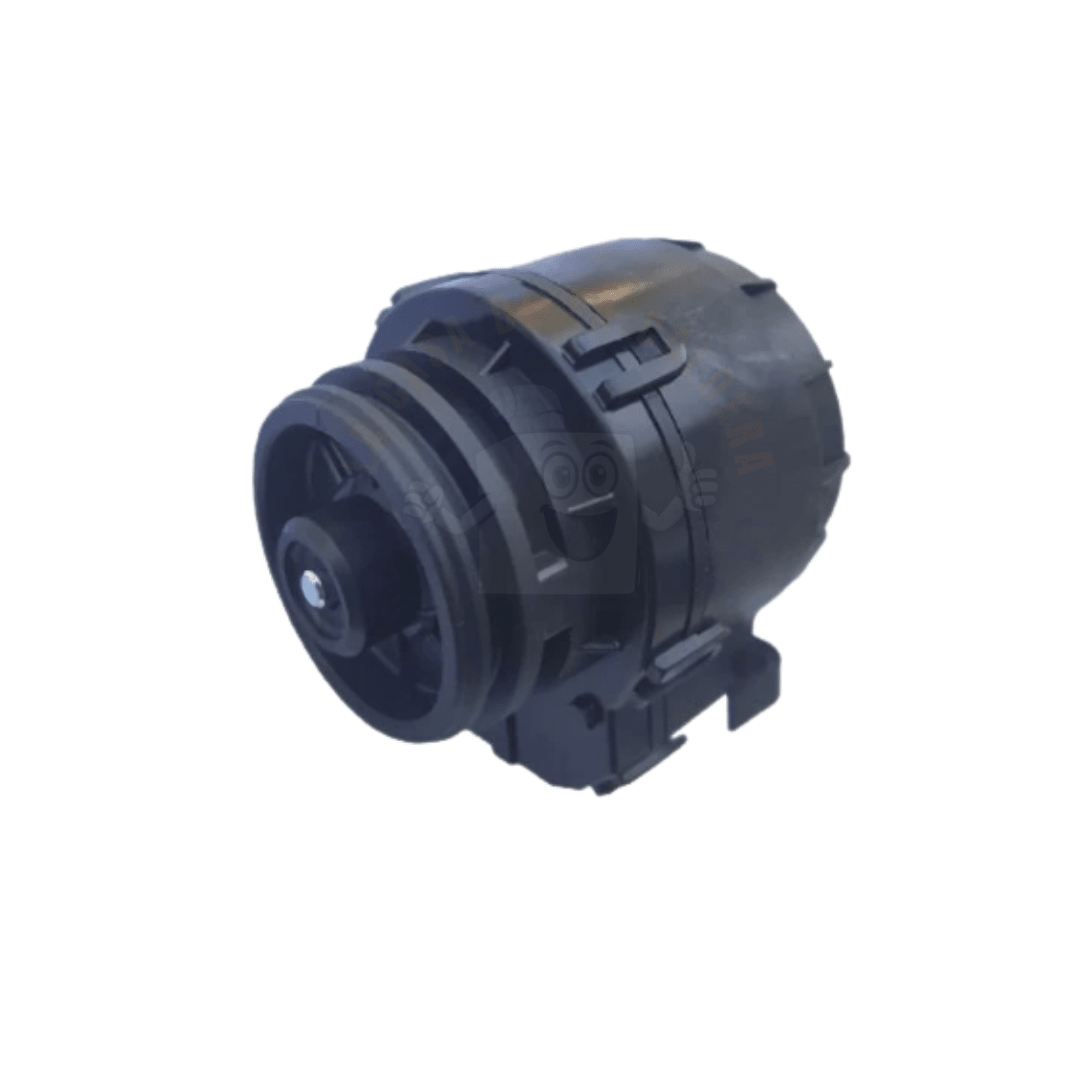

MOTOR PARA VÁLVULA DE 3 VÍAS BERETTA 20017584 – ELBI 230 V
BERETTAMOTOR PARA VÁLVULA DE 3 VÍAS BERETTA 20017584 – ELBI 230 V
El motor para válvula de 3 vías Beretta 20017584 es un actuador eléctrico tipo ELBI diseñado para controlar la distribución del agua dentro de calderas murales mixtas compatibles.
Su función es accionar el mecanismo de la válvula de 3 vías para dirigir el flujo hacia el circuito de calefacción central o hacia la producción de agua caliente sanitaria, según la demanda detectada por la caldera.
Este motor trabaja con una alimentación de 230 V y posee un recorrido de accionamiento de 7,5 mm. Es una solución adecuada para reemplazar actuadores bloqueados, desgastados o que no realizan correctamente el cambio entre calefacción y ACS.
APLICACIONES:
• Calderas murales mixtas Beretta compatibles.
• Calderas Vokera compatibles.
• Calderas Riello compatibles.
• Control del circuito de calefacción central.
• Control de la producción de agua caliente sanitaria.
• Reemplazo del motor con código Beretta 20017584.
• Válvulas desviadoras compatibles con actuadores ELBI de 7,5 mm.
CARACTERÍSTICAS PRINCIPALES:
• Actuador eléctrico para válvula desviadora de 3 vías.
• Fabricado por ELBI bajo especificaciones para equipos compatibles.
• Alimentación eléctrica de 230 V CA.
• Recorrido mecánico de 7,5 mm.
• Permite alternar entre calefacción y agua caliente sanitaria.
• Accionamiento preciso, estable y silencioso.
• Diseño compacto para instalación dentro de la caldera.
• Conexión rápida para facilitar su reemplazo.
• No requiere intervenir completamente el circuito hidráulico cuando solo se reemplaza el actuador.
• Adecuado para mantenimiento correctivo de calderas mixtas.
ESPECIFICACIONES TÉCNICAS:
• Marca de aplicación: Beretta.
• Fabricante del actuador: ELBI.
• Código original: 20017584.
• Tipo de producto: motor o actuador para válvula de 3 vías.
• Formato: compacto.
• Alimentación eléctrica: 230 V CA.
• Recorrido del vástago: 7,5 mm.
• Aplicación hidráulica: calefacción y agua caliente sanitaria.
• Compatibilidad de marca: Beretta, Vokera y Riello, según modelo.
• Instalación: interior de la caldera.
• Presentación: motor actuador individual.
DIMENSIONES Y PESO:
• Dimensiones aproximadas del producto: 6,5 × 5 × 4 cm.
• Dimensiones aproximadas del producto embalado: 10 × 8 × 7 cm.
• Peso neto aproximado: 120 g.
• Peso aproximado con embalaje: 200 g.
FUNCIÓN:
Cuando existe demanda de calefacción, el motor posiciona la válvula para enviar el agua caliente hacia los radiadores o el sistema de piso radiante.
Cuando se abre una llave de agua caliente, el actuador cambia la posición de la válvula y dirige el flujo hacia el intercambiador secundario para producir ACS. Una vez finalizada la demanda, el sistema regresa a la posición correspondiente.
SÍNTOMAS ASOCIADOS A UNA POSIBLE FALLA:
• La caldera no cambia entre calefacción y agua caliente sanitaria.
• El agua caliente funciona de manera intermitente.
• Los radiadores se calientan al utilizar agua caliente sanitaria.
• La calefacción no funciona, aunque la caldera encienda.
• El motor no se desplaza o queda atascado.
• El actuador produce ruidos, pero no mueve la válvula.
• La caldera permanece bloqueada en uno de los dos servicios.
• El vástago no completa correctamente su recorrido.
IMPORTANTE:
Este producto corresponde únicamente al motor o actuador eléctrico. No incluye necesariamente el cuerpo hidráulico, el cartucho interno, el vástago, las juntas ni la válvula de 3 vías completa.
Una falla de conmutación también puede ser causada por un cartucho bloqueado, acumulación de residuos, vástago trabado, cableado defectuoso o falta de señal desde la placa electrónica. Se recomienda diagnosticar el sistema antes de cambiar el motor.
RECOMENDACIÓN DE COMPATIBILIDAD:
Antes de comprar, verifique el código Beretta 20017584, la alimentación de 230 V, el recorrido de 7,5 mm, el sistema de fijación, la posición del conector y la forma del actuador instalado.
La compatibilidad con las marcas Beretta, Vokera y Riello no significa que sirva para todos sus modelos. Para confirmar el repuesto, envíenos una fotografía del motor instalado, su etiqueta o la placa de identificación de la caldera.
RECOMENDACIÓN DE INSTALACIÓN:
La instalación debe ser realizada por un técnico calificado. Antes del reemplazo, se debe desconectar la alimentación eléctrica de la caldera y comprobar que el vástago o cartucho de la válvula se mueva libremente.
Después de instalar el motor, se debe verificar la conmutación entre calefacción y ACS, revisar que no existan filtraciones y comprobar el funcionamiento completo de la caldera.
