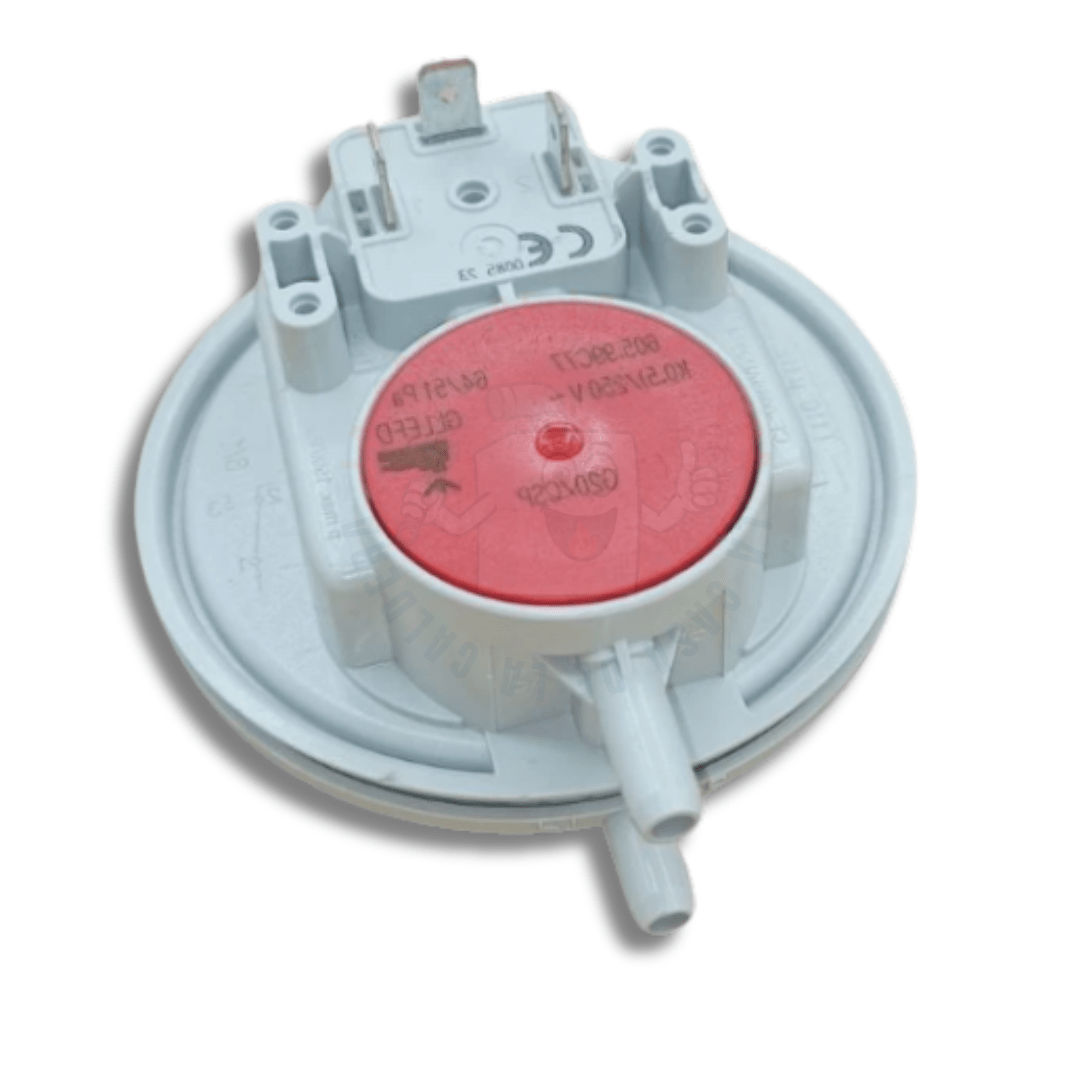

PRESOSTATO DE AIRE BERETTA 10023908 – HUBA CONTROL 605.99C77 64/51 PA
BERETTAPRESOSTATO DE AIRE BERETTA 10023908 – HUBA CONTROL 605.99C77 64/51 PA
El presostato diferencial de aire Beretta 10023908 es un componente de seguridad fabricado por Huba Control para calderas estancas compatibles. Su función es verificar que el extractor genere la presión de aire necesaria para realizar correctamente la admisión y evacuación de los gases de combustión.
Antes de autorizar el encendido del quemador, la placa electrónica comprueba el cambio de estado del presostato. Si no se alcanza la presión requerida, la caldera interrumpe la secuencia de encendido para evitar un funcionamiento inseguro.
APLICACIONES:
• Calderas estancas Beretta compatibles.
• Calderas Sylber compatibles.
• Calderas Riello compatibles.
• Supervisión del funcionamiento del extractor.
• Control de la evacuación de gases de combustión.
• Reemplazo del código Beretta/Sylber 10023908 o R10023908.
• Reemplazo del código Riello 4365637.
COMPATIBILIDAD REFERENCIAL:
• Beretta Mynute.
• Beretta Ciao.
• Beretta Junior.
• Beretta Residence.
• Beretta Boiler.
• Beretta Rain Box.
• Beretta Amica.
• Beretta Paros.
• Beretta Simply.
• Sylber Quadra.
• Sylber Conica.
• Sylber Sfera.
• Sylber Style.
• Sylber Lady.
• Modelos Riello equivalentes.
La compatibilidad depende de la versión, potencia y año de fabricación de cada caldera.
CARACTERÍSTICAS PRINCIPALES:
• Presostato diferencial de aire de alta precisión.
• Fabricado por Huba Control.
• Modelo 605.99C77.
• Configuración de presión de 64/51 Pa.
• Sistema eléctrico de tres contactos.
• Verifica la presión generada por el extractor.
• Autoriza el encendido únicamente cuando existe una condición segura.
• Contribuye a detectar fallas de ventilación y evacuación.
• Diseño compacto para instalación dentro de la caldera.
• Repuesto de seguridad para equipos Beretta, Sylber y Riello compatibles.
ESPECIFICACIONES TÉCNICAS:
• Marca de aplicación: Beretta, Sylber y Riello.
• Fabricante: Huba Control.
• Modelo: 605.99C77.
• Código Beretta/Sylber: 10023908 / R10023908.
• Código Riello: 4365637.
• Tipo de producto: presostato diferencial de aire.
• Presión de actuación: 64 Pa.
• Presión de retorno aproximada: 51 Pa.
• Configuración de presión: 64/51 Pa.
• Conexión eléctrica: tres terminales.
• Conexión neumática: mediante mangueras de presión.
• Capacidad eléctrica máxima referencial de los contactos: 250 V.
• Aplicación: calderas estancas con extractor.
• Instalación: interior de la caldera.
• Presentación: unidad individual.
ACLARACIÓN ELÉCTRICA:
La indicación de 250 V corresponde a la capacidad eléctrica máxima referencial de los contactos del presostato. No significa que el componente deba recibir permanentemente una alimentación directa de 250 V.
El presostato funciona como un interruptor de seguridad accionado por la diferencia de presión del aire. Su conexión debe realizarse respetando el diagrama eléctrico de la caldera.
DIMENSIONES Y PESO:
• Diámetro aproximado del cuerpo: 8,5 cm.
• Espesor aproximado: 4 cm.
• Dimensiones aproximadas del producto: 8,5 × 8,5 × 4 cm.
• Dimensiones aproximadas del producto embalado: 12 × 11 × 7 cm.
• Peso neto aproximado: 100 g.
• Peso aproximado con embalaje: 180 g.
SÍNTOMAS ASOCIADOS A UNA POSIBLE FALLA:
• La caldera no inicia el encendido.
• El extractor funciona, pero el quemador no enciende.
• Bloqueos relacionados con la evacuación de gases.
• Encendido intermitente o funcionamiento irregular.
• El presostato no cambia de estado al funcionar el ventilador.
• El equipo queda detenido durante la etapa de ventilación.
• Fallas de seguridad asociadas al sistema de extracción.
IMPORTANTE:
Estos síntomas no confirman por sí solos una falla del presostato. Antes de reemplazarlo, se deben revisar:
• El funcionamiento y velocidad del extractor.
• Las mangueras de presión y su correcta posición.
• Posibles fisuras, humedad u obstrucciones en las mangueras.
• Los puntos de toma de presión del ventilador.
• El estado y longitud de los ductos de evacuación.
• Obstrucciones en el terminal exterior.
• Las conexiones eléctricas y el cableado.
• La continuidad y conmutación de los contactos.
El presostato es un dispositivo de seguridad y nunca debe puentearse, anularse ni modificarse para mantener la caldera funcionando.
RECOMENDACIÓN DE COMPATIBILIDAD:
Antes de comprar, compare los códigos 10023908, R10023908 y 4365637, el modelo Huba Control 605.99C77, la presión 64/51 Pa, la cantidad de terminales y la posición de las conexiones neumáticas.
No se debe reemplazar por un presostato con una presión de actuación diferente, aunque tenga una apariencia o conexiones similares. Para confirmar la compatibilidad, envíenos una fotografía del componente instalado, su etiqueta o la placa de identificación de la caldera.
RECOMENDACIÓN DE INSTALACIÓN:
La instalación y el diagnóstico deben ser realizados por un técnico calificado. Antes de intervenir la caldera, se debe desconectar la alimentación eléctrica y cerrar el suministro de gas.
Las mangueras deben conectarse en la misma posición que en el componente original. Después del reemplazo, se debe comprobar el funcionamiento del extractor, la conmutación del presostato, la evacuación de gases y la secuencia completa de encendido.
