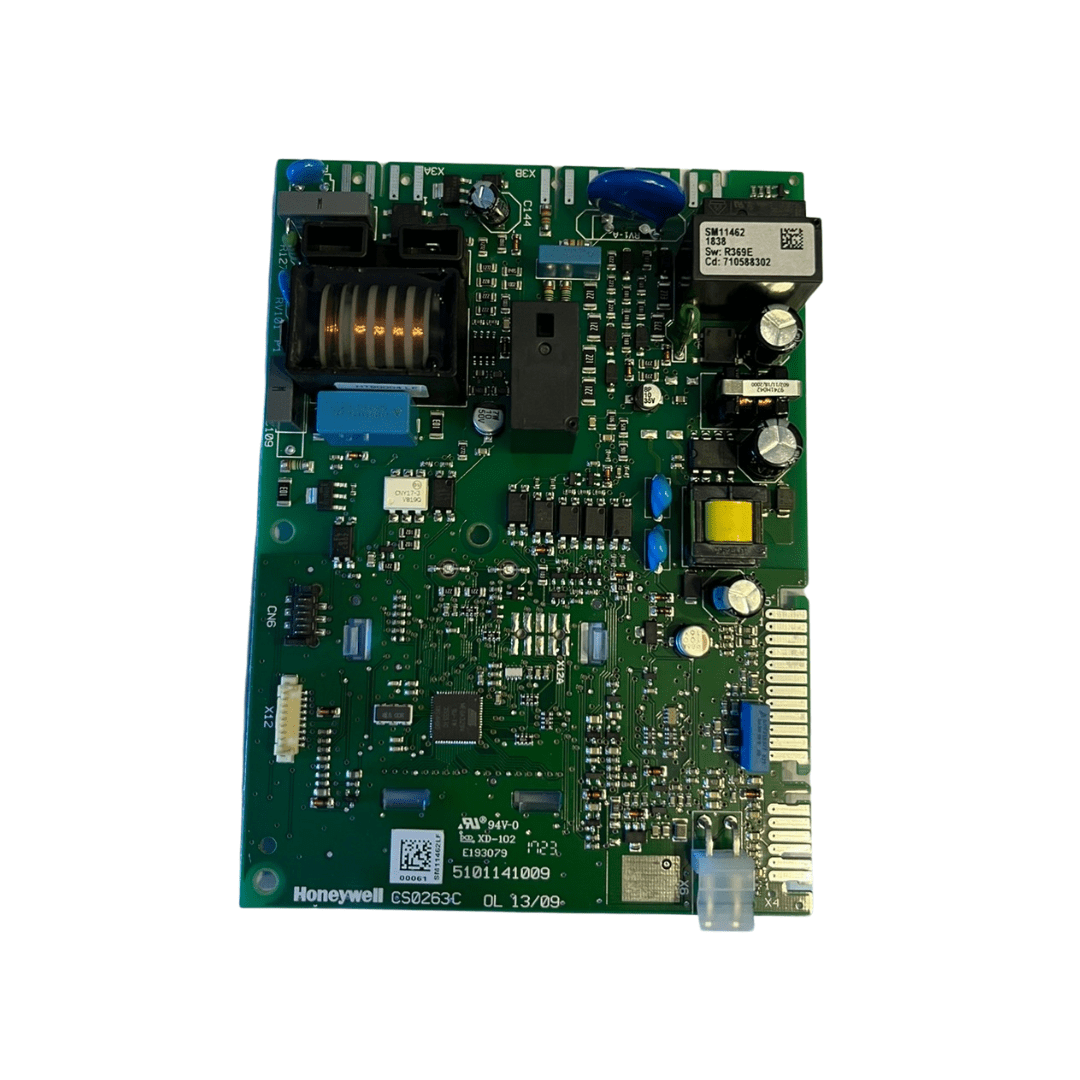

TARJETA ELECTRÓNICA BAXI MAIN FOUR SIN MODULADOR – HONEYWELL SM11462 / 710591300
TARJETA ELECTRÓNICA BAXI MAIN FOUR SIN MODULADOR – HONEYWELL SM11462 / 710591300
La tarjeta electrónica BAXI Main Four sin modulador SM11462 es una placa de control diseñada para gestionar las principales funciones eléctricas y electrónicas de la caldera.
Este módulo coordina la secuencia de encendido, supervisa sensores y dispositivos de seguridad, controla la bomba de circulación, válvula de gas y otros componentes necesarios para el correcto funcionamiento del equipo.
Esta placa corresponde a la versión SIN MODULADOR y utiliza la plataforma electrónica Honeywell CS0263C / SM11462.
Es importante diferenciarla de otras tarjetas utilizadas en calderas BAXI Main Four que incorporan sistema de modulación, ya que no necesariamente son intercambiables aunque puedan presentar características físicas similares.
CARACTERÍSTICAS PRINCIPALES
- Tarjeta electrónica de control para calderas BAXI.
- Línea: Main Four.
- Versión: SIN MODULADOR.
- Fabricante electrónico: Honeywell.
- Modelo de placa: SM11462.
- Identificación PCB: Honeywell CS0263C.
- Código BAXI anterior: 5702480.
- Código BAXI de reemplazo: 710591300.
- Gestiona la secuencia de encendido.
- Controla el funcionamiento del quemador.
- Supervisa sensores de temperatura.
- Gestiona dispositivos de seguridad.
- Controla la bomba de circulación.
- Gestiona señales hacia la válvula de gas.
- Coordina calefacción y agua caliente sanitaria.
- Repuesto ideal para reparación profesional.
ESPECIFICACIONES TÉCNICAS
- Marca de aplicación: BAXI.
- Fabricante electrónico: Honeywell.
- Tipo: Tarjeta electrónica de control.
- Modelo: SM11462.
- Código PCB: CS0263C.
- Código anterior BAXI: 5702480.
- Código de reemplazo BAXI: 710591300.
- Versión: Sin modulador.
- Aplicación: Calderas murales a gas.
- Función: Gestión electrónica general de la caldera.
- Instalación: Interior del equipo.
- Conexión: Mediante terminales y conectores eléctricos específicos.
- Sistema controlado: Encendido, calefacción, ACS y dispositivos de seguridad.
FUNCIONES PRINCIPALES
- Gestionar la secuencia de arranque.
- Controlar el sistema de encendido.
- Supervisar la presencia de llama.
- Recibir señales de sensores NTC.
- Gestionar termostatos.
- Supervisar presostatos y dispositivos de seguridad.
- Controlar la bomba de circulación.
- Gestionar la válvula de gas.
- Coordinar calefacción y agua caliente sanitaria.
- Detectar determinadas condiciones de falla.
- Activar bloqueos de seguridad cuando corresponde.
COMPATIBILIDAD
Compatible con determinados modelos BAXI Main Four, entre ellos:
- BAXI Main Four 24.
- BAXI Main Four 240 F.
- Otros equipos que utilicen específicamente la placa Honeywell SM11462 / CS0263C / 710591300.
La compatibilidad exacta debe confirmarse mediante el modelo completo de la caldera y el código de la placa instalada.
IMPORTANTE SOBRE COMPATIBILIDAD
Esta tarjeta corresponde a la versión SIN MODULADOR.
No debe confundirse con la tarjeta BAXI Main Four CON MODULADOR.
Antes de realizar el reemplazo se recomienda comparar:
- Código SM11462.
- Referencia BAXI 710591300.
- Identificación Honeywell CS0263C.
- Distribución de conectores.
- Modelo exacto de la caldera.
- Configuración electrónica original.
SÍNTOMAS DE FALLA
- La caldera no enciende.
- Falta de chispa.
- Quemador que no arranca.
- Bomba de circulación sin señal.
- Fallas en calefacción.
- Fallas en agua caliente sanitaria.
- Sensores que no son reconocidos.
- Bloqueos electrónicos.
- Relés dañados.
- Componentes electrónicos quemados.
- Placa sin respuesta.
- Funcionamiento intermitente de la caldera.
BENEFICIOS
- Permite recuperar el control electrónico del equipo.
- Gestiona las principales funciones de la caldera.
- Compatible con BAXI Main Four específicos.
- Electrónica Honeywell.
- Repuesto específico para versión sin modulador.
- Ideal para reparación y mantenimiento profesional.
- Ayuda a recuperar el funcionamiento original del sistema.
DIMENSIONES DEL PRODUCTO
Dimensiones aproximadas:
- Largo: 24 cm.
- Ancho: 16 cm.
- Alto / profundidad: 5 cm.
PESO DEL PRODUCTO
- Peso aproximado: 0,30 kg.
DIMENSIONES DEL EMBALAJE
- Largo: 25 cm.
- Ancho: 14 cm.
- Alto: 8 cm.
PESO CON EMBALAJE
- Peso aproximado: 0,30 kg.
IMPORTANTE
Antes de realizar el reemplazo, se recomienda verificar que la placa original corresponda a Honeywell SM11462 / CS0263C y confirmar la referencia BAXI 710591300.
La instalación debe ser realizada por personal técnico calificado. También se recomienda revisar alimentación eléctrica, sensores, cableado, bomba, válvula de gas y sistema de encendido antes de diagnosticar definitivamente una falla de tarjeta.
