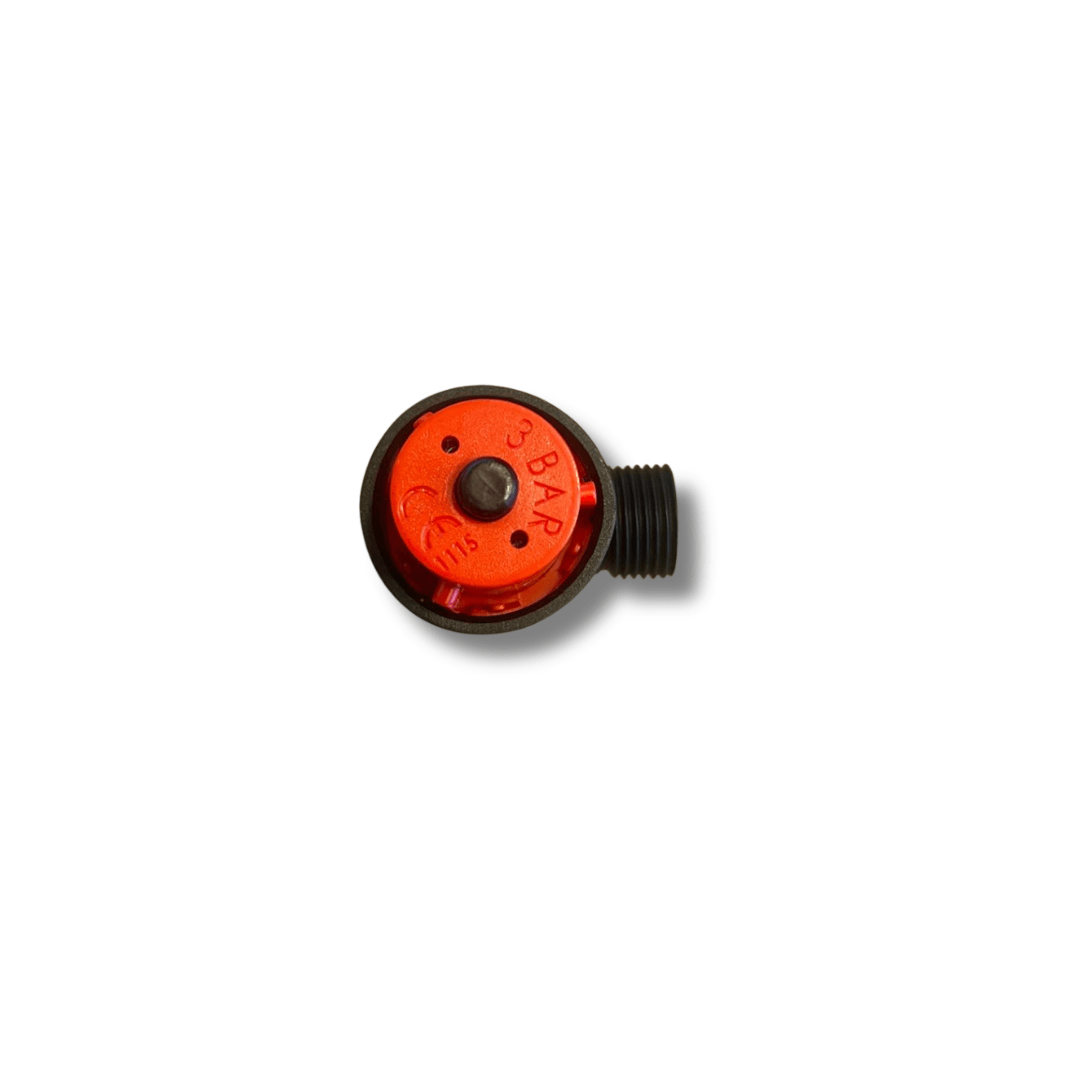

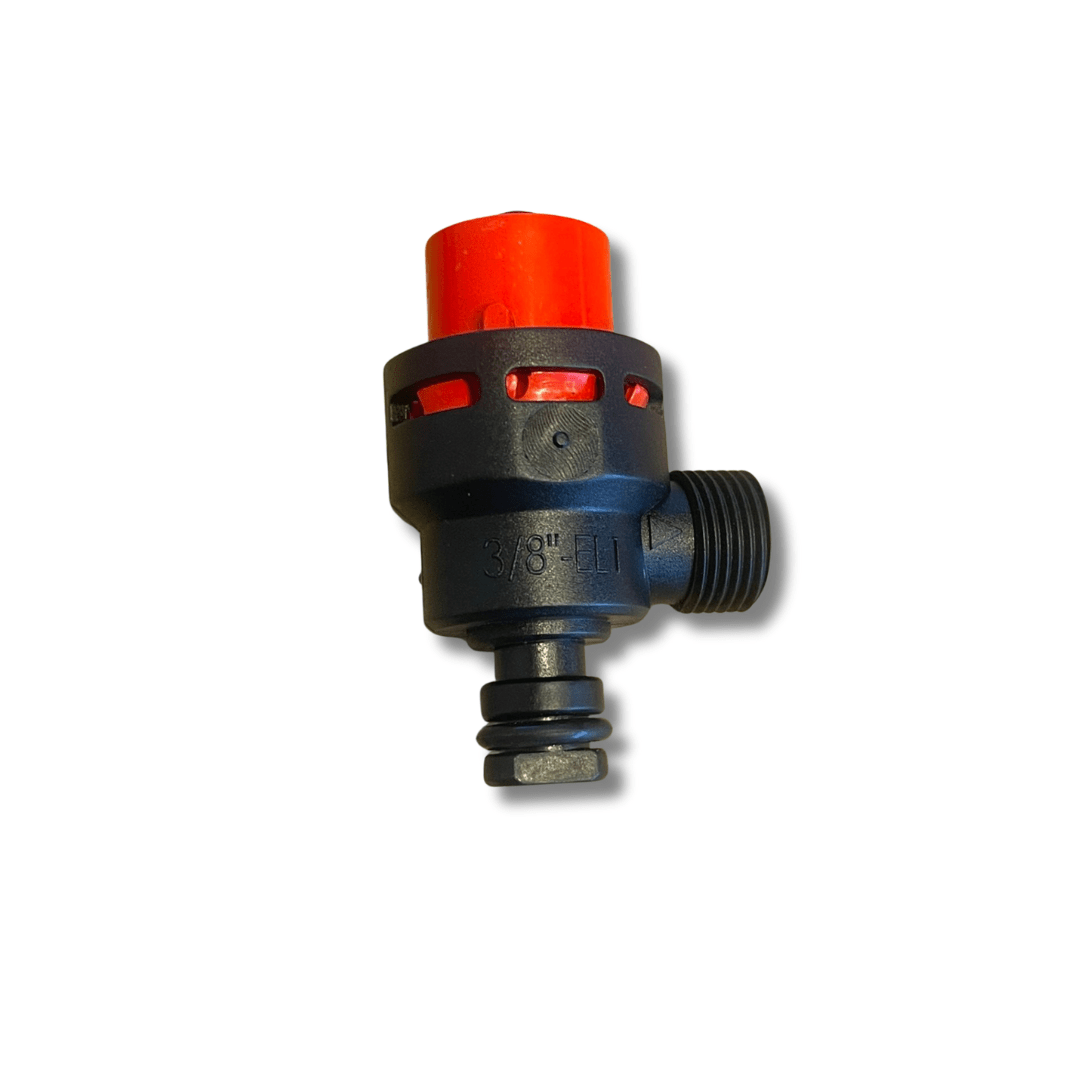

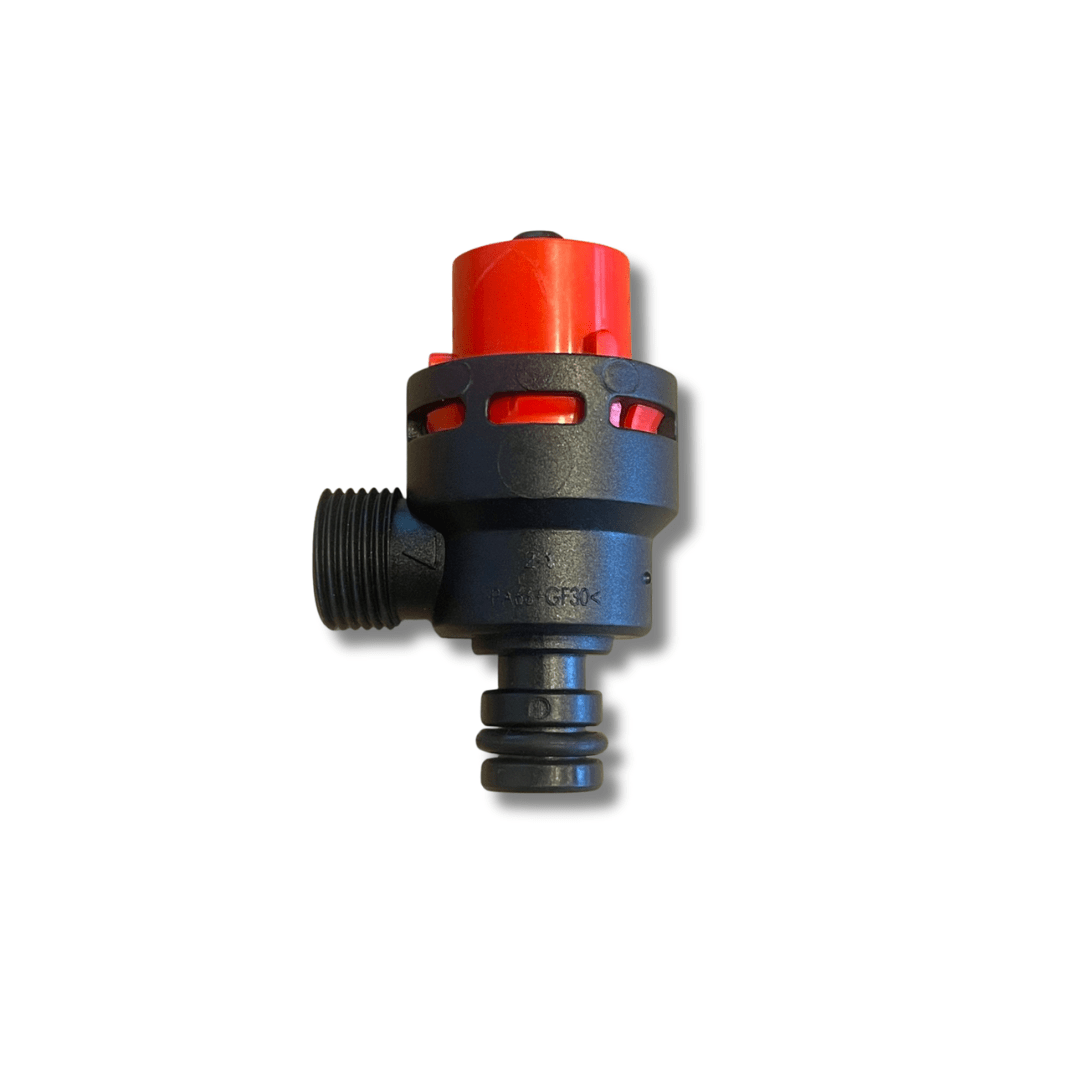

VÁLVULA DE SEGURIDAD CHAFFOTEAUX 3 BAR – 3/8” – CÓDIGO 61312668

VÁLVULA DE SEGURIDAD CHAFFOTEAUX 3 BAR – 3/8” – CÓDIGO 61312668

La Válvula de Seguridad Chaffoteaux 61312668 es un componente de protección diseñado para controlar situaciones de sobrepresión en el circuito hidráulico de la caldera.

Su función es liberar automáticamente agua del circuito cuando la presión alcanza aproximadamente los 3 bar, ayudando a proteger la caldera, intercambiador, bomba circuladora y demás componentes hidráulicos frente a presiones excesivas.

Es utilizada en diferentes modelos de calderas Chaffoteaux y Ariston, además de encontrarse asociada a determinados equipos Fleck y Sime compatibles.

CARACTERÍSTICAS PRINCIPALES

• Marca / aplicación principal: Chaffoteaux / Ariston.
• Código: 61312668.
• Tipo: Válvula de seguridad para caldera.
• Presión de apertura: 3 bar.
• Salida: 3/8” macho.
• Configuración de salida: 90°.
• Conexión inferior mediante sistema de acople rápido según versión.
• Diseñada para circuitos cerrados de calefacción.
• Actuación automática ante sobrepresión.
• Ayuda a proteger el circuito hidráulico.
• Aplicación en múltiples modelos de calderas murales.
• Repuesto para mantenimiento y reparación.

ESPECIFICACIONES TÉCNICAS

• Código original: 61312668.
• Tipo de componente: Válvula de seguridad hidráulica.
• Tarado / presión de apertura: 3 bar.
• Rosca de descarga: 3/8” macho.
• Orientación de descarga: 90°.
• Aplicación: Circuito primario de calefacción.
• Funcionamiento: Mecánico automático.
• Instalación: Interior de caldera / grupo hidráulico.
• Uso: Protección contra sobrepresión.

FUNCIONAMIENTO

Durante el funcionamiento normal de una caldera, la presión del circuito de calefacción aumenta a medida que el agua se calienta.

La válvula permanece cerrada mientras la presión se mantiene dentro del rango normal de funcionamiento.

Cuando la presión del circuito alcanza aproximadamente 3 bar, la válvula abre automáticamente y permite descargar parte del agua.

Una vez reducida la presión, la válvula debe volver a cerrar.

Este mecanismo ayuda a evitar que una sobrepresión pueda dañar componentes del sistema.

COMPATIBILIDAD

Utilizada en diferentes modelos de:

• Chaffoteaux.
• Ariston.
• Fleck.
• Algunos modelos Sime compatibles.
• Otros equipos que utilicen específicamente la referencia 61312668.

Entre las familias Chaffoteaux documentadas con esta referencia se encuentran distintos modelos de:

• Alixia.
• Clas.
• Inoa.
• Mira.
• Pigma.
• Serelia.
• Talia.
• Urbia.
• Niagara.
• Otros modelos compatibles.

La compatibilidad exacta debe verificarse mediante el modelo completo de la caldera y la referencia 61312668 del repuesto instalado.

SÍNTOMAS DE FALLA

Una válvula de seguridad defectuosa puede presentar:

• Goteo constante de agua.
• Descarga continua aunque la presión sea normal.
• Pérdida frecuente de presión.
• Agua saliendo por debajo de la caldera.
• Válvula que no vuelve a cerrar después de una descarga.
• Pérdidas en la conexión.
• Corrosión o acumulación de residuos.
• Falta de descarga cuando existe una sobrepresión.

IMPORTANTE:

Si la válvula descarga agua repetidamente al llegar a 3 bar, el problema puede no estar en la válvula.

También se debe revisar:

• Vaso de expansión.
• Presión de precarga del vaso.
• Llave de llenado.
• Intercambiador.
• Presión inicial del circuito.
• Posible entrada permanente de agua al sistema.

APLICACIONES

• Calderas murales.
• Sistemas de calefacción central.
• Circuitos hidráulicos cerrados.
• Calderas Chaffoteaux.
• Calderas Ariston.
• Calderas Fleck compatibles.
• Calderas Sime compatibles.

BENEFICIOS

• Protección automática contra sobrepresión.
• Tarado de seguridad a 3 bar.
• Ayuda a proteger los componentes hidráulicos.
• Funcionamiento completamente mecánico.
• No requiere alimentación eléctrica.
• Repuesto específico para múltiples calderas.
• Conexión de descarga compacta a 90°.
• Fácil sustitución en equipos compatibles.

DIMENSIONES DEL PRODUCTO

Dimensiones aproximadas:

• Largo: 7 cm.
• Ancho: 5 cm.
• Alto: 6 cm.
• Salida: 3/8” macho a 90°.

PESO DEL PRODUCTO

• Peso aproximado: 0,10 kg.

DIMENSIONES DEL EMBALAJE

Dimensiones aproximadas:

• Largo: 10 cm.
• Ancho: 8 cm.
• Alto: 7 cm.

PESO CON EMBALAJE

• Peso aproximado: 0,15 kg.

IMPORTANTE

CÓDIGO:

61312668

PRESIÓN DE APERTURA:

3 BAR

SALIDA:

3/8” MACHO A 90°

COMPATIBILIDAD PRINCIPAL:

CHAFFOTEAUX / ARISTON

La válvula de seguridad es un COMPONENTE CRÍTICO DE PROTECCIÓN de la caldera.

No debe bloquearse, anularse, taparse ni modificarse para impedir la descarga.

Si una válvula de 3 bar descarga repetidamente, se debe diagnosticar la causa de la sobrepresión antes de reemplazar el componente.

Antes de instalar se debe verificar:

• Código del repuesto original.
• Modelo completo de la caldera.
• Tipo de conexión.
• Orientación de descarga.
• Presión de trabajo del circuito.

Después del reemplazo se debe comprobar la estanqueidad y verificar que la presión de funcionamiento de la caldera se mantenga dentro del rango indicado por el fabricante.

Las dimensiones y pesos indicados son aproximados y pueden variar según fabricante o versión exacta del repuesto.
