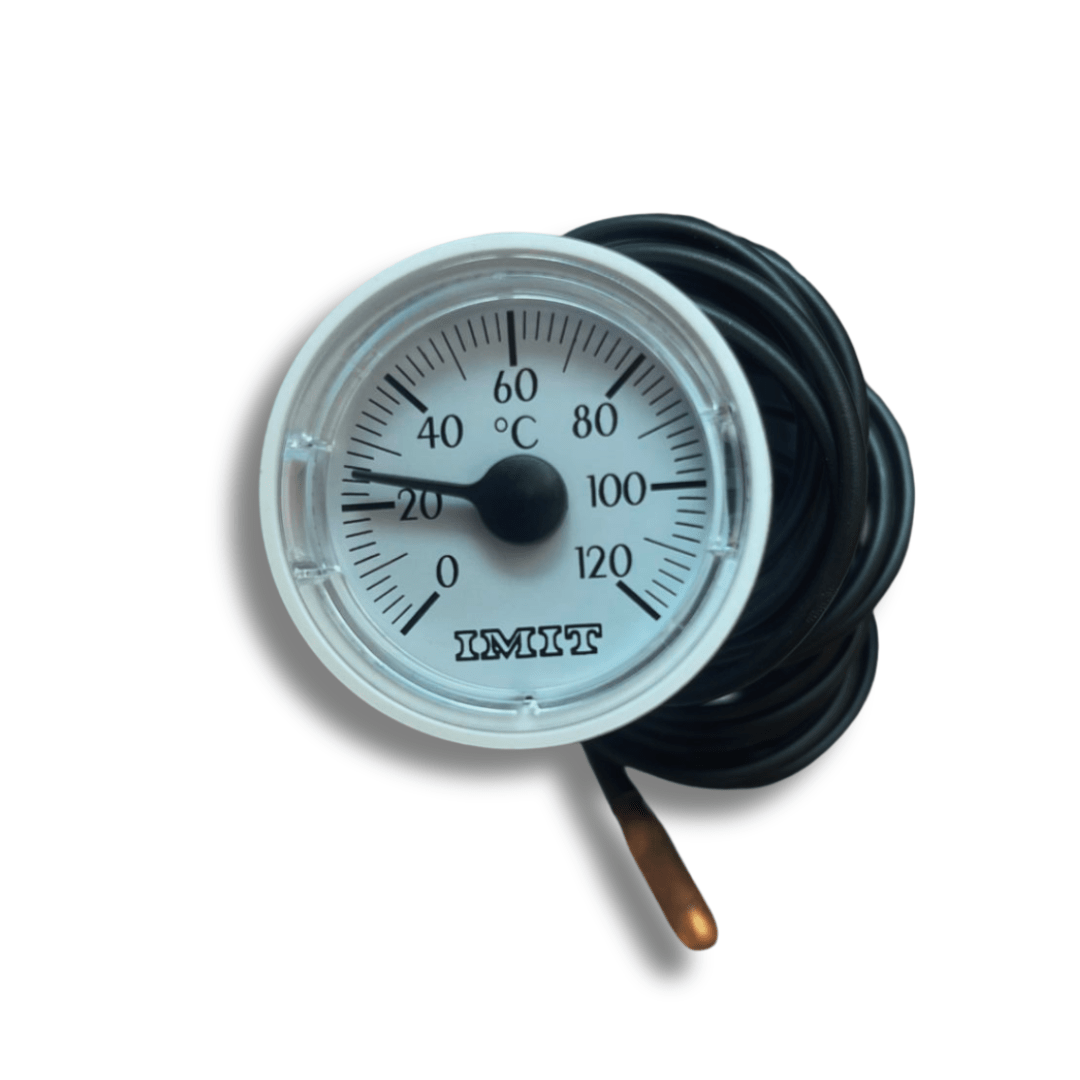

TERMÓMETRO CAPILAR FONDITAL 120 °C – 3 m – 6TERMOMT02

TERMÓMETRO CAPILAR FONDITAL 120 °C – 3 m – 6TERMOMT02

El termómetro capilar Fondital 6TERMOMT02 está diseñado para realizar la medición continua de temperatura en sistemas de calefacción y calderas compatibles.

Su funcionamiento se basa en la expansión térmica del fluido contenido en el tubo capilar. Cuando la temperatura aumenta o disminuye, el líquido interno modifica su volumen y transmite este cambio al mecanismo indicador, provocando el desplazamiento de la aguja sobre la escala del termómetro.

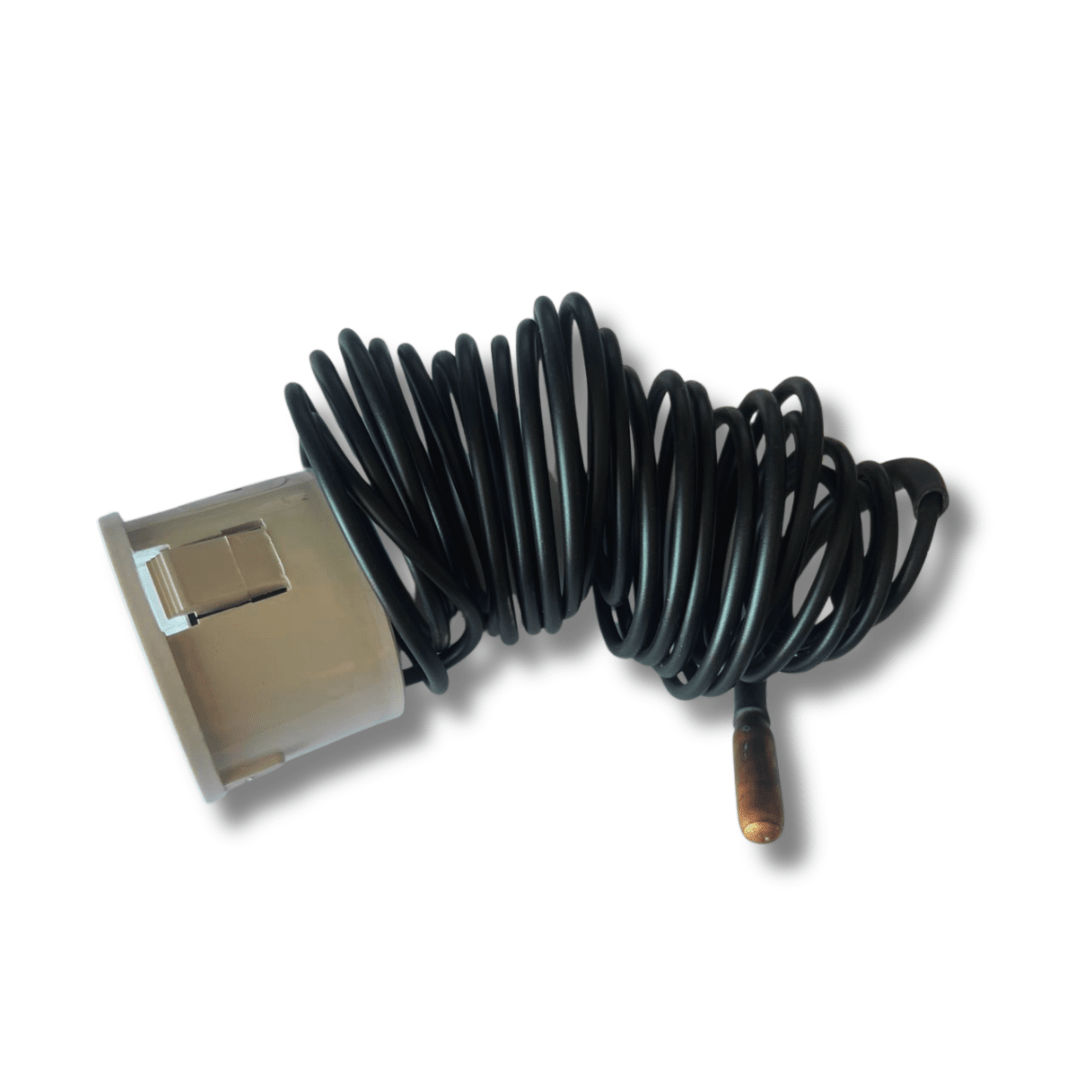

Este modelo incorpora un capilar de cobre recubierto de PVC de aproximadamente 3 metros de longitud y una sonda sensible ubicada en el extremo, permitiendo instalar el indicador a distancia del punto donde se realiza la medición.

CARACTERÍSTICAS PRINCIPALES

- Termómetro capilar para calderas Fondital.
- Código original: 6TERMOMT02.
- Escala máxima: 120 °C.
- Longitud del capilar: 3 m.
- Lectura analógica mediante aguja.
- Carátula blanca con inscripciones negras.
- Capilar de cobre recubierto de PVC.
- Sonda sensible de temperatura.
- Medición continua.
- No requiere alimentación eléctrica.
- Ideal para mantenimiento y reparación de sistemas de calefacción.
- Diseño de instalación remota gracias a su capilar de larga longitud.

ESPECIFICACIONES TÉCNICAS

- Marca: Fondital.
- Código: 6TERMOMT02.
- Tipo: Termómetro capilar.
- Aplicación: Calderas y sistemas de calefacción.
- Rango máximo de indicación: 120 °C.
- Longitud del capilar: 3 m.
- Material del capilar: Cobre.
- Recubrimiento del capilar: PVC.
- Tipo de lectura: Analógica.
- Color de esfera: Blanco.
- Indicaciones y aguja: Negro.
- Diámetro del marco del dial: Ø 57,8 mm.
- Dimensiones de la sonda sensible: Ø 6,5 x 15,5 mm.
- Temperatura de calibración: 50 ± 1,5 °C.
- Principio de medición: Expansión térmica del líquido contenido en el sistema capilar.
- Instalación: Panel de caldera con sonda remota.

FUNCIONAMIENTO

La sonda sensible se instala en el punto donde se desea controlar la temperatura.

Cuando la temperatura del medio aumenta, el fluido contenido en la sonda y el tubo capilar se expande.

Esta variación de volumen se transmite hasta el mecanismo interno del indicador, provocando el movimiento de la aguja sobre la escala graduada.

Cuando la temperatura disminuye, el fluido se contrae y la aguja retorna progresivamente a un valor inferior.

APLICACIONES

- Calderas Fondital compatibles.
- Sistemas de calefacción central.
- Calderas de pie.
- Circuitos de agua caliente.
- Equipos donde se requiera medición remota de temperatura.
- Sistemas hidráulicos compatibles con el rango de medición.

SÍNTOMAS DE FALLA

- Aguja inmóvil.
- Lectura incorrecta de temperatura.
- Indicador trabado.
- Respuesta lenta o inexistente.
- Capilar cortado o aplastado.
- Sonda sensible dañada.
- Fuga del fluido interno del sistema capilar.
- Diferencia importante entre la temperatura real y la indicada.
- Carátula deteriorada o ilegible.

BENEFICIOS

- Medición continua de temperatura.
- No necesita alimentación eléctrica.
- Capilar de 3 metros para mayor flexibilidad de instalación.
- Lectura directa y sencilla.
- Diseño resistente para sistemas de calefacción.
- Facilita el monitoreo de la temperatura de la caldera.
- Ideal para reemplazo y mantenimiento profesional.

DIMENSIONES DEL PRODUCTO

- Diámetro frontal del termómetro: 5,78 cm.
- Longitud del capilar: 300 cm.
- Diámetro de la sonda: 0,65 cm.
- Largo de la sonda: 1,55 cm.
- Profundidad aproximada del indicador: 4 cm.

PESO DEL PRODUCTO

- Peso aproximado: 0,20 kg.

DIMENSIONES DEL EMBALAJE

- Largo: 22 cm.
- Ancho: 17 cm.
- Alto: 7 cm.

PESO CON EMBALAJE

- Peso aproximado: 0,30 kg.

IMPORTANTE

Antes de realizar el reemplazo, se recomienda verificar que el código del componente corresponda a 6TERMOMT02 y confirmar la compatibilidad con el modelo exacto de la caldera Fondital.

El tubo capilar no debe doblarse bruscamente, aplastarse ni cortarse, ya que contiene el fluido necesario para realizar la medición y cualquier daño puede dejar el termómetro inutilizable.

Durante la instalación se recomienda realizar curvas amplias en el capilar y asegurar correctamente la sonda en el punto de medición.
