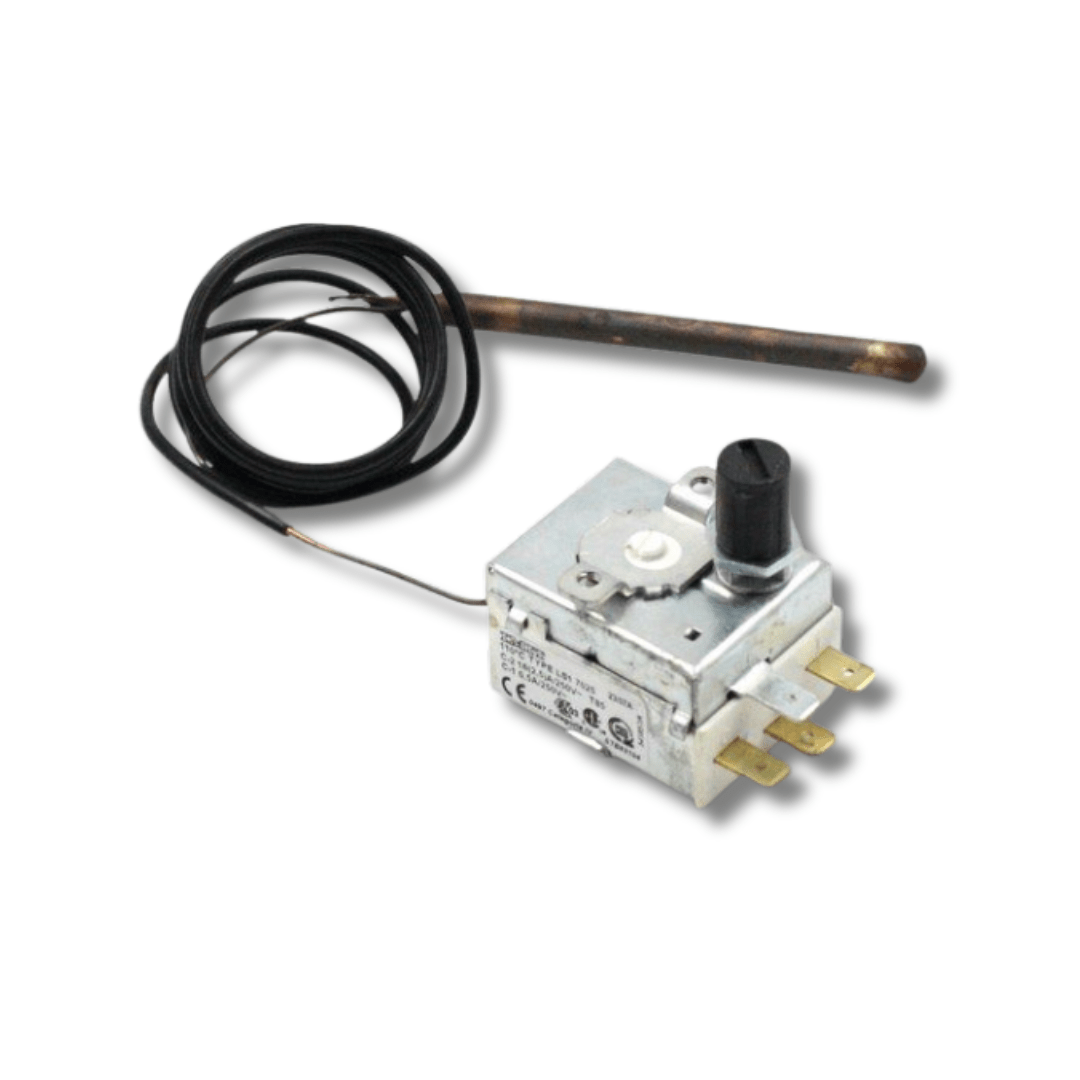

TERMOSTATO DE SEGURIDAD LS1 110 °C FONDITAL – 6TERMSIC02
TERMOSTATO DE SEGURIDAD LS1 110 °C FONDITAL – 6TERMSIC02
El termostato de seguridad Fondital 6TERMSIC02 es un dispositivo de protección contra sobretemperatura diseñado para calderas Fondital y Nova Florida compatibles.
Corresponde al modelo LS1 con temperatura de actuación de 110 °C. Su función es supervisar la temperatura de la caldera e interrumpir el funcionamiento del quemador cuando se alcanza una condición de temperatura excesiva, ayudando a proteger el equipo y la instalación.
A diferencia de un termostato de regulación, este componente cumple principalmente una función de SEGURIDAD y no debe utilizarse para regular la temperatura normal de funcionamiento de la caldera.
CARACTERÍSTICAS PRINCIPALES
- Termostato de seguridad para calderas.
- Marca: Fondital.
- Código: 6TERMSIC02.
- Tipo: LS1.
- Temperatura de actuación: 110 °C.
- Función: Protección contra sobretemperatura.
- Aplicación en calderas Fondital.
- Aplicación en determinados modelos Nova Florida.
- Utilizado en diferentes calderas de pie.
- Actúa sobre el circuito de seguridad de la caldera.
- Protege el equipo frente a temperaturas excesivas.
- Repuesto específico para equipos compatibles.
- Ideal para mantenimiento y reparación profesional.
ESPECIFICACIONES TÉCNICAS
- Marca: Fondital.
- Código: 6TERMSIC02.
- Tipo de componente: Termostato de seguridad.
- Modelo / serie: LS1.
- Temperatura de actuación: 110 °C.
- Función principal: Limitación de temperatura / seguridad por sobretemperatura.
- Aplicación: Calderas a gas y sistemas compatibles.
- Fabricante del termostato según versión: IMIT.
- Referencia IMIT encontrada: 541857/A – LS1 7025.
- Capacidad de contactos indicada para esta versión: 16(2,5) A / 250 V.
- Instalación: Circuito de seguridad de la caldera.
COMPATIBILIDAD
El código 6TERMSIC02 aparece utilizado en diferentes familias de calderas Fondital y Nova Florida, incluyendo versiones de:
- Fondital Bali.
- Fondital Bali RTN.
- Fondital Bali RTN E.
- Fondital Bali RTN PV.
- Fondital Bali RTN PVE.
- Fondital Bali RTFS E.
- Fondital Bali BTN E.
- Fondital Elba.
- Fondital Elba Dual.
- Fondital Drago.
- Fondital Drago Dual.
- Fondital Capri.
- Fondital Moorea.
- Nova Florida Altair.
- Otros modelos que utilicen específicamente el código 6TERMSIC02.
La compatibilidad exacta debe verificarse mediante el modelo completo de la caldera y el código del termostato original instalado.
FUNCIONAMIENTO
Durante el funcionamiento normal, el termostato permite que el circuito de seguridad permanezca habilitado.
Si la temperatura de la caldera alcanza aproximadamente los 110 °C, el termostato LS1 actúa interrumpiendo el circuito correspondiente para detener el funcionamiento del quemador y evitar que la temperatura continúe aumentando.
Esta actuación indica una condición de sobretemperatura que debe ser revisada antes de volver a poner la caldera en servicio.
SÍNTOMAS DE FALLA
- La caldera no enciende.
- Quemador bloqueado.
- Activación frecuente de la seguridad por temperatura.
- Caldera que se detiene durante el funcionamiento.
- Termostato que no rearma correctamente.
- Contactos eléctricos deteriorados.
- Falsos bloqueos por sobretemperatura.
- Falta de continuidad eléctrica en condiciones normales.
IMPORTANTE: si el termostato de seguridad se activa repetidamente, no se debe asumir inmediatamente que está defectuoso. La caldera podría estar presentando una condición real de sobretemperatura.
Se recomienda revisar:
- Bomba circuladora.
- Circulación de agua.
- Presencia de aire en el circuito.
- Filtros obstruidos.
- Válvulas cerradas.
- Termostato de regulación.
- Sensores de temperatura.
- Intercambiador.
- Estado general del circuito hidráulico.
BENEFICIOS
- Protección contra sobretemperatura.
- Temperatura de actuación de 110 °C.
- Diseñado para calderas Fondital compatibles.
- Aplicación en diferentes familias Bali, Elba, Drago y Capri.
- Ayuda a proteger el intercambiador y otros componentes de la caldera.
- Elemento fundamental del circuito de seguridad.
- Repuesto ideal para mantenimiento y reparación profesional.
DIMENSIONES DEL PRODUCTO
Dimensiones aproximadas:
- Largo del cuerpo: 6 cm.
- Ancho: 4 cm.
- Alto: 3 cm.
PESO DEL PRODUCTO
- Peso aproximado: 0,10 kg.
DIMENSIONES DEL EMBALAJE
Dimensiones aproximadas:
- Largo: 10 cm.
- Ancho: 8 cm.
- Alto: 5 cm.
PESO CON EMBALAJE
- Peso aproximado: 0,15 kg.
IMPORTANTE
Código del repuesto:
6TERMSIC02
Tipo:
TERMOSTATO DE SEGURIDAD LS1 110 °C

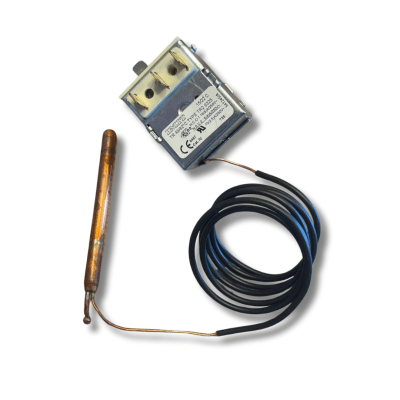

No confundir con el termostato de regulación TR/2 de 82 °C ni con los termostatos de gases/humos utilizados en algunas de las mismas calderas. Son dispositivos diferentes y cumplen funciones distintas.
El termostato de seguridad nunca debe puentearse, anularse ni modificarse para mantener la caldera funcionando.
Si el dispositivo se activa por sobretemperatura, se debe determinar y solucionar la causa antes de volver a poner el equipo en servicio.
La instalación, diagnóstico y reemplazo deben ser realizados por personal técnico calificado.
