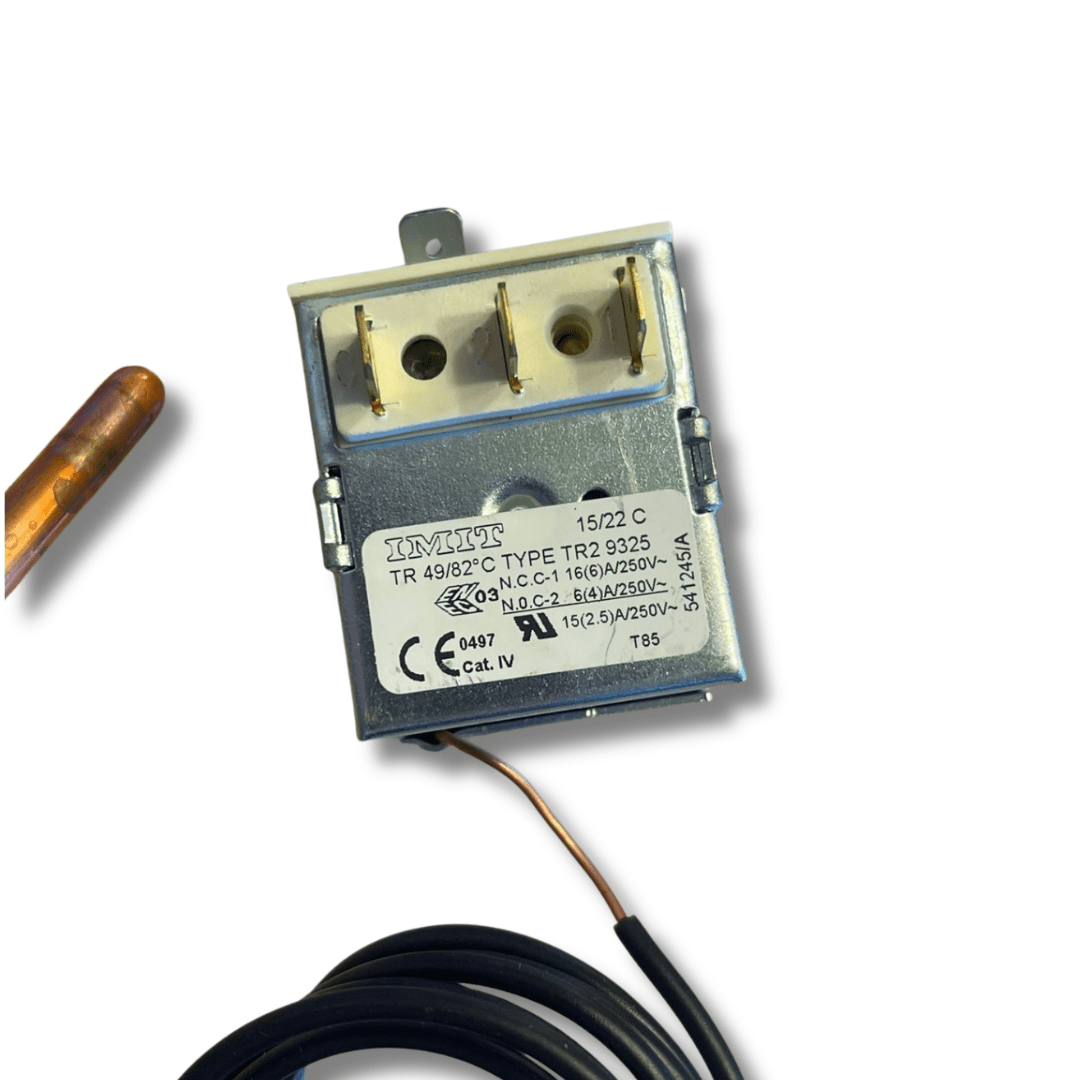

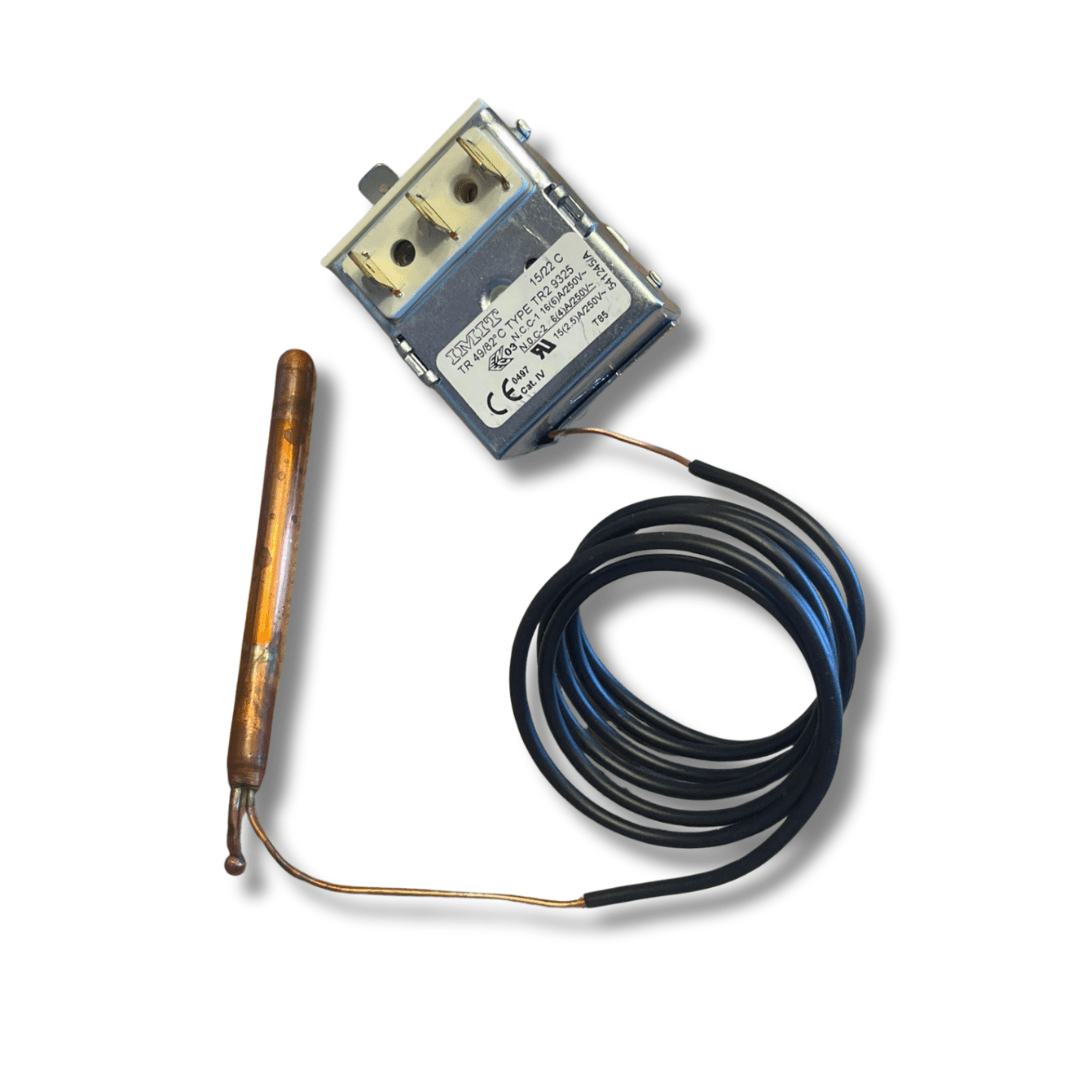

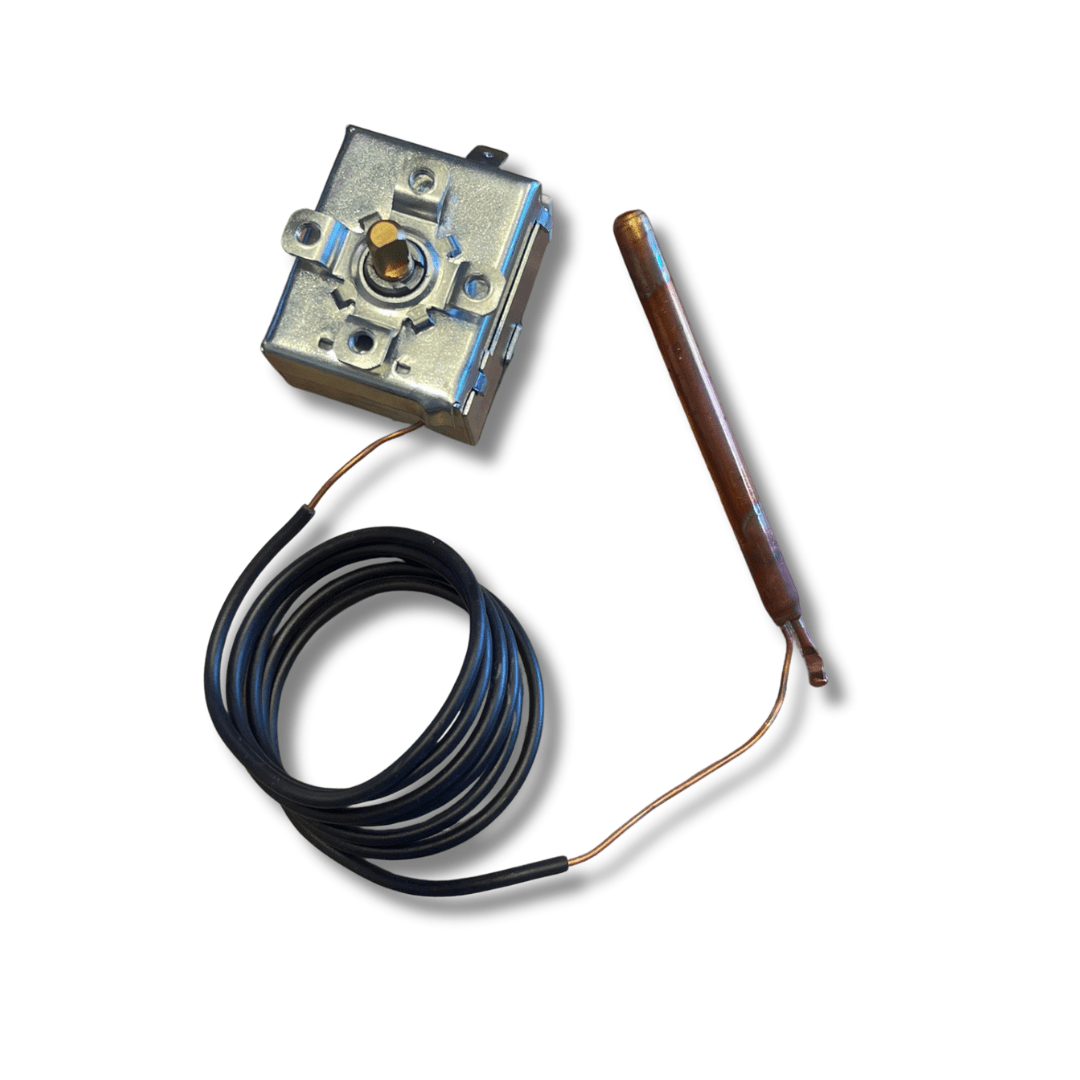

TERMOSTATO DE REGULACIÓN TR/2 82 °C FONDITAL BALI / DRAGO – 6TERMTRD01

TERMOSTATO DE REGULACIÓN TR/2 82 °C FONDITAL BALI / DRAGO – 6TERMTRD01

El termostato de regulación Fondital TR/2 82 °C es un componente destinado al control de la temperatura de funcionamiento en calderas de pie Fondital y modelos compatibles.

Su función es detectar la temperatura del agua de la caldera mediante su elemento sensible y actuar sobre el circuito de control para mantener la temperatura dentro del valor seleccionado.

Este termostato permite regular el funcionamiento térmico de la caldera y controlar el encendido y apagado del quemador de acuerdo con la temperatura configurada.

CARACTERÍSTICAS PRINCIPALES

- Termostato de regulación para calderas.
- Marca: Fondital.
- Modelo / Tipo: TR/2.
- Código: 6TERMTRD01.
- Referencia alternativa / sustitución: 6WTERREG00.
- Temperatura máxima de regulación: 82 °C.
- Aplicación en calderas Fondital Bali.
- Aplicación en calderas Fondital Drago.
- Utilizado también en determinados equipos Nova Florida compatibles.
- Regulación mecánica de temperatura.
- Sensor mediante sistema capilar.
- Control del funcionamiento térmico de la caldera.
- Repuesto específico para equipos compatibles.
- Ideal para mantenimiento y reparación profesional.

ESPECIFICACIONES TÉCNICAS

- Marca: Fondital.
- Código: 6TERMTRD01.
- Código alternativo / sustitución: 6WTERREG00.
- Tipo: Termostato de regulación.
- Serie: TR/2.
- Temperatura de regulación máxima: 82 °C.
- Aplicación: Calderas de pie.
- Sistema: Calefacción.
- Tipo de regulación: Mecánica.
- Función: Control de temperatura del agua de caldera.
- Instalación: Panel / cuadro de control de la caldera.
- Sensor: Bulbo / elemento sensible conectado al termostato.

COMPATIBILIDAD

Utilizado en diferentes calderas Fondital y Nova Florida, incluyendo versiones compatibles de:

- Fondital Bali RTN.
- Fondital Bali RTN E.
- Fondital Bali RTFS E.
- Fondital Bali RTN PV.
- Fondital Bali RTN PVE.
- Fondital Drago.
- Fondital Elba / Drago según versión.
- Nova Florida Altair RTN.
- Nova Florida Altair RTN E.
- Nova Florida Altair RTFS E.
- Nova Florida Altair RTN PV.
- Nova Florida Altair RTN PVE.

Se encuentra en diferentes potencias y configuraciones de estas familias de calderas.

La compatibilidad exacta debe verificarse mediante el modelo completo de la caldera y el código del termostato original instalado.

FUNCIONAMIENTO

El elemento sensible del termostato detecta la temperatura del agua de la caldera.

Cuando la temperatura alcanza el valor seleccionado mediante la perilla de regulación, el termostato conmuta sus contactos eléctricos y actúa sobre el circuito de funcionamiento de la caldera.

Cuando la temperatura vuelve a disminuir, el termostato permite nuevamente la demanda de calor según su diferencial de funcionamiento.

De esta manera ayuda a mantener la temperatura del agua dentro del rango seleccionado por el usuario.

SÍNTOMAS DE FALLA

- La caldera no alcanza la temperatura seleccionada.
- La caldera supera la temperatura configurada.
- El quemador no se detiene al alcanzar la temperatura.
- El quemador no vuelve a encender cuando disminuye la temperatura.
- Regulación de temperatura inestable.
- Perilla de regulación sin respuesta.
- Contactos eléctricos deteriorados.
- Capilar o elemento sensible dañado.
- Funcionamiento intermitente de la calefacción.

BENEFICIOS

- Control directo de la temperatura de la caldera.
- Regulación hasta 82 °C.
- Diseñado para calderas Fondital compatibles.
- Aplicación en familias Bali y Drago.
- Funcionamiento mecánico confiable.
- Permite recuperar el control normal de temperatura cuando el termostato original está defectuoso.
- Repuesto ideal para mantenimiento y reparación profesional.

DIMENSIONES DEL PRODUCTO

Dimensiones aproximadas:

- Cuerpo del termostato: 6 x 5 x 4 cm.
- El conjunto incorpora elemento sensible / capilar para la medición de temperatura.

PESO DEL PRODUCTO

- Peso aproximado: 0,20 kg.

DIMENSIONES DEL EMBALAJE

Dimensiones aproximadas:

- Largo: 15 cm.
- Ancho: 12 cm.
- Alto: 7 cm.

PESO CON EMBALAJE

- Peso aproximado: 0,30 kg.

IMPORTANTE

Código del repuesto:

6TERMTRD01

Referencia alternativa / sustitución:

6WTERREG00

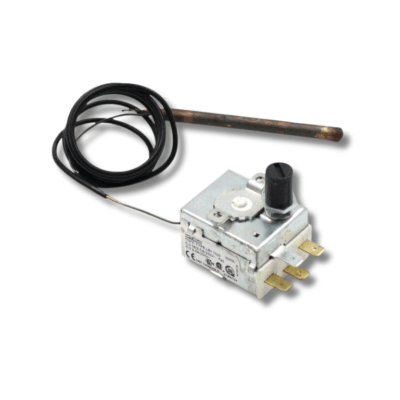

Este componente corresponde al TERMOSTATO DE REGULACIÓN TR/2 82 °C y no debe confundirse con el termostato de seguridad LS1 110 °C utilizado en algunas de las mismas calderas.

Antes de realizar el reemplazo se debe verificar el modelo completo de la caldera y comparar el código del termostato instalado.

El capilar y el elemento sensible no deben cortarse, aplastarse ni doblarse bruscamente, ya que cualquier daño puede afectar el funcionamiento del termostato.

La instalación y conexión eléctrica deben ser realizadas por personal técnico calificado.
