DESFANGADOR MAGNÉTICO COMPACTO HCE DIRT OUT 3/4"
DESFANGADOR MAGNÉTICO COMPACTO HCE DIRT OUT 3/4"

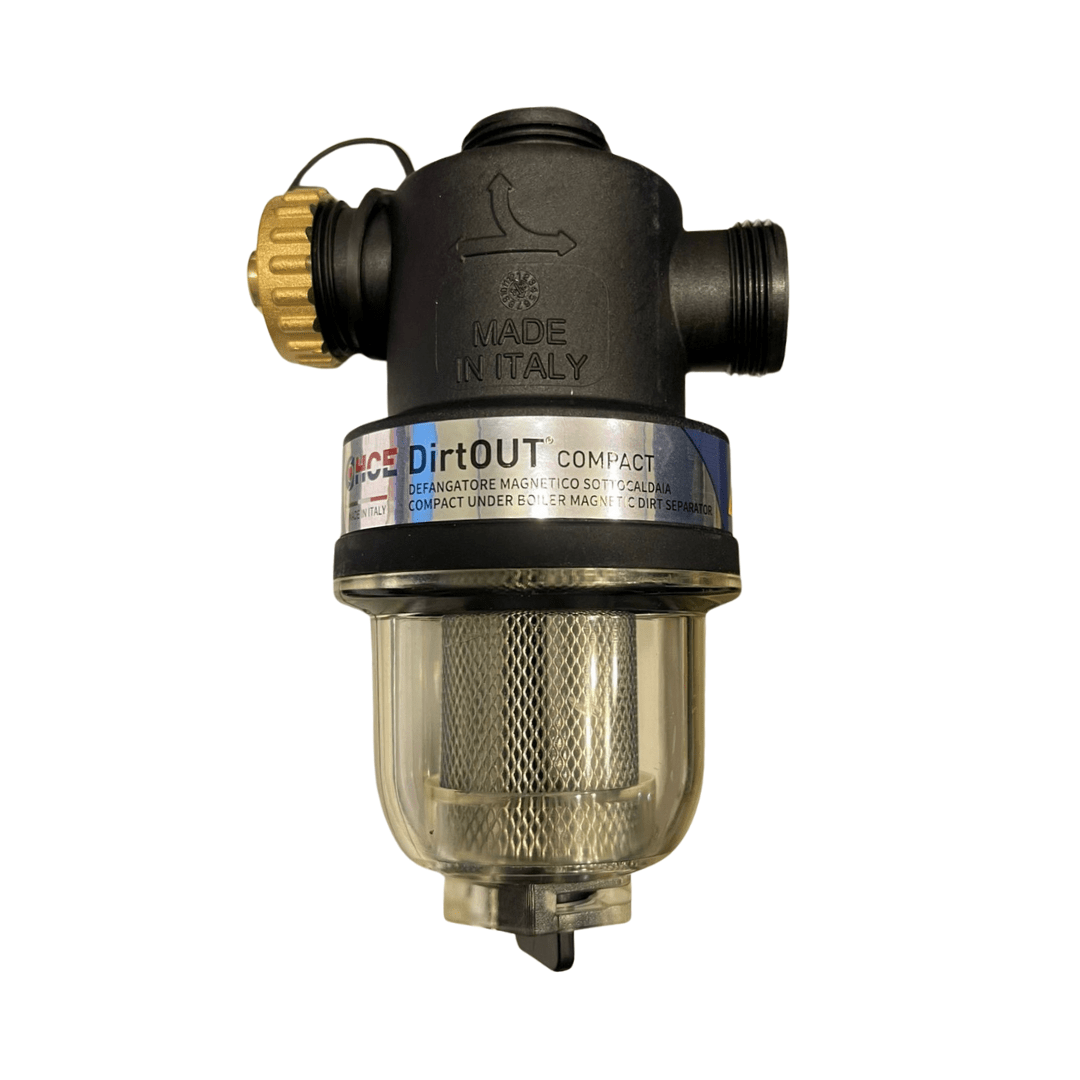

El desfangador magnético HCE DirtOUT™ Compact de 3/4" está diseñado para proteger calderas murales y circuitos de calefacción frente a la magnetita, el óxido, los lodos y otras impurezas presentes en el agua.
Su sistema de doble acción combina un potente imán de neodimio con un cartucho filtrante de acero inoxidable. De esta manera, retiene tanto partículas metálicas como residuos no magnéticos antes de que lleguen a la bomba circuladora o al intercambiador de calor.
Gracias a su tamaño reducido y conexiones configurables, es especialmente adecuado para instalaciones bajo caldera y espacios con acceso limitado.
CARACTERÍSTICAS PRINCIPALES
Diseño compacto para instalación bajo caldera.
Doble acción filtrante: magnética y mecánica.
Imán de neodimio de 12.000 Gauss.
Cartucho filtrante de acero inoxidable.
Grado de filtración de 800 µm.
Coeficiente de caudal Kv de 5,3 m³/h.
Cámara transparente para observar la acumulación de residuos.
Componentes internos inspeccionables y lavables.
Montaje horizontal, vertical o angular.
Conexiones configurables para instalación recta o en escuadra.
Válvula de corte de latón incluida.
Llave de descarga integrada.
Compatible con agua y soluciones glicoladas.
Fabricado en Italia.
SISTEMA DE DOBLE FILTRACIÓN
Filtración magnética
El imán extraíble de neodimio genera un campo magnético de 12.000 Gauss, permitiendo capturar magnetita, óxido y partículas ferrosas que pueden acumularse en bombas e intercambiadores.
Filtración mecánica
El cartucho de acero inoxidable AISI 304, con una capacidad de filtración de 800 µm, actúa como barrera para sedimentos y residuos no magnéticos.
La amplia cámara de decantación desacelera el flujo y permite almacenar una mayor cantidad de suciedad, reduciendo la frecuencia de limpieza.
ESPECIFICACIONES TÉCNICAS
Marca: HCE Hydronic.
Línea: DirtOUT™ Compact.
Código de referencia: DF00300034.
Tipo: Desfangador magnético compacto.
Conexiones principales: 3/4" hembra.
Configuración de conexión: recta o angular.
Norma de roscas: UNI-EN-ISO 228.
Coeficiente de caudal Kv: 5,3 m³/h.
Potencia magnética: 12.000 Gauss.
Grado de filtración: 800 µm.
Presión máxima de trabajo: 3 bar.
Temperatura de funcionamiento: 0°C a 90°C.
Fluido compatible: agua o mezcla de agua con glicol.
Concentración máxima de glicol: 50%.
Cuerpo: PA66 reforzado con 30% de fibra de vidrio.
Cámara de recolección: tecnopolímero transparente.
Cartucho filtrante: acero inoxidable AISI 304.
Válvula de corte: latón.
Conexión orientable: latón.
Sellos hidráulicos: EPDM tratado con peróxido.
Imán: neodimio.
Color: negro con cámara transparente.
Origen: Italia.
DIMENSIONES DEL PRODUCTO
Alto máximo: 167 mm.
Ancho máximo: 151,1 mm.
Profundidad aproximada: 66,3 mm.
Peso neto aproximado: 0,8 kg.
Las dimensiones exteriores pueden variar ligeramente según la orientación elegida para las conexiones.
DIMENSIONES Y PESO CON EMBALAJE
Largo: 20 cm.
Ancho: 18 cm.
Alto: 10 cm.
Peso aproximado: 1 kg.
Las dimensiones y el peso del embalaje son aproximados y pueden variar de acuerdo con la protección utilizada durante el despacho.
BENEFICIOS
Ayuda a proteger la bomba circuladora y el intercambiador.
Retiene partículas ferrosas y residuos no magnéticos.
Reduce el riesgo de obstrucciones en la caldera.
Favorece una circulación estable del agua.
Ayuda a conservar la eficiencia térmica del sistema.
Puede reducir ruidos producidos por suciedad en el circuito.
Su cámara transparente permite observar los residuos acumulados.
Ocupa poco espacio bajo la caldera.
Facilita las tareas de inspección y limpieza.
Permite adaptarse a diferentes configuraciones de tuberías.
APLICACIONES RECOMENDADAS
Calderas murales convencionales.
Calderas de condensación.
Bombas de calor.
Sistemas de calefacción central.
Circuitos de radiadores.
Sistemas de piso radiante.
Instalaciones residenciales.
Circuitos con espacio limitado bajo la caldera.
CONTENIDO DEL PRODUCTO
1 desfangador magnético HCE DirtOUT™ Compact.
1 imán de neodimio de 12.000 Gauss.
1 cartucho filtrante de acero inoxidable de 800 µm.
1 válvula de corte de 3/4".
1 tapón de 3/4".
1 conexión orientable de 3/4" x 3/4".
3 juntas de sellado de 3/4".
Válvula de descarga con tapa.
INSTALACIÓN RECOMENDADA
Se recomienda instalar el desfangador en la tubería de retorno, antes de la entrada de la caldera. Así, las impurezas son retenidas antes de alcanzar el intercambiador y la bomba circuladora.
El diseño permite montarlo en tuberías horizontales o verticales, utilizando una conexión recta o angular según el espacio disponible. Debe dejarse acceso suficiente para retirar el imán y efectuar la limpieza.
MANTENIMIENTO
El fabricante recomienda realizar una primera limpieza aproximadamente un mes después de la instalación. Posteriormente, debe revisarse según las condiciones del circuito y, como mínimo, una vez al año.
Para limpiarlo:
Apagar la caldera y esperar que el fluido se enfríe.
Cerrar las válvulas de aislamiento.
Colocar un recipiente bajo la descarga.
Retirar cuidadosamente el imán.
Abrir la descarga y recoger el agua residual.
Lavar el imán, la cámara y el cartucho filtrante.
Revisar el estado de las juntas.
Volver a montar los componentes y comprobar que no existan filtraciones.
IMPORTANTE
La instalación y el mantenimiento deben ser realizados por un técnico calificado. Antes de comprar, verifique las conexiones de 3/4", la presión de trabajo, el sentido de circulación y el espacio disponible.
El imán genera un campo magnético intenso. Debe mantenerse alejado de marcapasos, dispositivos médicos, tarjetas magnéticas y equipos electrónicos sensibles.
La instalación de un desfangador ayuda a proteger una caldera nueva, pero la validez de su garantía dependerá de las condiciones establecidas por cada fabricante.
