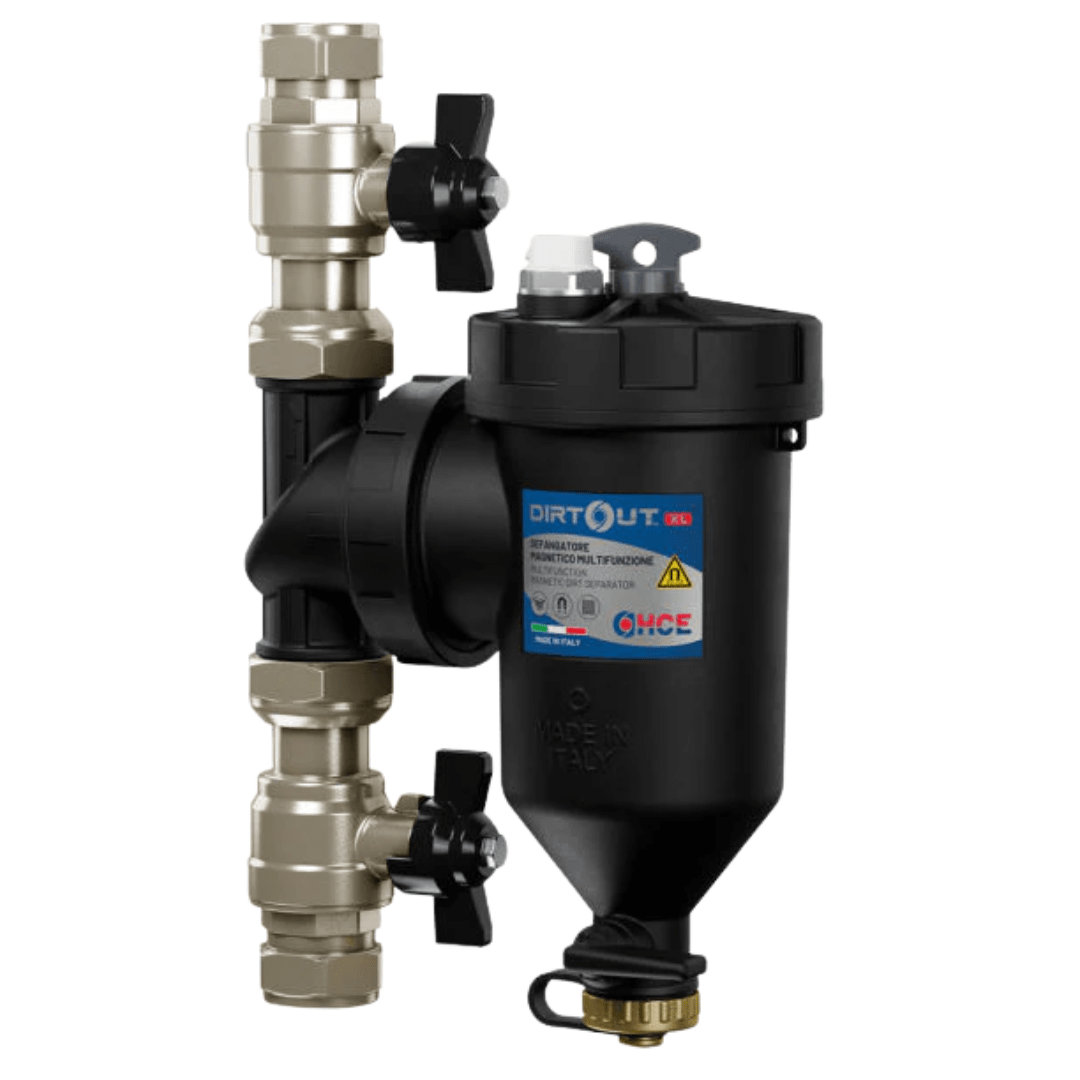

FILTRO MAGNÉTICO DESFANGADOR HCE DIRT OUT XL 1" CON VÁLVULAS
HCEFILTRO MAGNÉTICO DESFANGADOR HCE DIRT OUT XL 1" CON VÁLVULAS
El filtro magnético desfangador DirtOUT™ XL de 1" está diseñado para proteger calderas, bombas de calor y sistemas de calefacción frente a la acumulación de magnetita, óxido, lodos y otras impurezas presentes en el circuito.
Su sistema patentado de triple acción combina separación ciclónica, filtración magnética y filtración mecánica. Esto permite capturar tanto partículas ferrosas como residuos no magnéticos antes de que alcancen la bomba circuladora o el intercambiador de calor.
Gracias a sus conexiones de 1", válvulas de bola de paso completo y cuerpo orientable en 360°, es una excelente alternativa para instalaciones con mayor demanda de caudal, sistemas de radiadores, piso radiante y circuitos híbridos con bomba de calor.
SISTEMA DE TRIPLE FILTRACIÓN
Separación ciclónica
El inserto interno genera un movimiento en forma de vórtice que desacelera el agua y favorece la separación de las partículas más pesadas.
Filtración magnética
El imán extraíble de neodimio genera un campo magnético de 14.000 Gauss, capturando magnetita, óxido y partículas metálicas presentes en el circuito.
Filtración mecánica
El cartucho de acero inoxidable AISI 304 retiene sedimentos y partículas no magnéticas que no pueden ser atraídas por el imán.
La separación ciclónica y magnética ocurre antes de que el agua atraviese la malla, reduciendo el riesgo de obstrucción y manteniendo un funcionamiento estable durante más tiempo.
CARACTERÍSTICAS PRINCIPALES
Triple acción: ciclónica, magnética y mecánica.
Imán de neodimio de 14.000 Gauss.
Incluye cartuchos filtrantes de 500 y 800 µm.
Cuerpo fabricado en polímero técnico reforzado.
Cartucho de acero inoxidable AISI 304.
Conexiones hembra-hembra de 1".
Incluye válvulas de bola de paso completo.
Cuerpo orientable en 360°.
Instalación horizontal, vertical o inclinada.
Purgador manual integrado.
Válvula de descarga para facilitar la limpieza.
Compatible con agua y soluciones glicoladas.
Adecuado para calderas y bombas de calor.
Fabricación europea.
ESPECIFICACIONES TÉCNICAS
Marca: HCE Hydronic.
Línea: DirtOUT™ XL.
Modelo: DF100.
Código de referencia: DF00100100.
Tipo: Filtro magnético desfangador de triple acción.
Conexiones: 1" hembra-hembra.
Norma de las roscas: UNI-EN-ISO 228.
Válvulas incluidas: 2 válvulas de bola.
Coeficiente de caudal Kv: 6,7 m³/h.
Intensidad magnética: 14.000 Gauss.
Grado de filtración: 500 y 800 µm.
Presión máxima de trabajo: 3 bar.
Temperatura de funcionamiento: 0°C a 90°C.
Fluidos compatibles: agua o mezcla de agua con glicol.
Concentración máxima de glicol: 50%.
Cuerpo e inserto ciclónico: PA66 reforzado con 30% de fibra de vidrio.
Cartucho filtrante: acero inoxidable AISI 304.
Imán: neodimio.
Sellos hidráulicos: EPDM.
Color: negro.
Orientación: regulable en 360°.
DIMENSIONES DEL PRODUCTO
Largo total con válvulas: 269,5 mm.
Alto aproximado: 157 mm.
Profundidad máxima: 130 mm.
Peso neto aproximado: 1,5 kg.
Las dimensiones pueden variar ligeramente según la posición del cuerpo orientable y de las válvulas.
DIMENSIONES Y PESO CON EMBALAJE
Largo: 31 cm.
Ancho: 18 cm.
Alto: 16 cm.
Peso aproximado: 1,8 kg.
Las medidas y el peso del embalaje son aproximados y pueden variar según la protección utilizada para el despacho.
BENEFICIOS
Ayuda a proteger la caldera y la bomba de circulación.
Retiene magnetita, óxido, arena, lodos y sedimentos.
Reduce el riesgo de obstrucción del intercambiador.
Favorece una circulación estable del agua.
Ayuda a conservar la eficiencia térmica de la instalación.
Puede disminuir ruidos generados por impurezas en el circuito.
Reduce el desgaste prematuro de bombas y válvulas.
Facilita la limpieza preventiva del sistema.
Las válvulas permiten aislar el filtro durante su mantenimiento.
Su orientación regulable facilita la instalación en espacios reducidos.
APLICACIONES RECOMENDADAS
Calderas convencionales y de condensación.
Bombas de calor.
Sistemas híbridos de calefacción.
Circuitos de radiadores.
Sistemas de piso radiante.
Instalaciones residenciales de gran tamaño.
Pequeñas instalaciones comerciales.
Renovación de circuitos antiguos con acumulación de óxido.
CONTENIDO DEL PRODUCTO
1 filtro magnético DirtOUT™ XL de 1".
1 imán de neodimio extraíble.
1 cartucho filtrante de 500 µm.
1 cartucho filtrante de 800 µm.
2 válvulas de bola de 1".
1 purgador manual.
1 válvula de descarga.
Sellos hidráulicos correspondientes.
INSTALACIÓN RECOMENDADA
Se recomienda instalar el DirtOUT™ XL en la tubería de retorno, antes de la entrada de la caldera o bomba de calor. De esta manera, las impurezas son retenidas antes de alcanzar el intercambiador y la bomba circuladora.
Su conexión orientable en 360° permite instalarlo en posición vertical, horizontal o inclinada. Se debe respetar el sentido de circulación indicado en el cuerpo y dejar espacio suficiente para retirar el imán y efectuar la limpieza.
MANTENIMIENTO
Se recomienda realizar una primera limpieza aproximadamente un mes después de la instalación. Posteriormente, la frecuencia dependerá del estado del circuito, aunque se aconseja revisarlo al menos una vez al año.
Antes de limpiar el filtro:
Apagar el equipo y esperar que el fluido se enfríe.
Cerrar las válvulas de aislamiento.
Retirar el imán para liberar las partículas ferrosas.
Abrir cuidadosamente la válvula de descarga.
Enjuagar el cartucho cuando sea necesario.
Cerrar la descarga, reinstalar el imán y abrir nuevamente las válvulas.
Comprobar la presión y purgar el aire del circuito.
IMPORTANTE
La instalación debe ser realizada por un técnico calificado. Antes de comprar, verifique la medida de las conexiones, la presión de trabajo, el caudal requerido y el espacio disponible.
El imán genera un campo magnético intenso. Debe mantenerse alejado de marcapasos, dispositivos médicos, tarjetas magnéticas y equipos electrónicos sensibles.
Las características técnicas fueron contrastadas con la ficha técnica del fabricante HCE Hydronic.
