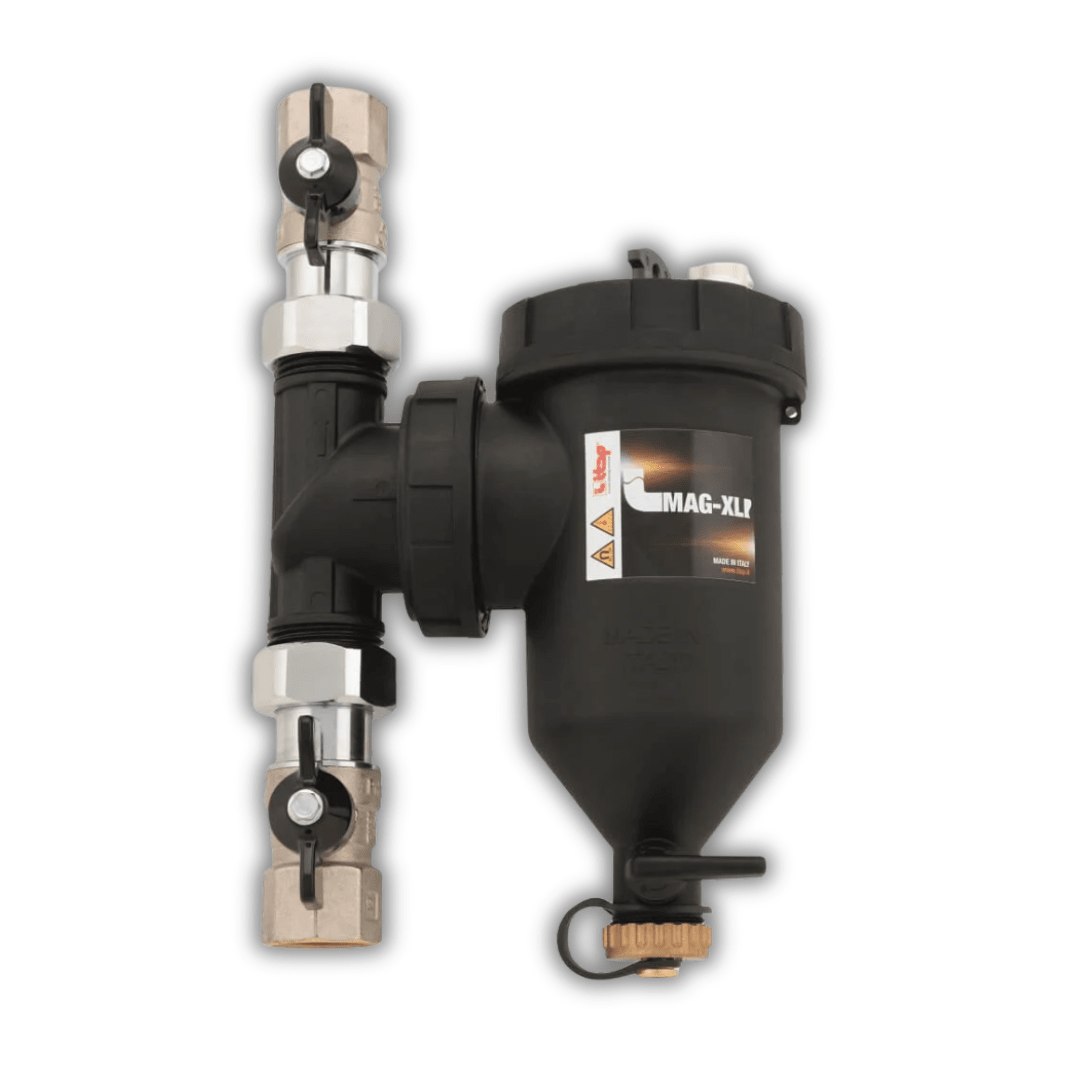

FILTRO MAGNÉTICO DESFANGADOR ITAP I-MAG XL 3/4" – MODELO 188S
FILTRO MAGNÉTICO DESFANGADOR ITAP I-MAG XL 3/4" – MODELO 188S
El filtro magnético desfangador ITAP I-MAG XL de 3/4" está diseñado para proteger calderas, bombas de calor y circuitos cerrados de calefacción frente a la magnetita, el óxido, los lodos y otras impurezas presentes en el agua.
Su sistema de triple acción combina separación ciclónica, filtración magnética y filtración mecánica. Esto permite capturar partículas ferrosas y residuos no magnéticos antes de que ingresen en el intercambiador o la bomba circuladora, ayudando a conservar el rendimiento y prolongar la vida útil de la instalación.
La versión de 3/4" corresponde al modelo ITAP 188S e incluye conexiones y válvulas que permiten instalarlo en tuberías horizontales, verticales o inclinadas.
SISTEMA DE TRIPLE FILTRACIÓN
Acción ciclónica
El inserto interno genera un movimiento de vórtice que reduce la velocidad del agua y favorece la separación de las partículas más pesadas.
Acción magnética
El imán extraíble de neodimio genera un campo magnético de 14.000 Gauss, capturando magnetita, óxido y partículas ferrosas.
Acción filtrante
El cartucho de acero inoxidable AISI 304 retiene sedimentos y residuos no magnéticos. Incluye mallas de 500 y 800 µm para diferentes etapas de limpieza y protección.
CARACTERÍSTICAS PRINCIPALES
Triple acción: ciclónica, magnética y mecánica.
Imán de neodimio de 14.000 Gauss.
Incluye cartuchos filtrantes de 500 y 800 µm.
Cámara de acumulación de gran capacidad.
Cuerpo fabricado en polímero técnico.
Cartuchos de acero inoxidable AISI 304.
Conexiones de 3/4".
Válvulas de bola incluidas.
Conexión orientable.
Instalación horizontal, vertical o inclinada.
Purgador manual superior.
Descarga inferior para facilitar la limpieza.
Compatible con agua y mezclas con glicol.
Fabricado en Italia.
ESPECIFICACIONES TÉCNICAS
Marca: ITAP.
Línea: I-MAG XL.
Modelo correcto para 3/4": 188S.
Código de referencia: 1880034S.
Tipo: Filtro magnético desfangador multifunción.
Conexiones a la instalación: 3/4".
Conexiones del cuerpo: 1" macho.
Norma de roscas: ISO 228.
Coeficiente de caudal Kv: 6,3 m³/h.
Potencia magnética: 14.000 Gauss.
Cartucho para limpieza inicial: 500 µm.
Cartucho para funcionamiento normal: 800 µm.
Presión máxima de trabajo: 3 bar.
Temperatura de funcionamiento: 0°C a 90°C.
Fluidos compatibles: agua o mezcla de agua con glicol.
Concentración máxima de glicol: 50%.
Material del cuerpo: polímero técnico.
Cartuchos filtrantes: acero inoxidable AISI 304.
Imán: neodimio.
Orientación de montaje: horizontal, vertical o inclinada.
Origen: Italia.
DIMENSIONES DEL PRODUCTO
Largo total con válvulas: 242,5 mm.
Alto máximo: 203,5 mm.
Profundidad aproximada: 89 mm.
Peso neto aproximado: 1,5 kg.
Las dimensiones exteriores pueden variar ligeramente dependiendo de la orientación del cuerpo y las válvulas.
DIMENSIONES Y PESO CON EMBALAJE
Largo: 28 cm.
Ancho: 23 cm.
Alto: 13 cm.
Peso aproximado: 1,8 kg.
Las dimensiones y el peso del embalaje son aproximados y pueden variar según la protección utilizada para el despacho.
BENEFICIOS
Ayuda a proteger el intercambiador y la bomba circuladora.
Retiene magnetita, óxido, arena, lodos y sedimentos.
Reduce el riesgo de obstrucciones.
Favorece una circulación estable del agua.
Ayuda a conservar la transferencia térmica.
Disminuye el desgaste de bombas y válvulas.
Puede reducir ruidos ocasionados por suciedad en el circuito.
Permite aislar el filtro durante su mantenimiento.
Facilita la limpieza sin vaciar completamente la instalación.
Su diseño orientable simplifica el montaje en diferentes posiciones.
APLICACIONES RECOMENDADAS
Calderas murales convencionales.
Calderas de condensación.
Bombas de calor.
Sistemas híbridos.
Circuitos de radiadores.
Sistemas de piso radiante.
Instalaciones residenciales.
Pequeñas instalaciones comerciales.
Circuitos antiguos con acumulación de óxido y sedimentos.
CONTENIDO DEL PRODUCTO
1 filtro magnético ITAP I-MAG XL de 3/4".
1 imán extraíble de neodimio.
1 cartucho filtrante de 500 µm.
1 cartucho filtrante de 800 µm.
Válvulas de bola de aislamiento.
Purgador manual superior.
Descarga inferior.
Conexiones y sellos correspondientes.
Llave para apertura y mantenimiento.
INSTALACIÓN RECOMENDADA
Se recomienda instalar el desfangador en la tubería de retorno, antes de la entrada de la caldera o bomba de calor. Así, las impurezas quedan retenidas antes de alcanzar el intercambiador y la bomba circuladora.
Su conexión orientable permite instalarlo en tuberías horizontales, verticales o inclinadas. Se debe respetar el sentido de circulación señalado en el cuerpo y dejar espacio para retirar el imán y efectuar la limpieza.
Cuando el circuito se encuentre muy contaminado, se recomienda utilizar inicialmente el cartucho de 500 µm. Después del lavado del sistema puede reemplazarse por el cartucho estándar de 800 µm.
MANTENIMIENTO
La frecuencia de limpieza dependerá de la cantidad de residuos presentes en la instalación. Se recomienda efectuar una primera revisión pocas semanas después de instalarlo y continuar con inspecciones periódicas.
Procedimiento general:
Apagar la caldera o bomba de calor.
Esperar que el fluido se enfríe.
Cerrar las válvulas de aislamiento.
Colocar un recipiente bajo la descarga.
Retirar el imán para liberar las partículas ferrosas.
Abrir cuidadosamente la válvula inferior.
Limpiar el imán y el cartucho filtrante.
Revisar los sellos y volver a montar.
Abrir las válvulas, purgar el aire y comprobar la presión.
IMPORTANTE
La instalación y el mantenimiento deben ser realizados por un técnico calificado. Antes de comprar, verifique las conexiones, la presión de trabajo y el espacio disponible.
El modelo ITAP 188SR corresponde a la versión de 1". Para conexiones de 3/4", la referencia correcta es ITAP 188S, código 1880034S.
La instalación de un desfangador ayuda a proteger una caldera nueva, pero no garantiza automáticamente la vigencia de su garantía; esta dependerá de las condiciones establecidas por cada fabricante.
El imán genera un campo magnético intenso. Debe mantenerse alejado de marcapasos, dispositivos médicos, tarjetas magnéticas y equipos electrónicos sensibles. Datos contrastados con la documentación técnica oficial de ITAP.
