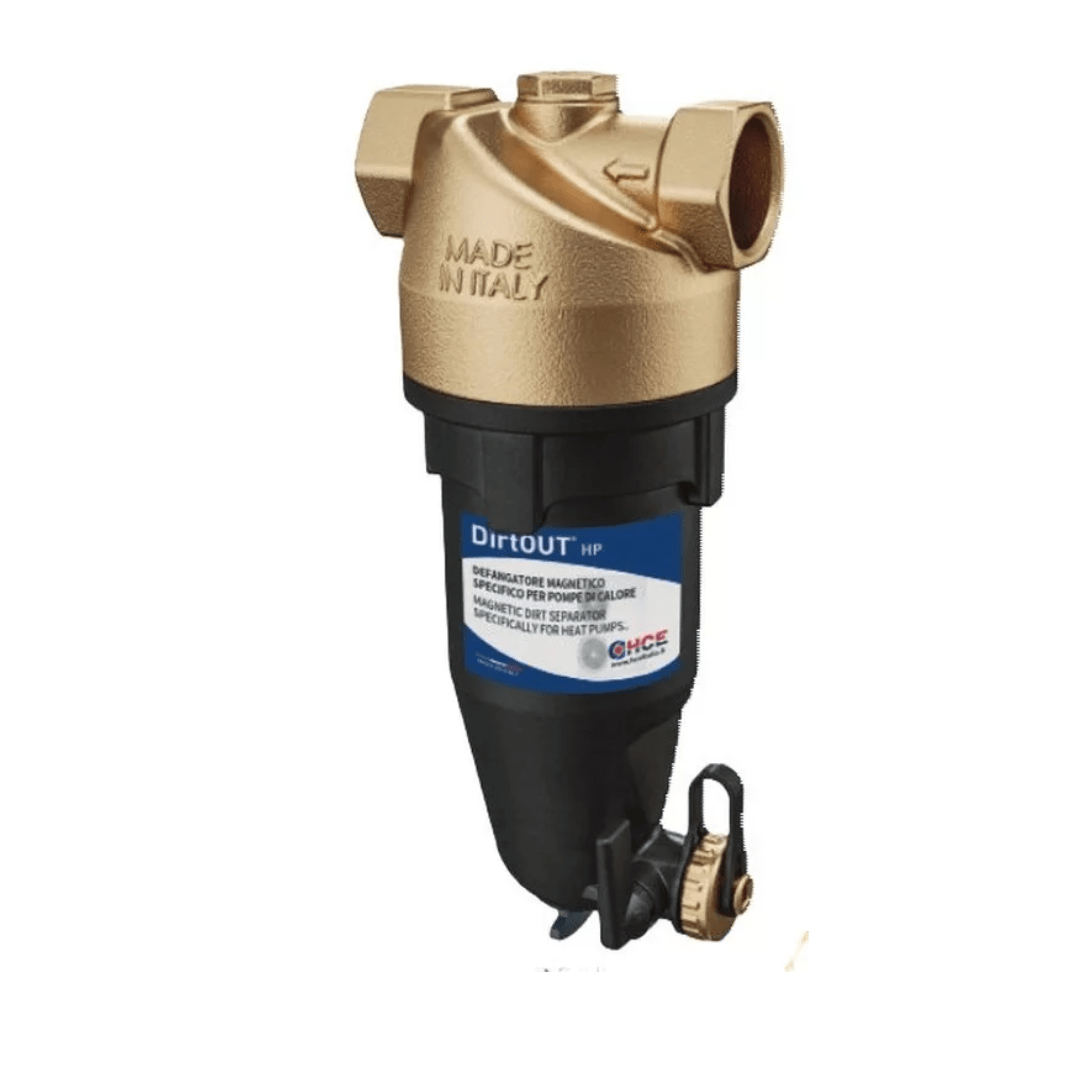

FILTRO MAGNÉTICO DESFANGADOR DIRT OUT HP 1" PARA BOMBAS DE CALOR Y CALDERAS
HCEFILTRO MAGNÉTICO DESFANGADOR DIRT OUT HP 1" PARA BOMBAS DE CALOR Y CALDERAS
El filtro magnético desfangador DirtOUT HP de 1" está especialmente diseñado para proteger bombas de calor, calderas y sistemas hidrónicos que trabajan con caudales elevados y necesitan mantener una baja pérdida de carga.
Su sistema de doble filtración combina un potente imán de neodimio de 14.000 gauss con un cartucho mecánico de acero inoxidable AISI 304. Esta configuración permite capturar partículas ferrosas, como magnetita y óxido, junto con lodos, arena y otros residuos no magnéticos presentes en el circuito.
Su cámara de filtración sobredimensionada proporciona una superficie filtrante aproximada de 2.310 mm², ayudando a mantener un flujo de agua adecuado y reduciendo el riesgo de obstrucción. Esto lo hace especialmente apropiado para instalaciones de aerotermia y bombas de calor.
CARACTERÍSTICAS PRINCIPALES:
Diseñado especialmente para bombas de calor.
Adecuado para calderas y sistemas hidrónicos.
Conexiones roscadas hembra de 1".
Imán de neodimio de 14.000 gauss.
Cartucho de acero inoxidable AISI 304.
Grado de filtración mecánica de 800 µm.
Filtración de partículas magnéticas y no magnéticas.
Cámara interna de gran superficie.
Baja pérdida de carga.
Válvula inferior de descarga integrada.
Dispositivo de corte incorporado.
Conexión superior para instalar un purgador.
Compatible con agua y soluciones glicoladas.
Fabricado en Italia.
ESPECIFICACIONES TÉCNICAS:
Marca: HCE Hydronic
Línea: DirtOUT
Modelo: DirtOUT HP
Código de fabricante: DF00800100
Tipo: filtro magnético desfangador autolimpiante
Medida nominal: 1"
Conexiones principales: 1" hembra × 1" hembra
Norma de conexión: UNI EN ISO 228
Coeficiente de caudal Kv: aproximadamente 17,10 m³/h
Presión máxima de trabajo: 3 bar
Rango de temperatura: desde 0 hasta 90 °C
Fluidos compatibles: agua y mezclas de agua con glicol
Concentración máxima de glicol: 50%
Potencia magnética: 14.000 gauss
Tipo de imán: neodimio
Grado de filtración mecánica: 800 µm
Superficie filtrante aproximada: 2.310 mm²
Material del cuerpo superior: latón
Material de la cámara: tecnopolímero
Material del cartucho: acero inoxidable AISI 304
Material de las juntas: elastómero
Color: negro
País de fabricación: Italia
DIMENSIONES APROXIMADAS DEL PRODUCTO:
Alto total: 260 mm
Ancho entre conexiones: 160 mm
Profundidad máxima: 130 mm
Conexiones hidráulicas: 1" HI
Peso neto aproximado: 2 kg
DIMENSIONES Y PESO CON EMBALAJE:
Largo: 30 cm
Ancho: 20 cm
Alto: 17 cm
Peso aproximado con embalaje: 2,3 kg
Las dimensiones y el peso son aproximados y pueden variar ligeramente según la configuración y la inclusión de la carcasa aislante.
CONTENIDO DEL PRODUCTO:
1 filtro magnético DirtOUT HP de 1".
1 imán de neodimio extraíble.
1 cartucho filtrante de acero inoxidable.
1 válvula inferior de descarga.
1 dispositivo de corte integrado.
Juntas incorporadas.
1 carcasa de aislamiento térmico, cuando se indique incluida en la publicación.

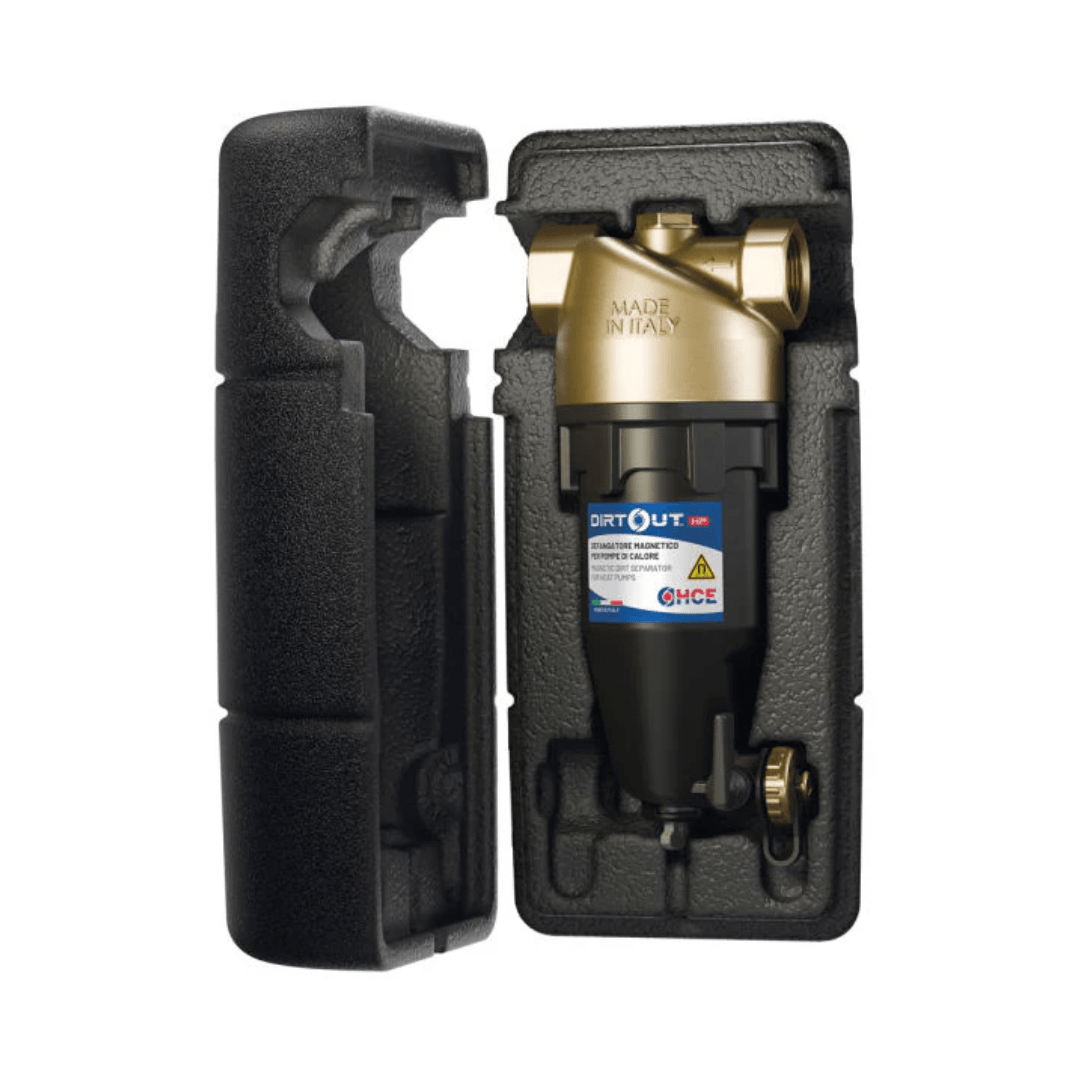

IMPORTANTE SOBRE EL AISLAMIENTO:
El fabricante identifica la carcasa aislante con la referencia COIB0002 y también la comercializa como accesorio independiente. Antes del despacho se debe confirmar si la unidad ofrecida incluye efectivamente esta carcasa.
Cuando está instalada, ayuda a:
Reducir pérdidas de temperatura durante calefacción.
Limitar la condensación durante refrigeración.
Proteger el cuerpo frente a golpes e impactos.
Mejorar la terminación estética de la instalación.
APLICACIONES RECOMENDADAS:
Bombas de calor aire-agua
Sistemas de aerotermia
Calderas de calefacción
Sistemas de radiadores
Circuitos de piso radiante
Fan coils
Sistemas de climatización hidrónica
Instalaciones residenciales y comerciales
Circuitos con caudales elevados
Sistemas nuevos o existentes
BENEFICIOS PRINCIPALES:
Retiene magnetita y partículas ferrosas.
Separa sedimentos y residuos no magnéticos.
Protege el intercambiador de la bomba de calor.
Reduce el riesgo de bloqueo de la bomba circuladora.
Ayuda a mantener estable el caudal del sistema.
Favorece el rendimiento energético del equipo.
Reduce la acumulación de residuos en válvulas y emisores.
Facilita la descarga periódica de las impurezas.
Ayuda a prolongar la vida útil de la instalación.
FUNCIONAMIENTO:
El agua es conducida a través de una cámara filtrante sobredimensionada. La reducción de velocidad facilita la separación de las partículas más pesadas, mientras que el cartucho de 800 µm retiene los residuos no magnéticos y el imán de 14.000 gauss atrae la magnetita y las partículas ferrosas.
Las impurezas quedan acumuladas dentro de la cámara hasta que son eliminadas mediante la válvula inferior de descarga.
INSTALACIÓN RECOMENDADA:
Instalar en la tubería de retorno.
Ubicar antes de la bomba de calor o caldera.
Respetar el sentido de circulación marcado en el cuerpo.
Mantener la descarga orientada hacia abajo.
Dejar espacio suficiente para retirar el imán.
Instalar válvulas de corte si la configuración no permite aislar completamente el filtro.
Comprobar la estanqueidad antes de poner el sistema en funcionamiento.
MANTENIMIENTO:
Para efectuar una limpieza segura:
Apague el generador térmico y permita que el agua se enfríe.
Aísle el filtro mediante las válvulas de corte.
Retire el imán para liberar las partículas ferrosas.
Abra cuidadosamente la válvula inferior de descarga.
Realice el lavado interno siguiendo las instrucciones del fabricante.
Cierre la descarga, reinstale el imán y compruebe que no existan filtraciones.
Aunque el filtro permite una limpieza rápida, no se recomienda intervenirlo con el circuito caliente, presurizado y sin aislar.
IMPORTANTE:
El equipo contiene un campo magnético de alta intensidad. Las personas que utilizan marcapasos u otros dispositivos médicos sensibles deben mantener una distancia segura. También se deben mantener alejados dispositivos electrónicos, tarjetas magnéticas y otros elementos sensibles al magnetismo.
El filtro ayuda a proteger el sistema, pero no sustituye el lavado inicial del circuito, el tratamiento adecuado del agua ni el mantenimiento periódico. La reducción de ruido, consumo o riesgo de sobrecalentamiento dependerá del estado general y del diseño de cada instalación.
La presión máxima informada para esta versión comercial es de 3 bar. Debe verificarse en la etiqueta del producto antes de instalarlo, ya que algunas fichas del fabricante presentan datos distintos según la versión.
