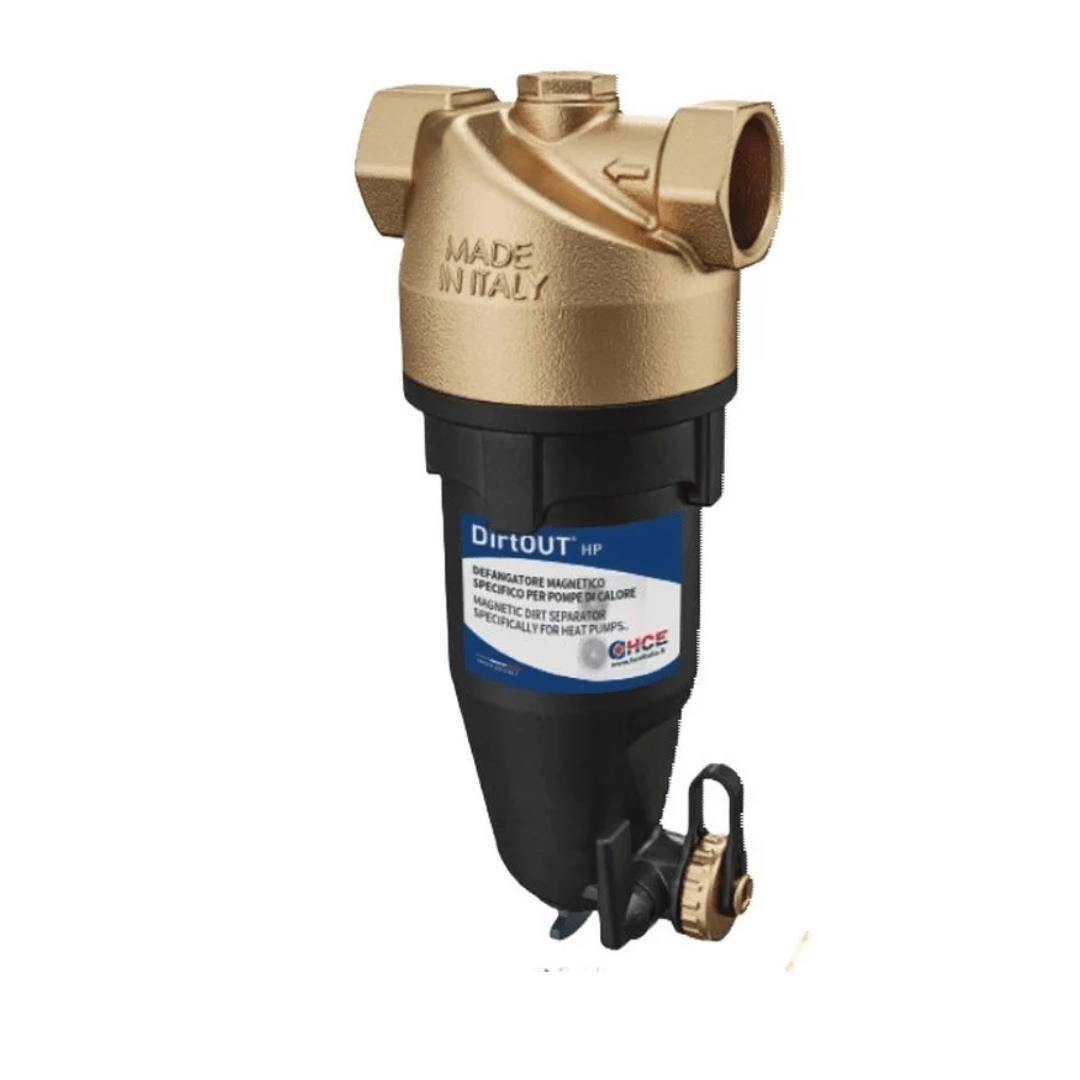

FILTRO MAGNÉTICO DESFANGADOR HCE DIRT OUT HP 1 1/4" – 14.000 GAUSS
HCEFILTRO MAGNÉTICO DESFANGADOR HCE DIRT OUT HP 1 1/4" – 14.000 GAUSS
El filtro magnético desfangador DirtOUT™ HP de 1 1/4" está diseñado para proteger bombas de calor, calderas y sistemas de calefacción de gran caudal frente a lodos, magnetita, óxido, arena y otras impurezas presentes en el circuito.
Su sistema de doble filtración combina un potente imán de neodimio de 14.000 Gauss con un cartucho de acero inoxidable de 800 µm. Esta tecnología permite capturar tanto partículas ferrosas como residuos no magnéticos, ayudando a prevenir obstrucciones y el desgaste prematuro de bombas, intercambiadores, válvulas y otros componentes hidráulicos.
Gracias a su diseño hidrodinámico y conexión de 1 1/4", ofrece un elevado caudal con una baja pérdida de carga. Es especialmente adecuado para bombas de calor, instalaciones residenciales de gran tamaño y sistemas comerciales ligeros.
CARACTERÍSTICAS PRINCIPALES
Sistema de doble filtración magnética y mecánica.
Imán de neodimio con potencia de 14.000 Gauss.
Cartucho filtrante reforzado de acero inoxidable AISI 304.
Filtración de partículas de hasta 800 µm.
Diseño optimizado para instalaciones de alto caudal.
Cámara de recolección de impurezas de gran capacidad.
Llave de descarga integrada para facilitar la limpieza.
Dispositivo de cierre integrado para aislar el filtro durante su mantenimiento.
Conexión superior preparada para instalar un purgador automático.
Compatible con agua y soluciones con glicol.

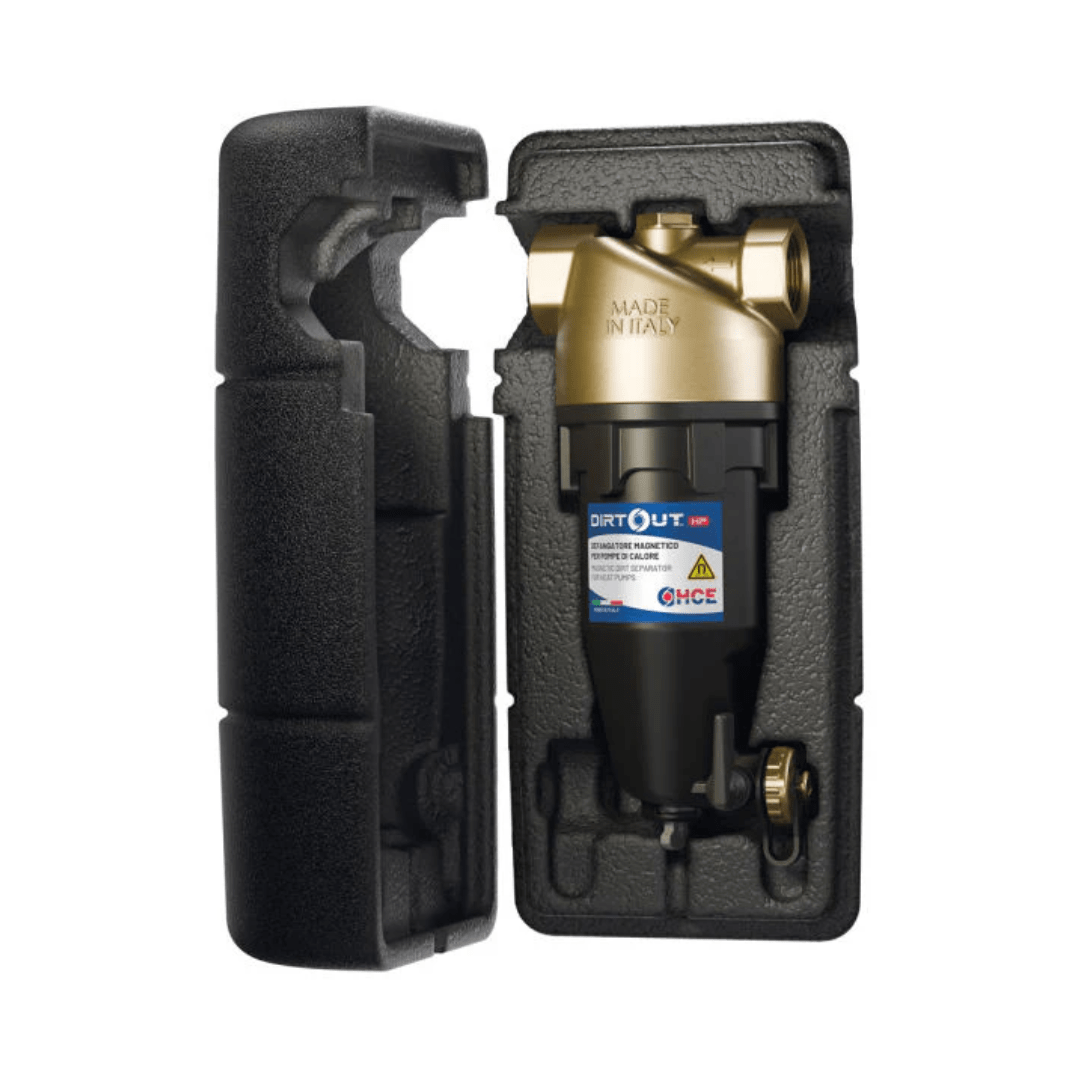

Carcasa de aislamiento térmico incluida.
Fabricado en Italia.
ESPECIFICACIONES TÉCNICAS
Marca: HCE Hydronic.
Modelo: DirtOUT™ HP.
Código de referencia: DF00800114.
Tipo: Filtro magnético desfangador.
Conexiones: 1 1/4" hembra-hembra.
Tipo de rosca: UNI-EN-ISO 228.
Coeficiente de caudal Kv: 17,80 m³/h.
Potencia magnética: 14.000 Gauss.
Grado de filtración: 800 µm.
Superficie filtrante: 2.310 mm².
Capacidad de recolección: 440 ml.
Presión máxima de trabajo: 6 bar.
Temperatura de funcionamiento: 0°C a 90°C.
Fluido compatible: agua o mezcla de agua con glicol.
Concentración máxima de glicol: 50%.
Material del cuerpo: latón de alta resistencia.
Cámara de filtración y decantación: polímero técnico.
Cartucho filtrante: acero inoxidable AISI 304.
Sellos hidráulicos: elastómero.
Posición de instalación: vertical, con descarga orientada hacia abajo.
Origen: Italia.
DIMENSIONES Y PESO APROXIMADOS
Producto
Alto: 26 cm.
Ancho: 17,5 cm.
Profundidad: 13 cm.
Peso neto: 1,76 kg.
Producto embalado
Largo: 30 cm.
Ancho: 21 cm.
Alto: 17 cm.
Peso aproximado: 2,1 kg.
Las dimensiones del producto y del embalaje son referenciales y pueden presentar pequeñas variaciones según la partida o configuración de los accesorios.
BENEFICIOS
Ayuda a proteger la bomba de calor o caldera.
Reduce el riesgo de obstrucciones en intercambiadores y tuberías.
Retiene magnetita, óxido, arena y residuos en suspensión.
Favorece una circulación estable del agua.
Ayuda a conservar la eficiencia térmica del sistema.
Puede reducir ruidos producidos por suciedad en el circuito.
Disminuye el desgaste de bombas, válvulas y componentes hidráulicos.
Facilita el mantenimiento preventivo de la instalación.
Su baja pérdida de carga contribuye a mantener el rendimiento de la bomba de calor.
APLICACIONES RECOMENDADAS
Bombas de calor.
Sistemas de aerotermia.
Calderas murales y de piso.
Circuitos cerrados de calefacción.
Sistemas de radiadores.
Calefacción por piso radiante.
Instalaciones residenciales de gran tamaño.
Sistemas comerciales de calefacción y climatización.
CONTENIDO DEL PRODUCTO
1 filtro magnético DirtOUT™ HP de 1 1/4".
1 imán de neodimio extraíble.
1 cartucho filtrante de acero inoxidable de 800 µm.
1 llave de descarga integrada.
Dispositivo de cierre integrado.
Carcasa de aislamiento térmico.
Sellos hidráulicos correspondientes.
El purgador automático superior y las válvulas externas de corte no están incluidos, salvo que se indique expresamente en la publicación.
INSTALACIÓN RECOMENDADA
Debe instalarse preferentemente en la tubería de retorno, antes de la bomba de calor o caldera, respetando la dirección de circulación indicada en el cuerpo del filtro. La descarga debe quedar orientada hacia abajo y se debe dejar espacio suficiente para retirar el imán, abrir la válvula de purga y efectuar la limpieza.
Para realizar el mantenimiento de forma segura, se debe aislar el filtro mediante las válvulas correspondientes, esperar que el fluido se enfríe, retirar el imán y posteriormente abrir la descarga.
IMPORTANTE
La instalación y el mantenimiento deben ser realizados por un técnico calificado. Antes de comprar, verifique el diámetro de las tuberías, el caudal requerido, la presión de trabajo y el espacio disponible.
Debido a la intensidad del imán, debe mantenerse alejado de marcapasos, dispositivos médicos, tarjetas magnéticas y equipos electrónicos sensibles.
La información técnica principal corresponde a la documentación vigente del fabricante HCE Hydronic.
