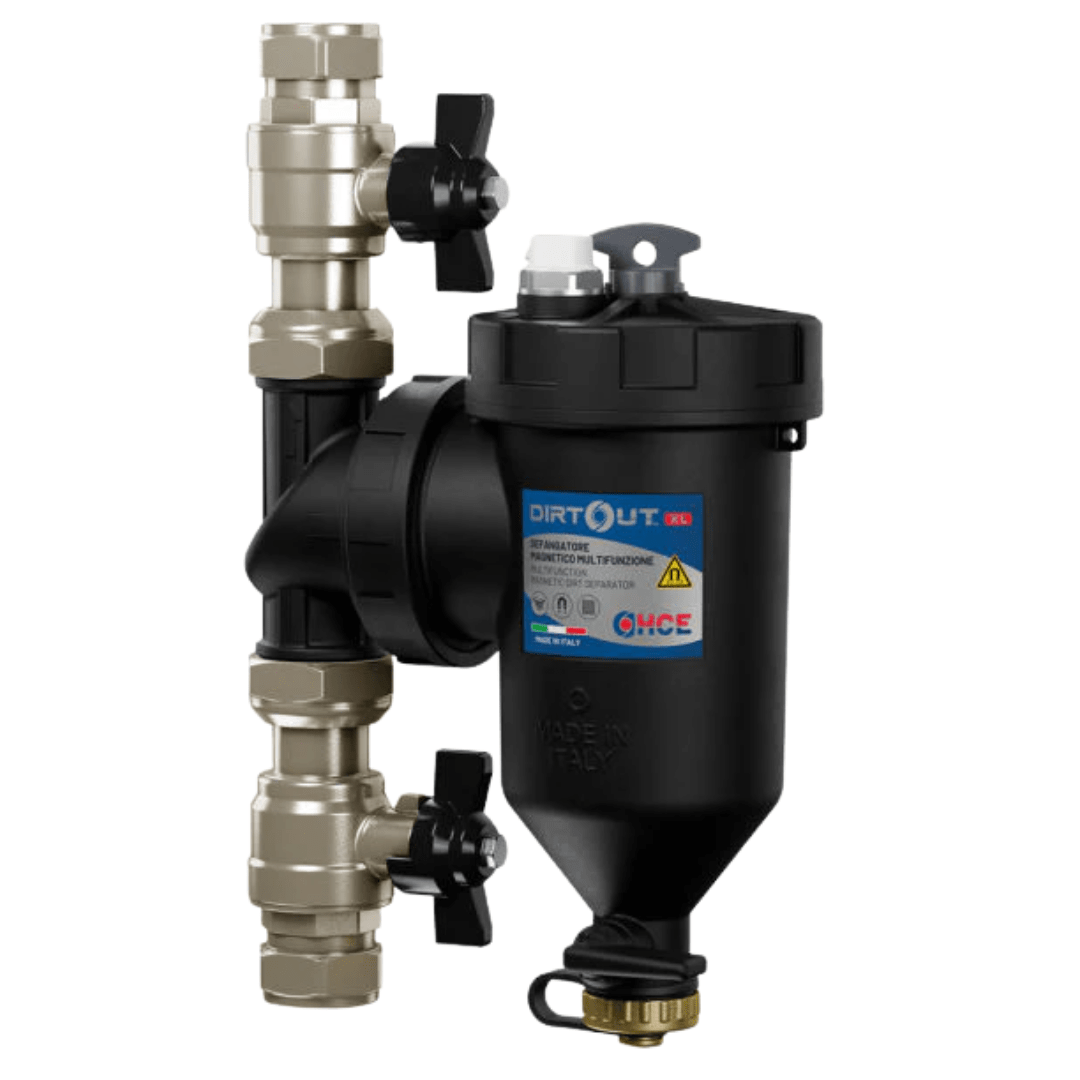

FILTRO MAGNÉTICO DESFANGADOR HCE DIRT OUT XL 3/4" CON VÁLVULAS
HCEFILTRO MAGNÉTICO DESFANGADOR HCE DIRT OUT XL 3/4" CON VÁLVULAS
El filtro magnético desfangador DirtOUT™ XL de 3/4" es un sistema de protección integral para calderas, bombas de calor y circuitos cerrados de calefacción. Su función es separar y retener magnetita, óxido, lodos, arena y otras impurezas que circulan por la instalación.
Su tecnología patentada de triple acción combina separación ciclónica, filtración magnética y filtración mecánica. Esto ayuda a evitar obstrucciones en el intercambiador, bloqueos en la bomba circuladora y pérdidas de rendimiento provocadas por la suciedad acumulada.
Incluye válvulas de corte y cuenta con una conexión orientable en 360°, facilitando su instalación en tuberías horizontales, verticales o inclinadas.
SISTEMA DE TRIPLE FILTRACIÓN
Separación ciclónica
El inserto interno genera un movimiento en forma de vórtice que desacelera el agua y favorece la separación de las partículas más pesadas.
Filtración magnética
El potente imán extraíble de neodimio genera un campo magnético de 14.000 Gauss para capturar magnetita, óxido y otras partículas ferrosas.
Filtración mecánica
El cartucho de acero inoxidable AISI 304 retiene sedimentos y partículas no magnéticas que no son atraídas por el imán.
La separación ciclónica y magnética se realiza antes del paso por la malla, disminuyendo la acumulación directa de residuos sobre el cartucho y reduciendo el riesgo de obstrucción.
CARACTERÍSTICAS PRINCIPALES
Triple acción filtrante: ciclónica, magnética y mecánica.
Imán de neodimio de 14.000 Gauss.
Incluye cartuchos filtrantes de 500 y 800 µm.
Conexiones hembra-hembra de 3/4".
Incluye dos válvulas de bola.
Cuerpo orientable en 360°.
Instalación vertical, horizontal o inclinada.
Purgador manual incorporado.
Válvula inferior de descarga.
Cuerpo de polímero técnico reforzado.
Cartuchos de acero inoxidable.
Compatible con agua y soluciones glicoladas.
Adecuado para calderas y bombas de calor.
Fabricado en Italia.
ESPECIFICACIONES TÉCNICAS
Marca: HCE Hydronic.
Línea: DirtOUT™ XL.
Modelo: DF100.
Código de referencia: DF00100034.
Tipo: Filtro magnético desfangador.
Conexiones: 3/4" hembra-hembra.
Norma de roscas: UNI-EN-ISO 228.
Válvulas incluidas: 2 válvulas de bola de 3/4".
Coeficiente de caudal Kv: 6,4 m³/h.
Potencia magnética: 14.000 Gauss.
Grado de filtración: 500 y 800 µm.
Presión máxima de trabajo: 3 bar.
Temperatura de funcionamiento: 0°C a 90°C.
Fluido compatible: agua o mezcla de agua con glicol.
Concentración máxima de glicol: 50%.
Cuerpo e inserto ciclónico: PA66 reforzado con 30% de fibra de vidrio.
Cartucho filtrante: acero inoxidable AISI 304.
Imán: neodimio.
Sellos hidráulicos: EPDM.
Color: negro.
Orientación: regulable en 360°.
DIMENSIONES DEL PRODUCTO
Largo total con válvulas: 246 mm.
Alto aproximado: 157 mm.
Profundidad máxima: 130 mm.
Peso neto aproximado: 1,4 kg.
Las dimensiones pueden variar ligeramente dependiendo de la posición del cuerpo orientable y las válvulas.
DIMENSIONES Y PESO CON EMBALAJE
Largo: 29 cm.
Ancho: 18 cm.
Alto: 16 cm.
Peso aproximado: 1,7 kg.
Las medidas y el peso del embalaje son aproximados y pueden variar según la protección utilizada para el despacho.
BENEFICIOS
Ayuda a proteger la caldera y la bomba circuladora.
Retiene lodos, magnetita, óxido, arena y sedimentos.
Reduce el riesgo de obstrucción del intercambiador.
Favorece una circulación estable del agua.
Ayuda a mantener el rendimiento térmico del sistema.
Disminuye el desgaste de bombas y válvulas.
Puede reducir ruidos producidos por suciedad en el circuito.
Facilita el mantenimiento preventivo.
Permite aislar el filtro sin vaciar completamente la instalación.
Su orientación regulable facilita el montaje en espacios reducidos.
APLICACIONES RECOMENDADAS
Calderas murales convencionales.
Calderas de condensación.
Bombas de calor.
Sistemas híbridos de calefacción.
Circuitos de radiadores.
Sistemas de piso radiante.
Instalaciones residenciales y comerciales.
Renovación de circuitos antiguos con acumulación de óxido.
CONTENIDO DEL PRODUCTO
1 filtro magnético DirtOUT™ XL de 3/4".
1 imán de neodimio extraíble.
1 cartucho filtrante de 500 µm.
1 cartucho filtrante de 800 µm.
2 válvulas de bola de 3/4".
1 purgador manual integrado.
1 válvula de descarga.
Sellos hidráulicos correspondientes.
INSTALACIÓN RECOMENDADA
Se recomienda instalar el DirtOUT™ XL en la tubería de retorno, antes de la entrada de la caldera o bomba de calor. Esto permite capturar las impurezas antes de que alcancen la bomba circuladora y el intercambiador.
Su conexión orientable en 360° permite adaptarlo a tuberías verticales, horizontales o inclinadas. Se debe respetar el sentido de circulación señalado en el cuerpo y dejar espacio suficiente para retirar el imán y realizar la limpieza.
MANTENIMIENTO
Se recomienda efectuar una primera limpieza aproximadamente un mes después de la instalación. Posteriormente, debe revisarse periódicamente según el estado del circuito y, como referencia, al menos una vez al año.
Para realizar la limpieza:
Apagar el equipo y esperar que el agua se enfríe.
Cerrar las válvulas de corte.
Retirar el imán para liberar las partículas ferrosas.
Abrir cuidadosamente la válvula de descarga.
Limpiar el cartucho cuando sea necesario.
Cerrar la descarga y reinstalar el imán.
Abrir las válvulas y comprobar la presión del circuito.
Purgar el aire antes de volver a utilizar el sistema.
IMPORTANTE
La instalación debe ser realizada por un técnico calificado. Antes de comprar, verifique la medida de las conexiones, la presión de trabajo, el caudal requerido y el espacio disponible.
La instalación de un filtro magnético ayuda a cumplir las buenas prácticas exigidas para proteger una caldera nueva, pero la validez de la garantía dependerá de las condiciones específicas establecidas por cada fabricante.
El imán genera un campo magnético intenso. Debe mantenerse alejado de marcapasos, dispositivos médicos, tarjetas magnéticas y equipos electrónicos sensibles.
