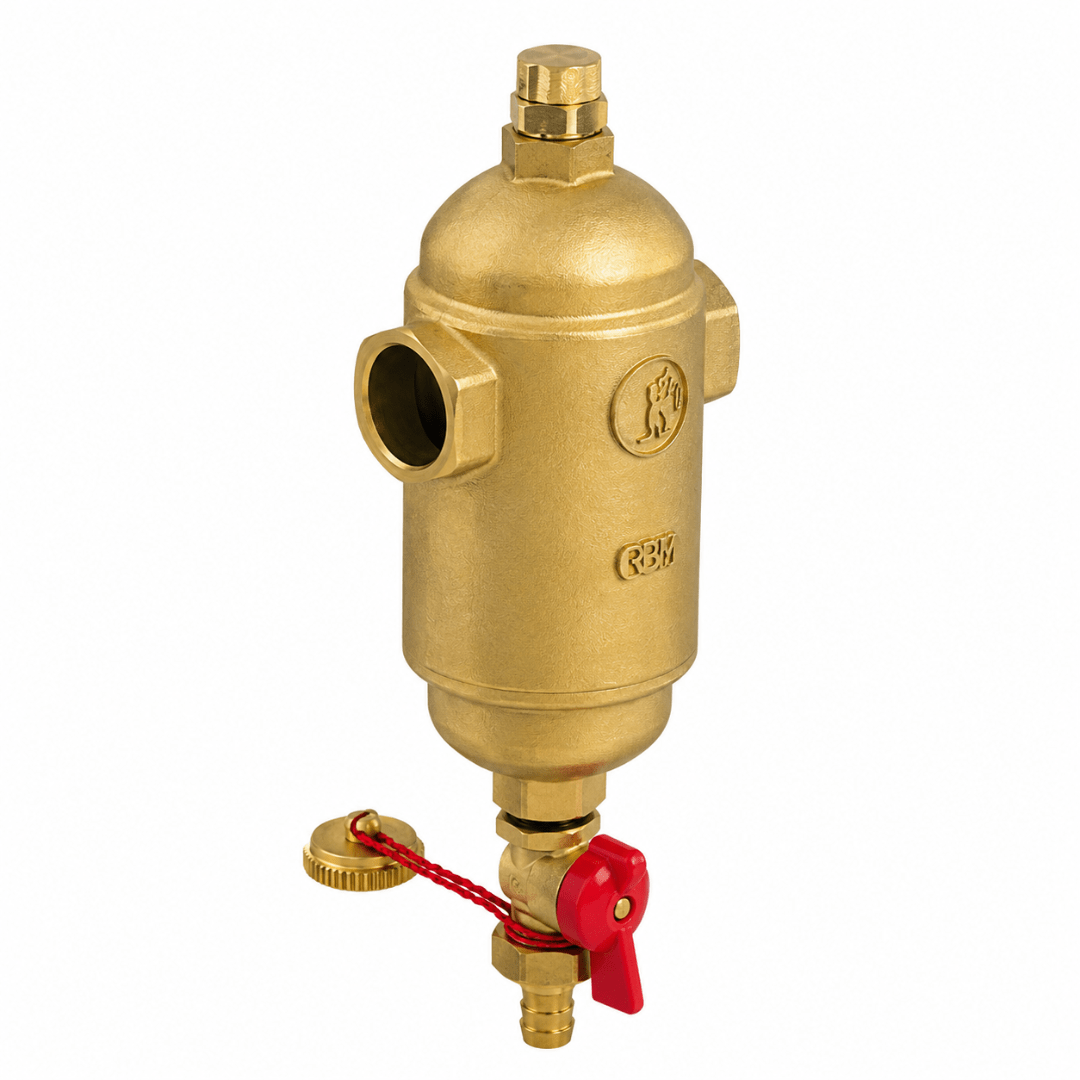

DESFANGADOR GIACOMINI R146D 1 1/4" HI CON ACCESORIOS DE DESCARGA
DESFANGADOR GIACOMINI R146D 1 1/4" HI CON ACCESORIOS DE DESCARGA
El desfangador Giacomini R146D de 1 1/4" está diseñado para separar y eliminar sedimentos, lodos y otras impurezas presentes en circuitos cerrados de calefacción y climatización.

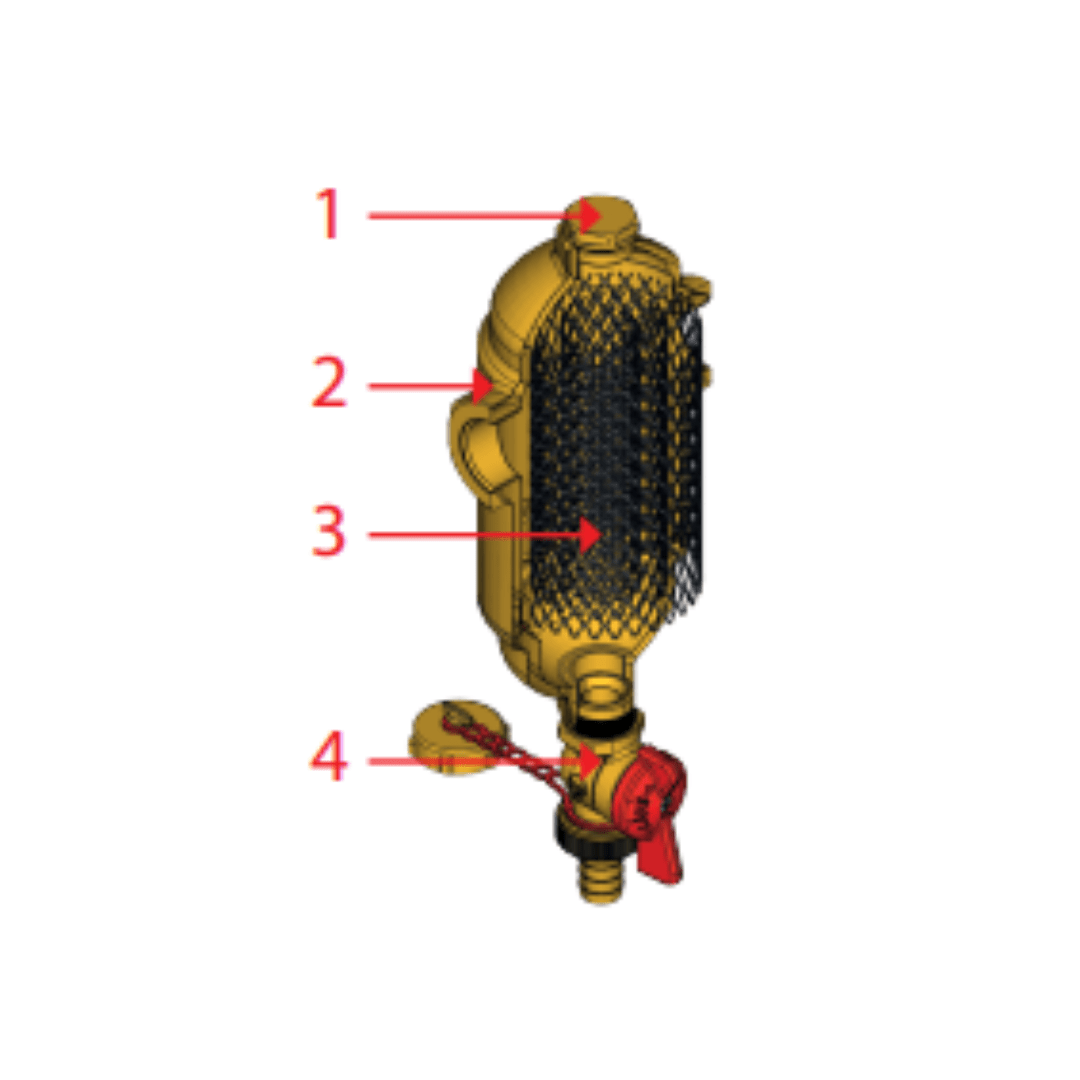

Cuando el agua ingresa al desfangador, disminuye su velocidad y atraviesa una malla interna de acero inoxidable. Las partículas chocan contra esta estructura, se separan del fluido y se acumulan en la zona inferior, desde donde pueden eliminarse mediante el grifo de descarga.
Su instalación ayuda a proteger calderas, bombas circuladoras, intercambiadores, válvulas y radiadores frente a obstrucciones, desgaste y pérdida de rendimiento. Se recomienda instalarlo en la tubería de retorno, antes del ingreso del agua a la caldera o generador térmico.
CARACTERÍSTICAS PRINCIPALES:
Separa lodos, sedimentos y partículas presentes en el circuito.
Ayuda a proteger la caldera y los componentes hidráulicos.
Cuerpo fabricado en latón de alta resistencia.
Filtro interno de acero inoxidable AISI 304.
Conexiones roscadas hembra de 1 1/4".
Incluye grifo inferior de descarga.
Incorpora conexión para instalar una manguera de limpieza.
Conexión superior de 1/2" con tapón.
Puede transformarse en desaireador-desfangador.
Permite realizar descargas sin desmontar completamente el equipo.
Compatible con agua y soluciones glicoladas.
Fabricado en Italia.
CONTENIDO DEL PRODUCTO:
1 desfangador Giacomini R146D.
1 filtro interno de acero inoxidable.
1 grifo inferior de descarga.
1 conexión portamanguera.
1 tapón superior con junta.
Juntas y accesorios incorporados de fábrica.
El purgador automático superior se vende por separado.
ESPECIFICACIONES TÉCNICAS:
Marca: Giacomini
Modelo: R146D
Código de fabricante: R146DY016
Tipo: desfangador para circuitos hidráulicos
Versión: roscada
Medida nominal: 1 1/4"
Conexiones principales: rosca hembra-hembra
Norma de conexión: UNI ISO 228
Caudal máximo recomendado: 4 m³/h
Velocidad de referencia del fluido: 1,3 m/s
Presión máxima de trabajo: 10 bar
Rango de temperatura: desde 0 hasta 110 °C
Fluidos compatibles: agua y soluciones glicoladas
Concentración máxima de glicol: 30%
Conexión superior: 1/2" hembra
Conexión del grifo de descarga: 1/2" macho
Material del cuerpo: latón CW617N
Material del filtro: acero inoxidable AISI 304
País de fabricación: Italia
DIMENSIONES DEL PRODUCTO:
Altura total: 263 mm
Altura hasta el eje de las conexiones: 186 mm
Largo entre extremos de conexión: 125 mm
Diámetro aproximado del cuerpo: 63 mm
Espacio inferior aproximado para descarga: 91 mm
Conexiones hidráulicas: 1 1/4" HI
Peso neto aproximado: 2,2 kg
DIMENSIONES Y PESO CON EMBALAJE:
Largo: 30 cm
Ancho: 18 cm
Alto: 14 cm
Peso aproximado con embalaje: 2,5 kg
Las dimensiones y el peso del embalaje son aproximados y pueden variar ligeramente según la protección utilizada para el despacho.
APLICACIONES RECOMENDADAS:
Calderas de calefacción central
Sistemas de radiadores
Circuitos de piso radiante
Bombas de calor
Sistemas hidrónicos comerciales
Circuitos cerrados de climatización
Instalaciones con tuberías antiguas
Sistemas con acumulación de óxido o sedimentos
Instalaciones con agua o mezclas de glicol
BENEFICIOS PRINCIPALES:
Reduce la acumulación de sedimentos en la caldera.
Ayuda a evitar obstrucciones en intercambiadores y válvulas.
Protege la bomba circuladora frente a partículas.
Favorece la correcta circulación del agua.
Reduce la necesidad de intervenciones correctivas.
Prolonga la vida útil de los componentes.
Facilita la limpieza periódica del circuito.
Puede incorporar un purgador para separar también el aire.
POSIBILIDAD DE USO COMO DESAIREADOR:
El desfangador posee una conexión superior de 1/2" hembra actualmente cerrada mediante un tapón. Puede instalarse en este punto un purgador automático Giacomini R99S compatible, permitiendo que el equipo elimine tanto las impurezas sólidas como el aire acumulado en el circuito.
El purgador automático no está incluido.
INSTALACIÓN RECOMENDADA:
Instalar preferentemente en la tubería de retorno.
Ubicar antes de la caldera, bomba de calor o generador térmico.
Mantener el cuerpo en posición vertical.
Dejar espacio suficiente bajo la válvula para conectar una manguera.
Instalar válvulas de corte antes y después para facilitar el mantenimiento.
Respetar el sentido de circulación indicado en el cuerpo.
IMPORTANTE:
Este modelo incorpora una malla de acero inoxidable para separar impurezas, pero no incluye imán y no corresponde a un desfangador magnético. Para una separación magnética específica de partículas ferrosas debe utilizarse un modelo Giacomini R146M o un kit compatible indicado por el fabricante.
Aunque la descarga puede efectuarse durante el funcionamiento, para conseguir una limpieza más eficaz se recomienda detener la circulación y aislar el equipo mediante válvulas de corte.
La instalación, limpieza y selección del tamaño deben ser realizadas por personal competente. Antes de comprar, compruebe la conexión de 1 1/4", el caudal del circuito y el espacio disponible para su montaje.
