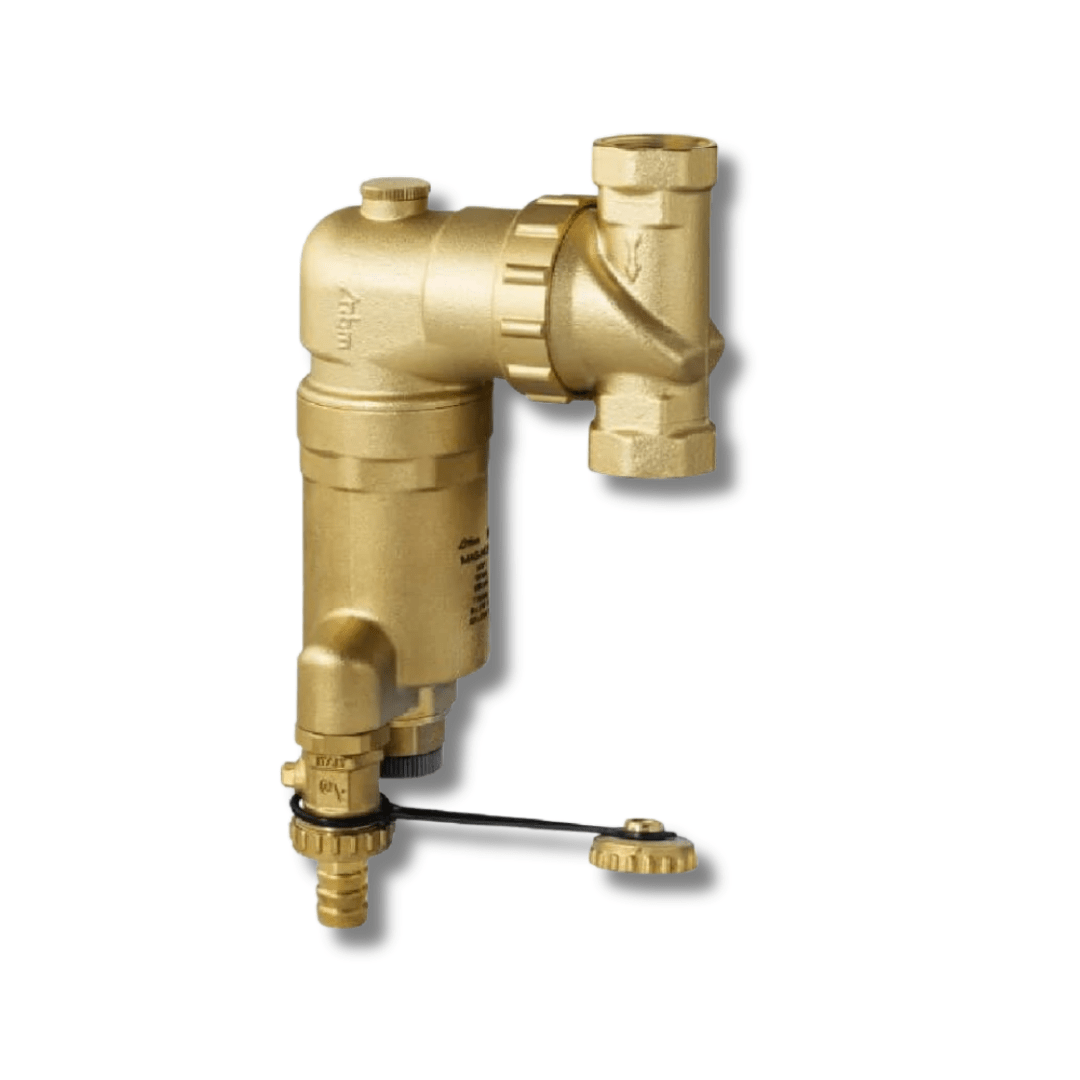

FILTRO MAGNÉTICO DESFANGADOR RBM MAG-NUS 2 DE 1" HI
FILTRO MAGNÉTICO DESFANGADOR RBM MAG-NUS 2 DE 1" HI
El filtro magnético desfangador RBM MAG-NUS 2 de 1" está diseñado para eliminar las impurezas magnéticas y no magnéticas que circulan por los sistemas cerrados de calefacción y climatización.
Su sistema combina un potente imán de neodimio de 11.000 gauss, un cartucho filtrante de acero inoxidable y una cámara interna que reduce la velocidad del agua. Esta triple acción permite capturar magnetita, óxido, arena, lodos, residuos orgánicos y otras partículas capaces de obstruir o dañar la caldera.
Se recomienda instalarlo en la tubería de retorno, antes del ingreso de agua a la caldera o bomba de calor. Su cuerpo orientable permite adaptarlo a tuberías horizontales, verticales o diagonales, manteniendo siempre la descarga dirigida hacia abajo.
CARACTERÍSTICAS PRINCIPALES:
Filtración magnética y mecánica combinada.
Imán de neodimio de alta potencia.
Retiene magnetita y partículas ferrosas.
Separa lodos, arena y residuos no magnéticos.
Cuerpo fabricado en latón de alta resistencia.
Cartucho filtrante de acero inoxidable AISI 304.
Conexiones roscadas hembra de 1".
Cuerpo orientable para diferentes posiciones de instalación.
Válvula inferior para descarga de impurezas.
Permite retirar el imán para facilitar la limpieza.
Conexión superior para purgador automático opcional.
Baja pérdida de carga.
Diseñado y fabricado en Italia.
ESPECIFICACIONES TÉCNICAS:
Marca: RBM
Modelo: MAG-NUS 2
Serie: 3548
Código de fabricante: 3548.06.00
Tipo: filtro magnético desfangador autolimpiante
Medida nominal: 1"
Conexiones principales: hembra-hembra
Norma de conexión: UNI EN ISO 228
Coeficiente de caudal Kv: 10,30 m³/h
Presión máxima de trabajo: 10 bar
Rango normal de trabajo: desde 0 hasta 100 °C
Temperatura máxima admisible: 130 °C
Fluidos compatibles: agua y soluciones de agua con glicol
Potencia magnética: 11.000 gauss
Tipo de imán: neodimio REN35
Conexión superior: 3/8" hembra
Material del cuerpo desviador: latón GCuZn38Pb2
Material del cuerpo portafiltro: latón CW617N
Material del cartucho: acero inoxidable AISI 304
Material de las juntas: EPDM PEROX
País de fabricación: Italia
DIMENSIONES DEL PRODUCTO:
Largo entre conexiones: 104 mm
Altura total: 242 mm
Profundidad máxima: 148 mm
Diámetro exterior del cuerpo: 68 mm
Diámetro aproximado del conjunto inferior: 58 mm
Distancia auxiliar de instalación: 81 mm
Altura hasta la descarga: 129 mm
Peso neto aproximado: 2,8 kg
DIMENSIONES Y PESO CON EMBALAJE:
Largo: 28 cm
Ancho: 18 cm
Alto: 14 cm
Peso aproximado con embalaje: 3,2 kg
Las dimensiones y el peso del embalaje son aproximados y pueden variar ligeramente según la protección utilizada para el despacho.
CONTENIDO DEL PRODUCTO:
1 filtro magnético RBM MAG-NUS 2.
1 imán de neodimio extraíble.
1 cartucho filtrante de acero inoxidable.
1 válvula inferior de descarga.
1 tapón para la conexión superior.
Juntas incorporadas.
Las válvulas de corte, el purgador automático y los accesorios de conexión a las tuberías no están incluidos, salvo que la publicación indique expresamente lo contrario.
APLICACIONES RECOMENDADAS:
Calderas murales
Calderas de pie
Bombas de calor
Sistemas de radiadores
Circuitos de piso radiante
Instalaciones hidrónicas residenciales
Sistemas comerciales de calefacción
Circuitos con tuberías antiguas
Instalaciones con presencia de magnetita o lodos
Sistemas nuevos que requieran protección preventiva
BENEFICIOS PRINCIPALES:
Protege el intercambiador de calor.
Reduce la acumulación de magnetita en la bomba.
Ayuda a evitar obstrucciones y fallas hidráulicas.
Favorece una circulación estable del agua.
Contribuye a mantener la eficiencia térmica.
Reduce la necesidad de reparaciones correctivas.
Facilita la limpieza periódica del circuito.
Permite instalación horizontal, vertical o diagonal.
Ayuda a prolongar la vida útil de la caldera.
FUNCIONAMIENTO:
El agua ingresa a una cámara de mayor diámetro, disminuyendo su velocidad. Las partículas más pesadas se separan por gravedad, mientras que el cartucho de acero inoxidable retiene residuos no magnéticos y el imán atrae las partículas ferrosas.
Las impurezas se acumulan en la parte inferior del filtro y pueden eliminarse retirando primero el imán y abriendo posteriormente la válvula de descarga.
INSTALACIÓN RECOMENDADA:
Instalar en la tubería de retorno.
Ubicar antes de la caldera o bomba de calor.
Respetar la flecha de dirección marcada en el cuerpo.
Mantener la válvula de descarga orientada hacia abajo.
Instalar válvulas de corte antes y después del filtro.
Dejar espacio suficiente para retirar el imán y efectuar la limpieza.
Revisar la estanqueidad antes de poner el circuito en funcionamiento.
MANTENIMIENTO:
RBM recomienda efectuar la primera limpieza aproximadamente un mes después de la instalación y posteriormente realizar una revisión al menos una vez al año. En circuitos antiguos o con mucha suciedad puede ser necesario limpiarlo con mayor frecuencia.
Antes de intervenir:
Apague la caldera y permita que el agua se enfríe.
Cierre las válvulas de corte ubicadas antes y después del filtro.
Retire el imán para liberar las partículas ferrosas.
Abra cuidadosamente la válvula inferior.
Enjuague el cartucho si fuera necesario.
Vuelva a montar y compruebe que no existan filtraciones.
IMPORTANTE:
El equipo contiene un campo magnético potente. Las personas que utilizan marcapasos u otros dispositivos médicos sensibles deben mantener una distancia segura durante la operación y el mantenimiento. También se debe evitar acercar dispositivos electrónicos o elementos sensibles al magnetismo.
La instalación de un filtro magnético es una medida preventiva altamente recomendable, pero no garantiza automáticamente la validez de la garantía de todas las calderas. Los requisitos específicos deben comprobarse en las condiciones de garantía de cada fabricante.
La selección, instalación y mantenimiento deben ser realizados por personal competente.
